建筑幕墻風振效應的探討(一)

來源:廣東金剛幕墻工程有限公司供稿  作者:謝子孟  日期:2006-7-18
頁面功能 [字體: ] [ 打印 ] [ 投稿 ] [ 評論 ] [ 轉發 ] [ 啄木鳥 ]
  [提要] 在建筑幕墻設計中對幕墻構件進行強度驗算時,不應采用整體結構的風荷載計算公式。幕墻構件自身及其與主體結構連接處的風荷載內力效應,應為主體結構由于風荷載引起的振動,對于幕墻構件的支座動力輸入,另加幕墻構件的直接風荷載。本文給出與規范相銜接的近似計算方法。

  [關鍵詞]建筑幕墻
  [提要] 在建筑幕墻設計中對幕墻構件進行強度驗算時,不應采用整體結構的風荷載計算公式。幕墻構件自身及其與主體結構連接處的風荷載內力效應,應為主體結構由于風荷載引起的振動,對于幕墻構件的支座動力輸入,另加幕墻構件的直接風荷載。本文給出與規范相銜接的近似計算方法。


  [關鍵詞]建筑幕墻幕墻構件風荷載振動

   一、前言

  我國現行的建筑結構荷載規范給出的垂直于建筑物表面的風荷載標準值計算公式為:

  對于高度大于 30m且高寬比大于1.5的房屋結構,應采用風振系數來體現風壓脈動的影響。建筑物在高度為z處的風振系數為:

  風振系數被定義為全部計算風壓與靜風壓之比,它反映了風的脈動作用對結構的動力擾動效應,與主體結構的自身動力特性有關。由它算得的風壓數值并不是建筑表面的真實風壓,而是考慮主體結構作為彈性體,有本身的動力放大作用,針對結構動內力所采用的等效折算風壓。然而,建筑物中的幕墻構件,比如鋁合金玻璃幕墻橫梁立柱石材幕墻金屬幕墻龍骨、點支式幕墻的鋼結構等,就其自身強度及其與主體結構連結而言,僅與它們與主體結構(即支座)之間的相對位移振動有關,而與主體結構的動力特性無直接關系。幕墻構件與主體結構之間的相對位移振動,與主體結構本身的風載振動周期相差甚遠,因此簡單地采用主體結構的風振系數計算是不適當?shù)摹?br>

   二、主體結構對于幕墻構件的支座動力輸入

  高層建筑中幕墻構件的質量在總體結構分析時,往往作為靜荷載加到各層樓面。這在動力分析中,相當于認為幕墻構件與主體剛結,與實際情況比較吻合。盡管它們之間可有彈性變形,但這種變形狀態對于主體結構的動力特性的影響極其微小。因此,無論是地震還是風荷載引起的結構振動效應,均可以近似地把主體結構看作“地面”,把幕墻構件看作構筑于“地面”的結構物,吸收“地面”的運動輸入。這樣力學概念就比較明確,計算也比較簡單。


   風載對于結構的激振是單向脈沖式的平穩隨機過程,風壓的平均值相當于靜荷載,而風壓的隨機部分是動荷載。結構物振動的平衡位置并不是無風時的垂直位置,而是平均風壓造成的靜位移位置。本文討論的振動都是圍繞這個平衡位置所發生的振動。

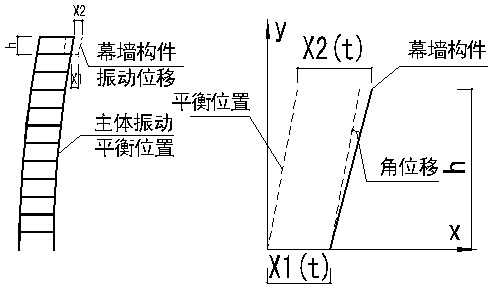

  主體結構對于幕墻構件的風荷載振動輸入,對于每一頻率分量各點均可描述為水平方向的線位移運動 :,角位移運動:。設幕墻構件下端位移(相對于平衡位置)為X1,上端位移為X2,見圖(1)a,則角位移與線位移的關系為:

(a)         (b)
圖(1)
