一、功能和特點

　　幕墻拉索張力檢測儀適宜在 電力行業通信行業交通運輸行業玻璃墻幕裝飾行業索道運行業建筑行業游樂場所隧道施工漁業捕撈與各大科研院所和教學機構檢測機構及涉及到繩索.纜繩.電纜.鋼絲繩拉力的場合使用。

　　二、主要功能特點

　　1.幕墻拉索張力檢測儀具有張緊力的繩索結構不需拆卸即可直接測量

　　2.重量輕結構簡單操作方便適用于任何場合

　　3.具有七種線徑測量功能測量范圍更寬

　　4.使用范圍適用于柔性的拉伸的索如各種鋼絲繩纜繩繩索銅線鋁線鋼芯鋁絞線高強度繩索等

　　5.操作簡便一個人在30秒內就可完成一次測量

　　6.儀器結構簡單性能穩定測量精度高當被測索規格與測力儀中儲存索號規格相同時在額定量程內測力精度可達5%

　　7.被測索的選擇范圍寬使用方便測力儀中可儲存七種不同直徑鋼索的數據測力時只需選取相應索號即可

　　8.使用范圍適用于柔性的拉伸的索儀器精度高本儀器要求在測量時按照標定索號的規格進行測量測量精度在5%以內

　　三、SL-T型號說明

　　□量程10T20T30T;

　　儀器精度本儀器要求在測量時按照標定索號的規格進行測量測量精度在2%以內

　　四、SL-T型索張力儀的工作原理

　　利用力分解原理 當系統平衡時

　　T= 2F× cos(a/2)

　　其中T為推力;F為索拉力;a為索兩側的索夾角

　　由于a固定相同因此T與F成正比讓力T作用在力敏傳感器上力敏傳感器輸出信號經電路運算修正放大后顯示在顯示屏上的數值就是所測索的張力

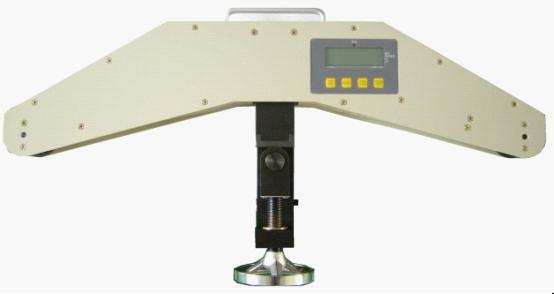

　　五、操作面板板

　　按鍵從左至右依次為ON/OFF+-ENTER/ZERO;上部LCD顯示的五位數字為索拉力單位為旋緊手輪至鋼索頂到限位即顯示鋼索拉力

　　沒有任何操作30分鐘自動關機測畢關掉按ON/OFF鍵關掉電源

　　1測量范圍 2T 5T 10T 20T 30T

　　2繩索直徑 10T 2mm-22mm20T 16m-28mm30T 22m-36mm-40mm

　　3可設置鋼絲繩數量 7組

　　7使用時間 26小時

　　8材質 防銹 抗風化 輕航空鋁

　　9規格 170mm*370mm* 710mm

　　10重量 6.5KG

　　11環境 溫度范圍-20到60

　　12防護等級 符合lP65級

　　13顯示單位 kgN.公斤和千牛可互相轉換

　　六、測力操作

　　a) 測與上一次相同索號索的拉力按ON/OFF即進入前次索號測力狀態LCD顯示0.00后直接測量該索的索力

　　b) 測量新的索的拉力開機回零后同時長按 +-至LCD顯示-后松開通過按+-鍵選定被測鋼索的索號索號選定后按ENTER/ZERO鍵確認索號 直徑 標定量程T 索號 直徑 標定量程T 索號 直徑 標定量程T

　　SL10T

　　SL20T

　　SL30T

　　本產品現有系列10T20T30T三種有現貨貨自付款之日起當天交付

　　其他量程可根據客戶要求定做定做交期不超過十五日

　　·按標定的型號測力可獲得較高的測力精度

　　·不建議用高量程索力儀測定小直徑的索力

　　·索力儀有異常情況或使用時間較長后應作重新標定

　　c) 鋼索卡入輪槽旋緊手輪至鋼索頂到限位即顯示鋼索拉力

　　d) 測畢關掉按ON/OFF鍵關掉電源

　　七、注意事項

　　a) 不要亂丟亂放用后放入儀器箱中

　　b) 電池在儀器內部非專業人員請不要隨便拆裝儀器內部結構如發現電量低請及時充電隨幕墻拉索張力檢測儀儀器箱內配有充電器

　　c) 請在相對濕度90%以下-20~+60℃的溫度范圍內存放儀器內禁止進水等液體

　　d) 請在0~50℃溫度范圍內使用儀器質量保證安全可靠按國家相關條例保修
