發(fā)泡聚氨酯一般指聚氨酯發(fā)泡劑

　　簡介

　　聚氨酯發(fā)泡劑全稱單組分聚氨酯泡沫填縫劑，俗稱發(fā)泡劑、發(fā)泡膠、PU填縫劑，英文PU FOAM是氣霧技術(shù)和聚氨酯泡沫技術(shù)交叉結(jié)合的產(chǎn)物。它是一種將聚氨酯預(yù)聚物﹑發(fā)泡劑﹑催化劑等組分裝填于耐壓氣霧罐中的特殊聚氨酯產(chǎn)品。當(dāng)物料從氣霧罐中噴出時，沫狀的聚氨酯物料會迅速膨脹并與空氣或接觸到的基體中的水分發(fā)生固化反應(yīng)形成泡沫。爍得聚氨酯泡沫填縫劑，適用范圍廣。具有前發(fā)泡、高膨脹、收縮小等優(yōu)點(diǎn)，且泡沫的強(qiáng)度良好、粘接力高固化后的 泡沫具有填縫﹑粘結(jié)﹑密封﹑隔熱﹑吸音等多種效果,是一種環(huán)保節(jié)能﹑使用方便的建筑材料, 可適用于密封堵漏﹑填空補(bǔ)縫﹑固定粘結(jié),保溫隔音,尤其適用于塑鋼或鋁合金門窗和墻體間的密封堵漏及防水。

　　性能說明

　　一般表干時間在10分鐘左右(室溫20℃環(huán)境下)，全干時間隨環(huán)境溫度和濕度而有所不同，一般情況下，夏季全干時間約4-6小時，冬季零度左右則需要24小時或更長時間才能全干。在正常使用條件下(并在其外表有覆蓋層的情況下)，估計其服務(wù)壽命不低于十年，在-10℃～80℃的溫度范圍內(nèi)固化泡沫體均保持良好的彈性和粘結(jié)力。固化后的泡沫具有填縫、粘結(jié)、密封等功能。 另外阻燃型聚氨酯發(fā)泡劑能達(dá)到B和C級阻燃。

　　缺點(diǎn)

　　1、聚氨酯泡沫填縫劑，氣溫高，會流淌，穩(wěn)定性差。不如聚氨酯硬泡的性能穩(wěn)定。

　　2、聚氨酯泡沫填縫劑，發(fā)泡速度太慢，不能進(jìn)行大面積施工，平整度無法控制，泡沫的質(zhì)量太差。

　　3、聚氨酯泡沫填縫劑，價格昂貴。

　　典型應(yīng)用

　　門窗安裝：門窗與墻體之間的填縫密封、固定粘結(jié)。

　　廣告模型：模型、沙盤的制作，展板修補(bǔ)。

　　隔音消聲：語音室、播音室等裝修時的縫隙填補(bǔ)，可以起到隔音消聲作用。

　　園藝造景：插花、園藝造景，輕便美觀。

　　日常維修：空洞、縫隙、墻磚、地磚、地板的修補(bǔ)。

　　防水堵漏：自來水管道、下水道等漏洞的修補(bǔ)，堵漏。

　　包裝運(yùn)輸：可方便地將貴重易碎商品包裹，省時快捷，抗震耐壓。

　　使用方法：

　　施工前，應(yīng)去除施工表面的油污和浮塵，并在施工表面噴灑少量水。使用前，將聚氨酯發(fā)泡劑罐搖動至少60秒，確保罐內(nèi)物料均勻。若采用槍式聚氨酯發(fā)泡劑，使用時將料罐倒置與噴槍螺紋連接，旋轉(zhuǎn)打開流量閥，調(diào)節(jié)流量后再進(jìn)行噴射。若采用管式聚氨酯發(fā)泡劑，將塑料|考試大|噴頭旋緊于閥門螺紋上，將塑料管對準(zhǔn)縫隙，撳下噴頭即可噴射。噴射時注意行進(jìn)速度，通常噴射量至所需填充體積的一半即可。填充垂直縫隙時應(yīng)由下往上;填充諸如天花板上的縫隙時，由于重力的作用，未固化的泡沫可能會下墜，建議在剛填充后進(jìn)行適當(dāng)支撐，待泡沫固化并與縫壁粘結(jié)后再撤離支撐。10分鐘左右，泡沫脫粘，60分鐘后可進(jìn)行切割。用小刀切去多余部分泡沫，然后在表面用水泥沙漿，涂料或硅膠涂敷。 根據(jù)鎂嘉圖新材料技術(shù)要求稱量發(fā)泡劑，加入80倍清水稀釋配成發(fā)泡液;然后用發(fā)泡機(jī)將發(fā)泡液發(fā)成泡沫，再按照既定用量將泡沫加入到混合均勻的菱鎂水泥料漿中攪拌均勻，最后將發(fā)泡菱鎂料漿送入成型機(jī)或模具成型即可。

　　施工注意事項：

　　聚氨酯發(fā)泡劑罐的正常使用溫度為+5～+40℃，最佳使用溫度+18～+25℃。低溫情況下，建議將本品在+25～+30℃環(huán)境中恒溫放置30分鐘再使用，以保證其最佳性能。固化后的泡沫耐溫范圍為-35℃～+80℃。

　　聚氨酯發(fā)泡劑屬濕固化泡沫，使用時應(yīng)噴在潮濕的表面，濕度越大，固化越快。未固化的泡沫可用清洗劑清理，而固化后的泡沫應(yīng)用機(jī)械的方法(沙磨或切割)除去。 固化后的泡沫受紫外光照射后會泛黃，建議在固化后的泡沫表面用其他材料涂裝(水泥砂漿，涂料等)。噴槍使用完后，請立即用專用清洗劑清洗

　　替換料罐時，先把新罐搖勻(至少搖晃20次)，卸下空罐，迅速把新的料罐換上，防止噴槍連接口固化。

　　噴槍的流量控制閥和扳機(jī)可控制泡沫流量的大小。噴射停止時即按順時針方向關(guān)閉流量閥。

　　安全注意事項：

　　未固化的泡沫對皮膚和衣服有粘性，使用時請勿觸及皮膚和衣物。聚氨酯發(fā)泡劑罐內(nèi)有5-6kg/cm2(25℃)的壓力，儲存和運(yùn)輸過程中溫度不應(yīng)超過 50℃，以防發(fā)生罐體爆破。聚氨酯發(fā)泡劑罐應(yīng)避免陽光直射，嚴(yán)禁小孩接觸，用完后的空罐，尤其是部分使用而尚未用完的聚氨酯發(fā)泡劑罐不應(yīng)亂扔，禁止燃燒或穿刺空罐。 　遠(yuǎn)離明火，勿與易燃易爆物品接觸。 　施工現(xiàn)場應(yīng)具備通風(fēng)條件，施工人員在施工時應(yīng)戴工作手套，工作服和護(hù)目鏡，同時不要吸煙。萬一泡沫觸及眼睛，請用清水沖洗后再去醫(yī)院就醫(yī);若觸及皮膚，則需用清水和肥皂沖洗。

　　發(fā)泡工藝

　　預(yù)聚體法

　　預(yù)聚體法發(fā)泡工藝是將(白料)和(黑料)先制成預(yù)聚體，然后在預(yù)聚體中加入水、催化劑、表面活性劑、其他添加劑等在高速攪拌下混合進(jìn)行發(fā)泡，固化后在一定溫度下熟化即可。

　　半預(yù)聚體法

　　半預(yù)聚體法的發(fā)泡工藝是將部分聚醚多元醇(白料)和二異氰酸酯(黑料)先制成預(yù)聚體，然后將另一部分的聚醚或聚酯多元醇和二異氰酸酯、水、催化劑、表面活性劑、其他添加劑等加入，在高速攪拌下混合進(jìn)行發(fā)泡。

　　一步發(fā)泡工藝

　　將聚醚或聚酯多元醇(白料)和多異氰酸酯(黑料)、水、催化劑、表面活性劑、發(fā)泡劑、其他添加劑等原料一步加入，在高速攪拌下混合后進(jìn)行發(fā)泡。

　　一步發(fā)泡工藝是普遍采用的工藝。另外還有手工發(fā)泡法，那是最簡便的方法，將所有原料準(zhǔn)確稱量后，置于一個容器中，然后立即將這些原料混合均勻，注入模具或需要充填泡沫塑料的空間中即可。注意：稱量時一定要將多異氰酸酯(黑料)最后稱入。

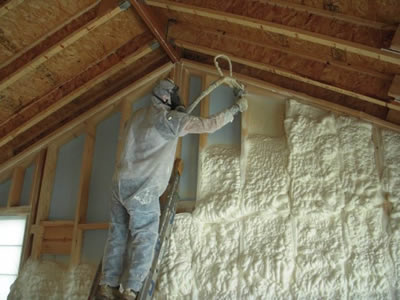

　　聚氨酯硬泡一般為室溫發(fā)泡，成型工藝比較簡單。按施工機(jī)械化程度可分為手工發(fā)泡及機(jī)械發(fā)泡;按發(fā)泡時的壓力可分為高壓發(fā)泡及低壓發(fā)泡;按成型方式可分為澆注發(fā)泡及噴涂發(fā)泡。

　　政策性

　　聚氨酯發(fā)泡劑被建設(shè)部列為建設(shè)事業(yè)“十一五”推廣應(yīng)用產(chǎn)品。

　　市場前景

　　自2000產(chǎn)品在國內(nèi)推廣應(yīng)用以來，其市場需求量迅速擴(kuò)大，2009全國建筑市場的年用量已超過八千萬罐，隨著建筑質(zhì)量要求的提高和節(jié)能降耗型建筑物的推廣，該類產(chǎn)品的用量今后還將穩(wěn)步增長。

　　國內(nèi)已完全掌握了該型產(chǎn)品的配方和生產(chǎn)技術(shù)，普遍采用不破壞臭氧層的無氟發(fā)泡劑，并研發(fā)出了前發(fā)泡(1)的產(chǎn)品。除了部分廠家尚使用進(jìn)口閥門配件外，其它配套原材料均已國產(chǎn)化。

　　備注說明：

　　(1)所謂前發(fā)泡，就是聚氨酯發(fā)泡劑噴出后80%已經(jīng)發(fā)泡，后面發(fā)泡的幅度很小，這樣讓工人在使用發(fā)泡槍的時候就能很好的掌握手上的力氣，簡單便捷且不浪費(fèi)膠，后發(fā)泡就是膠噴出后逐漸的變粗比打出來的時候粗出好幾倍，這樣就很難讓工人掌握手上扣扳機(jī)的力氣，容易浪費(fèi)膠，最少浪費(fèi)1/3，另外后膨脹的膠固化后容易擠壞門窗，如市場廠普通的膠。
