尼龍是美國杰出的科學家卡羅瑟斯(Carothers)及其領導下的一個科研小組研制出來的，是世界上出現的第一種合成纖維。尼龍的出現使紡織品的面貌煥然一新，它的合成是合成纖維工業的重大突破，同時也是高分子化學的一個重要里程碑。

尼龍簡介

　　聚酰胺纖維俗稱尼龍（Nylon），英文名稱Polyamide（簡稱PA），是分子主鏈上含有重復酰胺基團—[NHCO]—的熱塑性樹脂總稱。包括脂肪族PA，脂肪—芳香族PA和芳香族PA。其中，脂肪族PA品種多，產量大，應用廣泛，其命名由合成單體具體的碳原子數而定。是美國著名化學家卡羅瑟斯和他的科研小組發明的。尼龍,是聚酰胺纖維（錦綸）是一種說法. 可制成長纖或短纖。

聚酰胺纖維俗稱尼龍

　　（Nylon），英文名稱Polyamide（簡稱PA），是分子主鏈上含有重復酰胺基團—[NHCO]—的熱塑性樹脂總稱。包括脂肪族PA，脂肪—芳香族PA和芳香族PA。其中，脂肪族PA品種多，產量大，應用廣泛，其命名由合成單體具體的碳原子數而定。是美國著名化學家卡羅瑟斯和他的科研小組發明的。尼龍,是聚酰胺纖維（錦綸）是一種說法. 可制成長纖或短纖。

研發

　　1928年，美國最大的化學工業公司──杜邦公司成立了基礎化學研究所，年僅32歲的卡羅瑟斯博士受聘擔任該所的負責人。他主要從事聚合反應方面的研究。他首先研究雙官能團分子的縮聚反應，通過二元醇和二元羧酸的酯化縮合，合成長鏈的、相對分子質量高的聚酯。在不到兩年的時間內，卡羅瑟斯在制備線型聚合物特別是聚酯方面，取得了重要的進展，將聚合物的相對分子質量提高到10 000～25 000，他把相對分子質量高于10 000的聚合物稱為高聚物(Superpolymer)。1930年，卡羅瑟斯的助手發現，二元醇和二元羧酸通過縮聚反應制取的高聚酯，其熔融物能像制棉花糖那樣抽出絲來，而且這種纖維狀的細絲即使冷卻后還能繼續拉伸，拉伸長度可達到原來的幾倍，經過冷卻拉伸后纖維的強度、彈性、透明度和光澤度都大大增加。這種聚酯的奇特性質使他們預感到可能具有重大的商業價值，有可能用熔融的聚合物來紡制纖維。然而，繼續研究表明，從聚酯得到纖維只具有理論上的意義。因為高聚酯在100 ℃以下即熔化，特別易溶于各種有機溶劑，只是在水中還稍穩定些，因此不適合用于紡織。

　　隨后卡羅瑟斯又對一系列的聚酯和聚酰胺類化合物進行了深入的研究。經過多方對比，選定他在1935年2月28日首次由己二胺和己二酸合成出的聚酰胺66(第一個6表示二胺中的碳原子數，第二個6表示二酸中的碳原子數)。這種聚酰胺不溶于普通溶劑，熔點為263 ℃，高于通常使用的熨燙溫度，拉制的纖維具有絲的外觀和光澤，在結構和性質上也接近天然絲，其耐磨性和強度超過當時任何一種纖維。從其性質和制造成本綜合考慮，在已知聚酰胺中它是最佳選擇。接著，杜邦公司又解決了生產聚酰胺66原料的工業來源問題，1938年10月27日正式宣布世界上第一種合成纖維誕生了，并將聚酰胺66這種合成纖維命名為尼龍(Nylon)。尼龍后來在英語中成了“從煤、空氣、水或其他物質合成的，具有耐磨性和柔韌性、類似蛋白質化學結構的所有聚酰胺的總稱”。

　　聚酰胺(尼龍)

　　聚癸二酸癸二胺(尼龍1010)

　　聚十一酰胺(尼龍11)

　　聚十二酰胺(尼龍12)

　　聚己內酰胺(尼龍6)

　　聚癸二酰己二胺(尼龍610)

　　聚十二烷二酰己二胺(尼龍612)

　　聚己二酸己二胺(尼龍66) CAS編碼：32131-17-2

　　聚辛酰胺(尼龍8)

　　聚9-氨基壬酸(尼龍9)

尼龍6與尼龍66

結構

　　尼龍6為聚己內酰胺，而尼龍66為聚己二胺己二酸。尼龍66比尼龍6要硬12%，而理論上說，硬度越高，纖維的脆性越大，從而越容易斷裂。但在地毯使用中這點微小的差別是無法分別的。

清洗性及防污性

　　影響這兩種性能的是是纖維的截面形狀及后道的防污處理。而纖維本身的強度及硬度對清洗及防污性影響很小。

熔點及彈性

　　尼龍6的熔點為220C而尼龍66的熔點為260C。但對地毯的使用溫度條件而言，這并不是一個差別。而較低的熔點使得尼龍6與尼龍66相比具有更好的回彈性，抗疲勞性及熱穩定性。

色牢度

　　色牢度并不是尼龍的一個特性，是尼龍中的染料而不是尼龍本身在光照下褪色。

耐磨性及抗塵性

　　美國Clemson大學曾在Tampa國際機場分別用巴斯夫 Zeftron500尼龍6地毯和杜邦Antron XL尼龍66地毯進行了一個 長達兩年半的實驗。地毯處于人流量極高的狀態下，結果表明：巴斯夫Zeftron500尼龍在顏色保持性及絨頭耐磨性方面要稍好于杜邦 Antron XL。兩種紗線的抗塵性能沒有差別。

尼龍的屬性

　　由于尼龍具有很多的特性，因此，在汽車、電氣設備、機械部構、交通器材、紡織、造紙機械等方面得到廣泛應用。

　　隨著汽車的小型化、電子電氣設備的高性能化、機械設備輕量化的進程加快，對尼龍的需求將更高更大。特別是尼龍作為結構性材料，對其強度、耐熱性、耐寒性等方面提出了很高的要求。尼龍的固有缺點也是限制其應用的重要因素，特別是對于PA6、PA66兩大品種來說，與PA46、PAl2等品種比具有很強的價格優勢，雖某些性能不能滿足相關行業發展的要求。因此，必須針對某一應用領域，通過改性，提高其某些性能，來擴大其應用領域。 由于PA強極性的特點，吸濕性強，尺寸穩定性差，但可以通過改性來改善。

玻璃纖維增強PA

　　在PA 加入30% 的玻璃纖維，PA 的力學性能、尺寸穩定性、耐熱性、耐老化性能有明顯提高，耐疲勞強度是未增強的2.5 倍。玻璃纖維增強PA 的成型工藝與未增強時大致相同，但因流動較增強前差，所以注射壓力和注射速度要適當提高，機筒溫度提高10-40℃。由于玻纖在注塑過程中會沿流動方向取向，引起力學性能和收縮率在取向方向上增強，導致制品變形翹曲，因此，模具設計時，澆口的位置、形狀要合理，工藝上可以提高模具的溫度，制品取出后放入熱水中讓其緩慢冷卻。另外，加入玻纖的比例越大，其對注塑機的塑化元件的磨損越大，最好是采用雙金屬螺桿、機筒。

阻燃PA

　　由于在PA中加入了阻燃劑，大部分阻燃劑在高溫下易分解，釋放出酸性物質，對金屬具有腐蝕作用，因此，塑化元件（螺桿、過膠頭、過膠圈、過膠墊圈、法蘭等）需鍍硬鉻處理。工藝方面，盡量控制機筒溫度不能過高，注射速度不能太快，以避免因膠料溫度過高而分解引起制品變色和力學性能下降。

透明PA

　　具有良好的拉伸強度、耐沖擊強度、剛性、耐磨性、耐化學性、表面硬度等性能，透光率高，與光學玻璃相近，加工溫度為300--315 ℃，成型加工時，需嚴格控制機筒溫度，熔體溫度太高會因降解而導致制品變色，溫度太低會因塑化不良而影響制品的透明度。模具溫度盡量取低些，模具溫度高會因結晶而使制品的透明度降低。

耐候PA

　　在PA 中加入了碳黑等吸收紫外線的助劑，這些對PA的自潤滑性和對金屬的磨損大大增強，成型加工時會影響下料和磨損機件。因此，需要采用進料能力強及耐磨性高的螺桿、機筒、過膠頭、過膠圈、過膠墊圈組合。聚酰胺 分子鏈上的重復結構單無是酰胺基的一類聚合物。

　　概括起來主要在以下幾方面進行改性。

　　①改善尼龍的吸水性，提高制品的尺寸穩定性。

　　②提高尼龍的阻燃性，以適應電子、電氣、通訊等行業的要求。

　　③提高尼龍的機械強度，以達到金屬材料的強度，取代金屬

　　④提高尼龍的抗低溫性能，增強其對耐環境應變的能力。

　　⑤提高尼龍的耐磨性，以適應耐磨要求高的場合。

　　⑥提高尼龍的抗靜電性，以適應礦山及其機械應用的要求。

　　⑦提高尼龍的耐熱性，以適應如汽車發動機等耐高溫條件的領域。

　　⑧降低尼龍的成本，提高產品競爭力。

　　總之，通過上述改進，實現尼龍復合材料的高性能化與功能化，進而促進相關行業產品向高性能、高質量方向發展。

聚酰胺詳述

　　聚酰胺(PA，俗稱尼龍)是美國DuPont公司最先開發用于纖維的樹脂，于1939年實現工業化。20世紀50年代開始開發和生產注塑制品，以取代金屬滿足下游工業制品輕量化、降低成本的要求。聚酰胺主鏈上含有許多重復的酰胺基，用作塑料時稱尼龍，用作合成纖維時我們稱為錦綸，聚酰胺可由二元胺和二元酸制取，也可以用ω-氨基酸或環內酰胺來合成。根據二元胺和二元酸或氨基酸中含有碳原子數的不同，可制得多種不同的聚酰胺，目前聚酰胺品種多達幾十種，其中以聚酰胺-6、聚酰胺-66和聚酰胺-610的應用最廣泛。

　　聚酰胺-6、聚酰胺-66和聚酰胺-610的鏈節結構分別為[NH(CH2)5CO]、[NH(CH2)6NHCO(CH2)4CO]和[NH(CH2)6NHCO(CH2)8CO]。聚酰胺-6和聚酰胺-66主要用于紡制合成纖維，稱為錦綸-6和錦綸-66。尼龍-610則是一種力學性能優良的熱塑性工程塑料。

　　PA具有良好的綜合性能，包括力學性能、耐熱性、耐磨損性、耐化學藥品性和自潤滑性，且摩擦系數低，有一定的阻燃性，易于加工，適于用玻璃纖維和其它填料填充增強改性，提高性能和擴大應用范圍。PA的品種繁多，有PA6、PA66、PAll、PAl2、PA46、PA610、PA612、PAl010等，以及近幾年開發的半芳香族尼龍PA6T和特種尼龍等很多新品種。 尼龍-6塑料制品可采用金屬鈉、氫氧化鈉等為主催化劑，N-乙酰基己內酰胺為助催化劑，使δ-己內酰胺直接在模型中通過負離子開環聚合而制得，稱為澆注尼龍。用這種方法便于制造大型塑料制件。

主要用于合成纖維

　　聚酰胺主要用于合成纖維，其最突出的優點是耐磨性高于其他所有纖維，比棉花耐磨性高10倍，比羊毛高20倍，在混紡織物中稍加入一些聚酰胺纖維，可大大提高其耐磨性；當拉伸至3-6%時，彈性回復率可達100%；能經受上萬次折撓而不斷裂。聚酰胺纖維的強度比棉花高1-2倍、比羊毛高4-5倍，是粘膠纖維的3倍。但聚酰胺纖維的耐熱性和耐光性較差，保持性也不佳，做成的衣服不如滌綸挺括。另外，用于衣著的錦綸-66和錦綸-6都存在吸濕性和染色性差的缺點，為此開發了聚酰胺纖維的新品種——錦綸-3和錦綸-4的新型聚酰胺纖維，具有質輕、防皺性優良、透氣性好以及良好的耐久性、染色性和熱定型等特點，因此被認為是很有發展前途的。

代替銅等金屬

　　由于聚酰胺具有無毒、質輕、優良的機械強度、耐磨性及較好的耐腐蝕性，因此廣泛應用于代替銅等金屬在機械、化工、儀表、汽車等工業中制造軸承、齒輪、泵葉及其他零件。聚酰胺熔融紡成絲后有很高的強度，主要做合成纖維并可作為醫用縫線。

用于各種醫療及針織品

　　錦綸在民用上可以混紡或純紡成各種醫療及針織品。錦綸長絲多用于針織及絲綢工業，如織單絲襪、彈力絲襪等各種耐磨解釋的錦綸襪，錦綸紗巾，蚊帳，錦綸花邊，彈力錦綸外衣，各種錦綸綢或交織的絲綢品。錦綸短纖維大都用來與羊毛或其它化學纖維的毛型產品混紡，制成各種耐磨經穿的衣料。

　　在工業上錦綸大量用來制造簾子線、工業用布、纜繩、傳送帶、帳篷、漁網等。在國防上主要用作降落傘及其他軍用織物。

改性PA產品的最新發展

　　前面提到，玻璃纖維增強PA在20世紀50年代就有研究，但形成產業化是20世紀70年代，自1976年美國杜邦公司開發出超韌PA66后，各國大公司紛紛開發新的改性PA產品，美國、西歐、日本、荷蘭、意大利等大力開發增強PA、阻燃PA、填充PA，大量的改性PA投放市場。

　　20世紀80年代，相容劑技術開發成功，推動了PA合金的發展，世界各國相繼開發出PA/PE、PA/PP、PA/ABS、PA/PC、PA/PBT、PA/PET、PA/PPO、PA/PPS、PA/I．CP(液晶高分子)、PA/PA等上千種合金，廣泛用于汽車、機車、電子、電氣械、紡織、體育用品、辦公用品、家電部件等行業。

　　20世紀90年代，改性尼龍新品種不斷增加，這個時期改性尼龍走向商品化，形成了新的產業，并得到了迅速發展，20世紀90年代末，世界尼龍合金產量達110萬噸/年。

　　在產品開發方面，主要以高性能尼龍PPO/PA6，PPS/PA66、增韌尼龍、納米尼龍、無鹵阻燃尼龍為主導方向；在應用方面，汽車部件、電器部件開發取得了重大進展，如汽車進氣歧管用高流動改性尼龍已經商品化，這種結構復雜的部件的塑料化，除在應用方面具有重大意義外，更重要的是延長了部件的壽命，促進了工程塑料加工技術的發展。

改性尼龍發展的趨勢

　　尼龍作為工程塑料中最大最重要的品種，具有很強的生命力，主要在于它改性后實現高性能化，其次是汽車、電器、通訊、電子、機械等產業自身對產品高性能的要求越來越強烈，相關產業的飛速發展，促進了工程塑料高性能化的進程，改性尼龍未來發展趨勢如下。

　　①高強度高剛性尼龍的市場需求量越來越大，新的增強材料如無機晶須增強、碳纖維增強PA將成為重要的品種，主要是用于汽車發動機部件，機械部件以及航空設備部件。

　　②尼龍合金化將成為改性工程塑料發展的主流。尼龍合金化是實現尼龍高性能的重要途徑，也是制造尼龍專用料、提高尼龍性能的主要手段。通過摻混其他高聚物，來改善尼龍的吸水性，提高制品的尺寸穩定性，以及低溫脆性、耐熱性和耐磨性。從而，適用車種不同要求的用途。

　　③納米尼龍的制造技術與應用將得到迅速發展。納米尼龍的優點在于其熱性能、力學性能、阻燃性、阻隔性比純尼龍高，而制造成本與背通尼龍相當。因而，具有很大的競爭力。

　　④用于電子、電氣、電器的阻燃尼龍與日俱增，綠色化阻燃尼龍越來越受到市場的重視。

　　⑤抗靜電、導電尼龍以及磁性尼龍將成為電子設備、礦山機械、紡織機械的首選材料。

　　⑥加工助劑的研究與應用，將推動改性尼龍的功能化、高性能化的進程。

　　⑦綜合技術的應用，產品的精細化是推動其產業發展的動力。

　　聚酰胺纖維是大分子鏈上具有C9-NH基團一類纖維的總稱。常用的為脂肪族聚酯胺夕主要品種有聚酰胺6和'聚酰胺66，我國商品名 稱為錦綸6和錦綸66。錦綸纖維以長絲為主，少量的短纖維主要用于和棉，毛或其它化纖混紡。錦綸長絲大量用于變形加工制造彈 力絲，作為機織或針織原料。錦綸纖維一般采用熔體法紡絲。 錦綸6和錦綸66纖維的強度為4～5.3cN/dtex，高強滌綸可達 7.9cN/dtex以上，伸長率18%～45%，在10%伸長時的彈性回復率在90%以上。據測定，錦綸纖維的耐磨為棉纖維的20倍、羊毛的 20倍、粘膠的50倍。耐疲勞性能居各種纖維之首。在民用上大量用于加工襪子和其他混紡制品，提高織物的耐磨牢度，但錦綸纖維模量低，抗摺皺性能不及滌綸，限制了錦綸在衣著領域的應用。錦綸簾子線的壽命比粘膠大3倍，沖擊吸收能大，因此輪胎能在壞的路面上行駛，但由于錦綸簾子線伸長大，汽車停止時，輪胎變形產生平點，起動初期汽車跳動厲害。因此只能用于貨車的輪胎，不宜作客車的輪胎簾子線之用。

　　錦綸纖維表面平整，不加油劑的纖維摩擦系數很高，錦綸油劑貯存日久易失效，紡織加工時還需要重新添加油劑。

　　錦綸纖維的吸濕比滌綸高，錦綸6與錦綸66在標準條件下的回潮率為4.5%，在合纖中僅次于維綸。染色性能好，可用酸性染料，分散性染料及其他染料染色。

尼龍的歷史

　　人們對尼龍并不陌生，在日常生活中尼龍制品比比皆是，但是知道它歷史的人就很少了。尼龍是世界上首先研制出的一種合成纖維。

　　二十世紀初，企業界搞基礎科學研究還被認為是一種不可思議的事情。1926年美國最大的工業公司－杜邦公司的出于對基礎科學的興趣，建議該公司開展有關發現新的科學事實的基礎研究。1927年該公司決定每年支付25萬美元作為研究費用，并開始聘請化學研究人員，到1928年杜邦公司成立了基礎化學研究所，年僅32歲的卡羅瑟斯（Wallace H. Carothers,1896～1937)博士受聘擔任該所有機化學部的負責人。

　　卡羅瑟斯，美國有機化學家。1896年4月27日出生于美國愛荷華州威爾明頓。1937年4月29日卒于美國費城。1924年獲伊利諾伊大學博士學位后，先后在該大學和哈佛大學擔任有機化學的教學和研究工作。1928年應聘在美國杜邦公司設于威爾明頓的實驗室中進行有機化學研究。他主持了一系列用聚合方法獲得高分子量物質的研究。1935年以己二酸與己二胺為原料制得聚合物，由于這兩個組分中均含有6個碳原子，當時稱為聚合物66。他又將這一聚合物熔融后經注射針壓出，在張力下拉伸稱為纖維。這種纖維即聚酰胺66纖維，1939年實現工業化后定名為耐綸（Nylon），是最早實現工業化的合成纖維品種。

　　尼龍的合成奠定了合成纖維工業的基礎，尼龍的出現使紡織品的面貌煥然一新。用這種纖維織成的尼龍絲襪既透明又比絲襪耐穿，1939年10目24日杜邦公在總部所在地公開銷售尼龍絲長襪時引起轟動，被視為珍奇之物爭相搶購，人們曾用“象蛛絲一樣細，象鋼絲一樣強，象絹絲一樣美”的詞句來贊譽這種纖維，到1940年5月尼龍纖維織品的銷售遍及美國各地。

　　從第二次世界大戰爆發直到1945年，尼龍工業被轉向制降落傘、飛機輪胎簾子布、軍服等軍工產品。由于尼龍的特性和廣泛的用途，第二次世界大戰后發展非常迅速，尼龍的各種產品從絲襪、衣著到地毯，漁網等，以難以計數的方式出現，是三大合成纖維之一。

用尼龍制成的熱氣球可以做得很大

　　尼龍（英語Nylon）是一種人造的多聚物。1935年2月28日杜邦公司的華萊士·卡羅瑟斯在美國威爾明頓發明了這種塑料。1938年尼龍正式上市，最早的尼龍制品是尼龍制的牙刷的刷子（1938年2月24日開始出售）和婦女穿的尼龍襪（1940年5月15日上市）。今天，尼龍纖維是多種人造纖維的原材料。硬的尼龍被用在建筑業中。

　　尼龍這個詞雖然非常普及，但從未被用做商標或受到商標保護。

　　第二次世界大戰期間盟軍使用尼龍做的降落傘（此前一般用亞洲絲綢制作），此外輪胎、帳篷、繩索等其它軍事物資也用尼龍制造。它甚至被用來制造印刷美國貨幣的紙。戰爭開始時棉花占纖維原料的80%，其它20%主要是木頭纖維。1945年8月時，棉花的占據量降低到75%，而人造纖維的比例上升到了25%。

特色尼龍纖維

納米尼龍

　　據日本東麗化學公司消息，該公司已經成功開發出直徑比以往極細纖維還小兩位數的納米級單絲結構的“納米纖維”新技術，通過控制納米構造技術達到纖維細度的極限。東麗化學公司稱，該公司利用這項新技術已經開發直徑為10μm的單絲140萬根以上所構成的納米尼龍纖維。這種纖維與以往產品進行比較，表面積是過去產品的1000倍左右，具有很高的表面活性。

超強尼龍纖維

　　Triangle–Raleigh尼龍纖維有許多用途，從服裝、地毯到繩索到微機的數據線都可以利用該種纖維。目前，北卡羅萊納州大學紡織學院的研究員正努力改進這種纖維，據報道說已經研制出最強脂肪族尼龍纖維。

　　科學家聚合體教授--托奈里博士紡織工程、化學和自然科學助理教授理查德.克塔克博士正在研究一種方法，在不需要昂貴的費用、復雜的過程的情況下，產生更高強度的尼龍纖維。他們利用脂肪族尼龍或者尼龍進行研究，這種尼龍的碳援助利用直鏈或者開放型支鏈連接在以前，強調不環鏈大。

　　更強壯的脂肪族尼龍能夠應用于繩索、裝卸皮帶、降落傘和汽車輪胎，或者產生能夠適合高溫利用的合成材料。

　　這個發現最近在費城召開的美國化學科學年會上介紹，刊登在聚合體定期刊物上。

　　這種纖維利用聚合體或者包括許多單位的長鏈分子制作而成。當這些聚合體鏈被整齊的安排，這種聚合體將成水晶狀態。

　　這些盤繞的聚合體需要拉伸，如果他們要制作成更強的纖維，需要消除他們的彈性。在尼龍鏈中加入氫可以防止拉伸，因此克服這種結合對產生更強的尼龍纖維來說是一個關鍵因素。

　　超強纖維，以凱夫拉爾纖維為例，是從芳香尼龍聚合體中制作而成，是否僵硬，長鏈包含環鏈，芳香尼龍制作很困難，因此十分昂貴。

　　因此托奈里教授和克塔克博士利用聚酰胺66(尼龍66)來進行研究，這種材料是一種商業熱塑性材料，很容易制作，但是拉伸和排列困難。同時，取消尼龍66的彈性也很困難。

　　這個發現可以解決尼龍66在三氯化鎵中能夠溶解的問題，能夠有效的打破氫粘合的問題。允許聚合體鏈延伸。

　　托奈里教授說，這種新纖維可能比典型的脂肪族尼龍的強度高10倍。利用脂肪族尼龍來生產十分經濟可行。高強調的纖維如凱夫拉爾纖維必須在專業化的工廠生產，這是因為在生產過程中需要濃硫酸。而這種新纖維能夠利用普通的紡紗纖維單位制作，在加工過程中沒有特別的地方。

　　托奈里和克塔克博士還在繼續他們的研究。目前對如果打破氫粘合和將對尼龍66纖維產生如何的影響還不可而知。

　　PA 尼龍

　　PA的機械性能中如抗拉抗壓強度隨溫度和吸濕量而改變，所以水相對是PA的增塑劑，加入玻纖后，其抗拉抗壓強度可提高2倍左右，耐溫能力也相應提高，PA本身的耐磨能力非常高，所以可在無潤滑下不停操作，如想得到特別的潤滑效果，可在PA中加入硫化物。

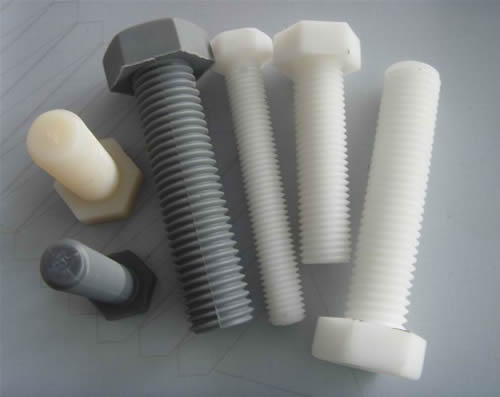

　　合適的塑料產品：各種齒輪，渦輪，齒條，凸輪，軸承，螺旋槳，傳動皮帶。

　　其它： 收縮率 1-2% 需注意成型后吸濕的尺寸變化。

　　吸水率 100% 相對吸濕飽和時能吸8%

　　合適壁厚：2-3.5mm

　　u PA66

　　u 疲勞強度和鋼性較高，耐熱性較好，摩擦系數低，耐磨性好，但吸濕性大，尺寸穩定性不夠。

　　應用：中等載荷，使用溫度<100-120度無潤滑或少潤滑條件下工作的耐磨受力傳動零件。

　　u PA 尼龍

　　u PA6

　　u 疲勞強度鋼性，耐熱性低于尼龍66，但彈性好，有較好的消振，降噪能力。白色

　　應用：輕載荷，中等溫度(80-100)無潤滑或少潤滑情況

　　u PA610

　　u 強度.剛性耐熱性低于尼龍66，但吸濕性小，耐磨性好。土黃色

　　應用：同尼龍6，宜作要求比較精密的齒輪，工作條件濕度變化大的零件。

　　u PA1001

　　u 強度，剛性耐熱性低于尼龍66，吸濕性低于尼龍610，成型工藝好，耐磨性好。

　　應用：輕載荷，溫度不高，濕度變化較大，的條件下無潤滑或少潤滑的情況下工作的零件

　　u MCPA

　　u 強度，耐疲勞性，耐熱性，剛性均優于PA6及PA66，吸濕性低于PA6及PA66，耐磨性好，能直接在模型中聚合成型，宜澆鑄大型零件。應用：高載荷，高使用溫度(低于120)無潤滑或少潤滑的情況下。乳白色

鑄造尼龍

　　鑄造尼龍（MC尼龍）也稱單體澆注尼龍，是用已內酰胺單體在強堿（如NaoH）和一些助催化劑的作用下，用模具直接聚合成型得到制品的毛坯件，由于把聚合和成型過程結合一起，因而成型方便、設備投資少，易于制造大型機器零件。它的力學性能和物理新能都比尼龍6高。可制造幾十千克的齒輪、渦輪、軸承等。

尼龍1010

　　尼龍1010是我國獨創的一種工程塑料，用蓖麻油做原料，提取癸二胺及癸二酸再縮合而成的。成本低、經濟效果好、自潤滑性和耐磨性極好、耐油性好，脆性轉化溫度低（約在-60℃），機械強度較高，廣泛用于機械零件和化工、電氣零件。

芳香族尼龍

　　芳香族尼龍又稱聚芳酰胺，是20世紀60年代由美國杜邦公司首先開發成功的耐高溫、耐輻射、耐腐蝕的尼龍新品種。凡是在尼龍分子中含有芳香環結構的都屬于芳香族尼龍。如果僅僅將合成尼龍的二元胺或二元酸分別以芳香族二胺或芳香族二酸代替，則得到的尼龍為半芳香尼龍，以芳香族二酸和芳香族二胺合成得到的尼龍為全芳香尼龍。芳香族尼龍脆化溫度可達–70℃，維卡軟化溫度可達270℃，耐高溫、耐輻射、耐腐蝕、耐磨，有自熄性，在潮濕的狀態下能保持較高的電性能。芳香族尼龍可以擠出、模壓、層壓、浸漬，可以用于制造纖維、薄膜、浸漬膜、裝飾層壓板、玻璃纖維增強層壓板、耐高溫輻射線管、防火墻等。目前已經商業化應用的半芳香尼龍主要有MXD6、PA6T和PA9T，全芳香尼龍主要有聚對苯二甲酰對苯二胺（PPTA）、聚間苯二甲酰間苯二胺（MPIA）和聚對苯甲酰胺（PBA）等。

　　全芳香尼龍是二十世紀六七十年代由美國杜邦公司開發成功并實現了工業化。全芳香族尼龍由于具有高熔點、高模量、高強度而被廣泛用于合成纖維的生產。PPTA是以對苯二胺和對苯二甲酰氯為原料，采用杜邦公司開發的低溫溶液聚合法制得的。PPTA具有高強度、高模量、耐高溫、低密度等優良性能。主要用于合成纖維紡絲的原材料；PPTA纖維也可作為橡膠增強材料和塑料的增強劑使用。但是PPTA有耐疲勞性和耐壓性能的不足之處，PPTA還不能實現熔融擠出成型。

MXD6

　　MXD6是Lum等人于20世紀50年代以間苯二甲胺和己二酸為原料，通過縮聚反應合成的一種結晶性尼龍樹脂。日本三菱瓦斯化學公司采用直接縮聚法、東洋紡織公司采用尼龍鹽法分別合成了MXD6。這兩種不同的聚合方法得到的MXD6的用途也不盡相同：用直接縮聚法合成的MXD6可用于制造阻隔性材料或工程結構材料；用尼龍鹽法合成的MXD6可用于生產纖維級MXD6樹脂。作為一種結晶性半芳香尼龍，MXD6具有吸水率低、熱變形溫度高、拉伸強度和彎曲強度高、成型收縮率小、對O2、CO2等氣體的阻隔性好等特點。MXD6由于具有較寬的加工溫度，可以與聚丙烯（PP）共擠出、與高密度聚乙烯（HDPE）共擠吹塑。在工業上，MXD6主要用于包裝材料和代替金屬作工程結構材料。前者包括食品與飲料的包裝、儀器設備包裝（防潮、消振的軟墊和發泡材料）；后者包括高耐熱品級Reny、MXD6/PPO的合金、抗振級Reny等。除此之外，MXD6還應用于磁性塑料、透明膠粘劑等。

PA6T

　　PA6T是由芳香族二酸與脂肪族二胺合成的一種半芳香尼龍。PA6T具有優良的耐熱性和尺寸穩定性。由于PA6T的熔點很高，可采用固相聚合或界面聚合的方法制備。可以用于纖維制造、機械零件和薄膜制品等。日本三井化學開發的改性PA6T，具有高剛性、高強度、低吸水性等特性，主要用于汽車內燃機部件、耐熱電器部件、傳動部件和電子裝配件等。正是由于PA6T過高的熔點，使得其不能像一般的脂肪族尼龍一樣，進行注射成型，這就使PA6T的應用受到了一定的限制。

PA9T

　　PA9T是由壬二胺和對苯二甲酸熔融縮聚而得的，首先由日本可樂麗公司開發成功。PA9T具有良好的耐熱性能和可熔融加工性能，吸水率僅為0.17%，是PA46(1.8%)的1/10，尺寸穩定性好等特點，迅速在電子電氣、信息設備、汽車零部件等方面得到了廣泛的應用。當重復單元鏈節中二元胺的碳原子數為6時，得到PA6T的熔點為370℃，超過了其熱分解溫度約350℃，因此如果不添加第三甚至第四組分來降低熔點，是不能獲得實際應用（尼龍熔融加工溫度一般在320℃以下）的尼龍，但是如果添加了其它組分來降低熔點，必然會帶來PA6T性能如結晶度、尺寸穩定性和耐藥品性等性能的降低。因此提高二元胺碳原子數目成為另外一個研究的熱點，PA9T的結構成為了一種理想的結構，兼有耐熱性和可熔融加工性。但是，合成PA9T的主要原料壬二胺的合成路線較為復雜：丁二烯經過水合、轉位、羥基化和氨化還原等步驟的化學反應，才能最終得到壬二胺。這就造成PA9T的生產成本居高不下，進而限制了PA9T的大規模生產與應用。

聚苯二酰胺

　　聚苯二酰胺（PPA）是以間苯二甲酸、對苯二甲酸、己二酸和己二胺之間縮聚形成的聚合物的共混物，是一種半結晶性的半芳香尼龍。PPA樹脂一般采用間歇式生產。PPA具有良好的耐熱性、優良的力學性能和尺寸穩定性、較低的吸水率和優良的成型加工性，還具有良好的電性能、耐化學藥品性。PPA可以采用注射成型和擠出成型進行加工。PPA被廣泛用于汽車、電子電器和一般產業機器領域。

聚間苯二甲酰間苯二胺

　　聚間苯二甲酰間苯二胺（MPIA）是20世紀60年代由美國杜邦公司開發成功的一種新型聚芳酰胺品種，是以間苯二胺和間苯二甲酰氯為原料，可采用低溫溶液縮聚法和界面聚合法合成。MPIA的突出特點是耐熱壽命長，此外，它還具有模量高、耐磨、阻燃、高溫尺寸穩定等優點。但MPIA的耐光性稍差，需加抗紫外劑。MPIA主要用于工業和易燃易爆高溫環境下的工作服、耐高溫工業濾材、降落傘、高溫傳送帶、電氣絕緣材料等。MPIA還可加工成棒、板和纖維，靠其優良的耐熱性、滑動性和耐放射性等特性，被用于航空航天、原子能工業、電氣和汽車等行業。

聚對苯甲酰胺

　　聚對苯甲酰胺（poly(p-benzamide，簡稱PBA），是20世紀70年代由美國杜邦公司開發成功的。其合成路線為：對硝基甲苯經過液相空氣氧化得到對硝基甲酸，對硝基甲酸經過氨化還原反應得到對氨基甲酸，把對氨基苯甲酸轉化為對氨基苯甲酰氯的鹽酸鹽或對亞硫酰胺苯甲酰氯，最后在經縮聚制得PBA。PBA具有高模量、高強度等特性，在工業上可用于火箭發動機殼體、高壓容器、體育用品和涂覆織物等。
