玻璃纖維（英文原名為：glass fiber或fiberglass ）是一種性能優異的無機非金屬材料，種類繁多，優點是絕緣性好、耐熱性強、抗腐蝕性好，機械強度高，但缺點是性脆，耐磨性較差。它是以玻璃球或廢舊玻璃為原料經高溫熔制、拉絲、絡紗、織布等工藝制造成的，其單絲的直徑為幾個微米到二十幾米個微米，相當于一根頭發絲的 1/20-1/5 ，每束纖維原絲都由數百根甚至上千根單絲組成。玻璃纖維通常用作復合材料中的增強材料，電絕緣材料和絕熱保溫材料，電路基板等國民經濟各個領域。
　　原料及其應用玻璃纖維比有機纖維耐溫高，不燃，抗腐，隔熱、隔音性好(特別是玻璃棉)，抗拉強度高，電絕緣性好（如無堿玻璃纖維）。但性脆，耐磨性較差。玻璃纖維主要用作電絕緣材料，工業過濾材料，防腐、 防潮、 隔熱、隔音、減震材料。還可作為增強材料，用來制造增強塑料（見彩圖）或增強橡膠、增強石膏和增強水泥等制品。用有機材料被覆玻璃纖維可提高其柔韌性，用以制成包裝布、窗紗、貼墻布、覆蓋布、防護服和絕電、隔音材料。作為補強材玻璃纖維具有以下之特點，這些特點使玻璃纖維之使用遠較其他種類纖維來得廣泛，發展速度亦遙遙領先其特性列舉如下：
　　(1)拉伸強度高，伸長小(3%)。
　　(2)彈性系數高，剛性佳。
　　(3)彈性限度內伸長量大且拉伸強度高，故吸收沖擊能量大。
　　(4)為無機纖維，具不燃性，耐化學性佳。
　　(5)吸水性小。
　　(6)尺度安定性，耐熱性均佳。
　　(7)加工性佳，可作成股、束、氈、織布等不同形態之產品。
　　(8)透明可透過光線。
　　(9)與樹脂接著性良好之表面處理劑之開發完成。
　　(10)價格便宜。
　　(11)不易燃燒，高溫下可熔成玻璃狀小珠。
主要成分
　　其主要成分為二氧化硅、氧化鋁、氧化鈣、氧化硼、氧化鎂、氧化鈉等，根據玻璃中堿含量的多少，可分為無堿玻璃纖維（氧化鈉0%～2%，屬鋁硼硅酸鹽玻璃）、中堿玻璃纖維（氧化鈉8%～12%,屬含硼或不含硼的鈉鈣硅酸鹽玻璃）和高堿玻璃纖維（氧化鈉13%以上，屬鈉鈣硅酸鹽玻璃）。
材料分類
　　玻璃纖維按形態和長度，可分為連續纖維、定長纖維和玻璃棉；按玻璃成分，可分為無堿、耐化學、高堿、中堿、高強度、高彈性模量和抗堿玻璃纖維等。

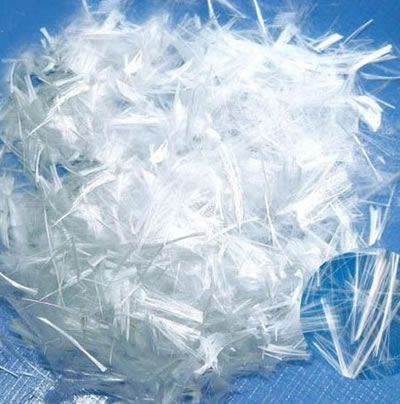

　　生產玻璃纖維的主要原料是：石英砂、氧化鋁和葉蠟石、石灰石、白云石、硼酸、純堿、芒硝、螢石等。生產方法大致分兩類：一類是將熔融玻璃直接制成纖維；一類是將熔融玻璃先制成直徑20mm的玻璃球或棒，再以多種方式加熱重熔后制成直徑為 3～80μm的甚細纖維。通過鉑合金板以機械拉絲方法拉制的無限長的纖維，稱為連續玻璃纖維，通稱長纖維。通過輥筒或氣流制成的非連續纖維,稱為定長玻璃纖維，通稱短纖維。借離心力或高速氣流制成的細、短、絮狀纖維，稱為玻璃棉。玻璃纖維經加工，可制成多種形態的制品，如紗、無捻粗紗、短切原絲、布、帶、氈、板、管等。
　　玻璃纖維按組成、性質和用途，分為不同的級別。按標準級規定(見表)，E級玻璃纖維使用最普遍，廣泛用于電絕緣材料；S級為特殊纖維，雖然產量小，但很重要，因具有超強度，主要用于軍事防御，如防彈箱等；C級比E級更具耐化學性，用于電池隔離板、化學濾毒器；A級為堿性玻璃纖維，用于生產增強材料。
　　生產玻璃纖維用的玻璃不同于其它玻璃制品的玻璃。國際上已經商品化的纖維用的玻璃成分如下：
E-玻璃
　　亦稱無堿玻璃，是一種硼硅酸鹽玻璃。目前是應用最廣泛的一種玻璃纖維用玻璃成分，具有良好的電氣絕緣性及機械性能，廣泛用于生產電絕緣用玻璃纖維，也大量用于生產玻璃鋼用玻璃纖維，它的缺點是易被無機酸侵蝕，故不適于用在酸性環境。
C-玻璃
　　亦稱中堿玻璃，其特點是耐化學性特別是耐酸性優于無堿玻璃，但電氣性能差，機械強度低于無堿玻璃纖維10%～20%，通常國外的中堿玻璃纖維含一定數量的三氧化二硼，而我國的中堿玻璃纖維則完全不含硼。在國外，中堿玻璃纖維只是用于生產耐腐蝕的玻璃纖維產品，如用于生產玻璃纖維表面氈等，也用于增強瀝青屋面材料，但在我國中堿玻璃纖維占據玻璃纖維產量的一大半（60%），廣泛用于玻璃鋼的增強以及過濾織物，包扎織物等的生產，因為其價格低于無堿玻璃纖維而有較強的競爭力
高強玻璃纖維
　　其特點是高強度、高模量，它的單纖維抗拉強度為2800MPa，比無堿玻纖抗拉強度高25%左右，彈性模量86000MPa，比E-玻璃纖維的強度高。用它們生產的玻璃鋼制品多用于軍工、空間、防彈盔甲及運動器械。但是由于價格昂貴，目前在民用方面還不能得到推廣，全世界產量也就幾千噸左右。
AR玻璃纖維
　　亦稱耐堿玻璃纖維，主要是為了增強水泥而研制的。
A玻璃
　　亦稱高堿玻璃，是一種典型的鈉硅酸鹽玻璃，因耐水性很差，很少用于生產玻璃纖維。
E-CR玻璃
　　是一種改進的無硼無堿玻璃，用于生產耐酸耐水性好的玻璃纖維，其耐水性比無堿玻纖改善7～8倍，耐酸性比中堿玻纖也優越不少，是專為地下管道、貯罐等開發的新品種。
D玻璃
　　亦稱低介電玻璃，用于生產介電強度好的低介電玻璃纖維。
　　除了以上的玻璃纖維成分以外，近年來還出現一種新的無堿玻璃纖維，它完全不含硼，從而減輕環境污染，但其電絕緣性能及機械性能都與傳統的E玻璃相似。另外還有一種雙玻璃成分的玻璃纖維，已用在生產玻璃棉中，據稱在作玻璃鋼增強材料方面也有潛力。此外還有無氟玻璃纖維，是為環保要求而開發出來的改進型無堿玻璃纖維。
