耐熱玻璃

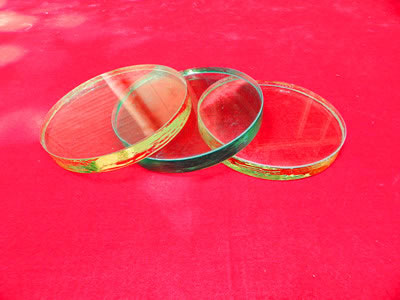

　　耐熱玻璃(Heat-resistant glass)是指含有耐熱性強的硼酸、硅酸成分，能夠承受急劇溫差變化的玻璃。熱膨脹系數(因溫度提高導致玻璃體膨脹的比率)比較小，在急劇溫度變化下也不易破碎。具有低膨脹、抗熱震、耐高溫、耐腐蝕、強度高等一系列優良性能。其原料價格比普通玻璃高，制造費用也較高，因此耐熱玻璃的銷售價比普通玻璃、鋼化玻璃高。耐熱玻璃材質使用安全系數高，決不會發生類似鋼化玻璃的自爆現象；熱膨脹系數小，耐急劇溫度變化范圍大（≥120℃）、耐熱最高達400℃。耐熱玻璃多用于器皿、奶瓶、實驗用燒杯等。
　　耐熱玻璃制造過程
　　①原料: 以硅砂、硼酸等為主，以固定比例加以調配。 　　
　　②溶解: 在1600度以上的溶解爐中溶解。 　　
　　③成形: 在合適成形的溫度下，將玻璃水倒入在成形機的模型里成形。 　　
　　④火拋光(Fire Polishing): 為了便于對表面進行打磨拋光，在成形過程中接觸上下模型的部位用氧氣爐來進行火拋光處理。 　　
　　⑤緩冷: 去掉成形中產生的應力，放在緩冷爐里用固定的時間保持高溫后，慢慢冷卻。 　　
　　⑥不良檢驗: 確認產品是否符合規格條件。 　　
　　⑦包裝及發貨: 把通過檢驗的產品按照消費者的要求進行包裝和配送
　　耐熱玻璃與鋼化玻璃的制造工藝區別
　　鋼化玻璃和耐熱玻璃制造過程區別 　　
　　鋼化玻璃是將一般玻璃加熱到約630度后，經過強風使其快速冷卻而制成。 經過這些過程，鋼化玻璃具有比一般玻璃高出三倍的物理強度，熱沖擊度也同時變強了。在這些過程中，玻璃表面形成了預應力,同時在玻璃內部也凝縮了能量。不過在鋼化處理過程中，由于玻璃內部形成預應力并且凝縮能量，所以在破損或自爆時，其凝縮的能量會釋放出來，形成碎片飛散，同時產生爆炸聲。受到較強機械性沖擊、表面裂痕、熱沖擊等外部因素易使鋼化玻璃破損，而玻璃內部含有的雜質、氣泡以及硫化鎳也會使鋼化玻璃破損。鋼化玻璃破損的原因多種多樣，有些自爆現象常常令人防不勝防。
　　耐熱玻璃的用途
　　①高溫(烤箱、熱水消毒等)使用 　　
　　耐熱玻璃微波爐是基本，400℃烤箱也可安全使用。可以進行熱水消毒，也可用于冰箱冷藏、洗碗機、微波爐、烤箱等多種用途。 　　
　　②醫用安瓿使用 　　
　　耐熱玻璃具有化學上穩定的結構、優秀的耐浸出性，不會浸出有害物質，多用于醫用安瓿、實驗用燒杯。 　　
　　③保鮮盒用使用 　　
　　耐熱玻璃在急劇溫差變化下可安全使用。從冰箱儲存到烹飪再到擺上餐桌，輕松搞定。
　　為什么耐熱玻璃很安全
　　目前在市場上銷售的玻璃產品表面看差不多，不過材質上卻有著很大的不同。 　　
　　1）無自爆 　　
　　與鋼化玻璃不同，耐熱玻璃不會在沒受到外部沖擊的情況下，出現爆炸的現象。鋼化玻璃自爆的原因如下。 　　
　　①含有硫化鎳(NiS) 　　
　　一般玻璃制作過程中，通常都會混入硫化鎳(NiS)這樣的雜質。在玻璃的制造過程中，為了去除其中的空氣、燃料或是氣泡，通常會加入清凈劑，而硫(S)就存在于這種清凈劑中，而鎳(Ni)通常存在于玻璃原料或制造過程中使用的金屬機器中。兩者相遇就會形成硫化鎳，這就是玻璃內部的雜志。
　　鋼化玻璃內存在的硫化鎳處于不穩定的狀態，會有發生問題的可能性。鋼化玻璃在制作過程中必須通過急冷的鋼化處理，這些鋼化處理會使得硫化鎳處于不穩定的狀態。相反，普通玻璃或耐熱玻璃包含硫化鎳，卻可以保持穩定的狀態。 　　
　　硫化鎳雜質是極少的，根本不可能被發現。但包含硫化鎳雜志的鋼化玻璃上市后，隨著時間的流逝，會因為周圍環境和溫度變化而會慢慢地膨脹起來。這種現象會打破玻璃內部存在的許多應力之間的均衡，玻璃表面就可能裂開，從而形成自曝現象。 　　
　　②鋼化處理的不均一 　　
　　鋼化玻璃本來主要用于工業，不過目前它也被用在家用器皿上。工業用鋼化板玻璃有固定的大小和形狀，可以做均一的鋼化處理。而鋼化玻璃器皿因結構更復雜，而不能做到均一的鋼化處理。鋼化處理不完整的部分就無法保證耐熱性。所以一般把鋼化玻璃從高溫轉移到低溫時，耐熱性不足的部分就會因為無法忍受急劇的溫度差異而爆炸。通過干涉條紋測定實驗，可以發現鋼化處理不均一的現象。一般來說，鋼化玻璃的干涉條紋越明顯，各種顏色越分散，則表明鋼化處理越不均一。 　　
　　[鋼化玻璃和耐熱玻璃的鋼化應力實驗-干涉條紋測定實驗] 　　
　　鋼化玻璃器皿因為比平板玻璃有著更復雜的結構，不能做到均一的鋼化處理，所以鋼化玻璃整體的應力并不均一。耐熱玻璃是通過緩冷過程生產的，在玻璃上不存在應力。鋼化玻璃通過應力來耐受熱沖擊，所以若玻璃應力不均一，一旦有一點點裂痕、碰撞或急劇溫度變化，就很容易破裂 。
　　2)無飛散 　　
　　鋼化玻璃破裂時會爆裂、飛散，而耐熱玻璃不會。鋼化玻璃在鋼化處理過程中，玻璃內部形成預應力并且凝縮能量，所以在破損或自爆時，其凝縮的能量會釋放出來，形成碎片飛散，同時產生爆炸聲。 　　
　　隨著鋼化玻璃器皿事故發生的增加，2008年7月“綠色消費者連帶”發布消費者警告關于鋼化玻璃器皿使用，2009年9月韓國消費者院發表了關于玻璃器皿類安全事態調查。 鋼化玻璃危害事故不僅發生在韓國，其他國家也頻頻發生問題。在美國，《消費者報告》欄目就向CPSC(美國消費者安全委員會)舉報的152宗鋼化玻璃事件開展了鋼化玻璃危險性的實驗，2011年1月和10月份分別進行了深層采訪。由于自爆事故并不是每一次都造成傷害，所以很多案例并沒有被舉報，實際發生的自爆事故會多出很多。
