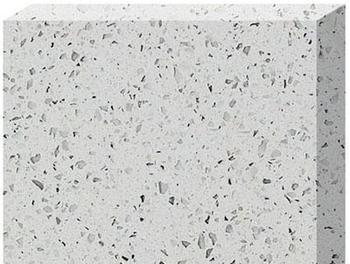

人造石材是以不飽和聚酯樹脂為黏結(jié)劑，配以天然大理石或方解石、白云石、硅砂、玻璃粉等無機物粉料，以及適量的阻燃劑、顏色等，經(jīng)配料混合、瓷鑄、振動壓縮、擠壓等方法成型固化制成的。與天然石材相比，人造石具有色彩艷麗、光潔度高、顏色均勻一致，抗壓耐磨、韌性好、結(jié)構(gòu)致密、堅固耐用、比重輕、不吸水、耐侵蝕風化、色差小、不褪色、放射性低等優(yōu)點。具有資源綜合利用的優(yōu)勢，在環(huán)保節(jié)能方面具有不可低估的作用，也是名副其實的建材綠色環(huán)保產(chǎn)品。已成為現(xiàn)代建筑首選的飾面材料。
　　材料分類
　　按照原料分類
　　1．樹脂型人造石材 樹脂型人造石材是以不飽和聚脂樹脂為膠結(jié)劑，與天然大理碎石、石英砂、方解石、石粉或其他無機填料按一定的比例配合，再加入催化劑、固化劑、顏料等外加 劑，經(jīng)混合攪拌、固化成型、脫模烘干、表面拋光等工序加工而成。使用不飽和聚脂的產(chǎn)品光澤好、顏色鮮艷豐富、可加工性強、裝飾效果好；這種樹脂粘度低，易于成型，常溫下可固化。成型方法有振動成型、壓縮成型和擠壓成型。室內(nèi)裝飾工程中采用的人造石材主要是樹脂型的。 　　
　　2．復合型人造石材 復合型人造石材采用的粘結(jié)劑中，既有無機材料，又有有機高分子材料。其制作工藝是:先用水泥、石粉等制成水泥砂漿的坯體，再將坯體浸于有機單體中，使其在一定條件下聚合而成。對板材而言，底層用性能穩(wěn)定而價廉的無機材料，面層用聚脂和大理石粉制作。無機膠結(jié)材料可用快硬水泥、自水泥、普通硅酸鹽水泥、鋁酸鹽水泥、粉煤灰水泥、礦渣水泥以及熟石膏等。有機單體可用苯乙烯、甲基丙烯酸甲脂、醋酸乙烯、丙烯晴、丁二烯等，這些單體可單獨使用，也可組合使用。復合型人造石材制品的造價較低，但它受溫差影響后聚脂面易產(chǎn)生剝落或開裂。 　　
　　3．水泥型人造石材 水泥型人造石材是以各種水泥為膠結(jié)材料，砂、天然碎石粒為粗細骨料，經(jīng)配制、攪拌、加壓蒸養(yǎng)、磨光和拋光后制成的人造石材。配制過程中，混人色料，可制成彩色水泥石。水泥型石材的生產(chǎn)取材方便，價格低廉，但其裝飾性較差。水磨石和各類花階磚即屬此類。 　　
　　4．燒結(jié)型人造石材 燒結(jié)型人造石材的生產(chǎn)方法與陶瓷工藝相似，是將長石、石英、輝綠石、方解石等粉料和赤鐵礦粉，以及一定量的高齡土共同混合，一般配比為石粉60%，粘土40%， 采用混漿法制備坯料，用半干壓法成型，再在窯爐中以1000℃左右的高溫焙燒而成。燒結(jié)型人造石材的裝飾性好，性能穩(wěn)定，但需經(jīng)高溫焙燒，因而能耗大，造價高。由于不飽和聚脂樹脂具有粘度小，易于成型；光澤好；顏色淺，容易配制成各種明亮的色彩與花紋；固化快，常溫下可進行操作等特點，因此在上述石材中，目前使用最廣泛的，是以不飽和聚脂樹脂為膠結(jié)劑而生產(chǎn)的樹脂型人造石材，其物理、化學性能穩(wěn)定，適用范圍廣，又稱聚酯合成石。
　　按性質(zhì)分類
　　（1）按溶劑類型分類 　　
　　人造石材水基型防護劑 　　
　　A、水基型防護劑：完全以水為稀釋劑的防護劑叫水基型防護劑。這種防護劑一般氣味少，毒性低，不燃燒，安全性能高。例如：“綠色天使”HB-S101、103、103A等 　　
　　B、溶劑型防護劑：以除水以外的其它溶劑為稀釋劑的防護劑叫溶劑型防護劑。它又可分為水溶性溶劑型防護劑和油溶性溶劑型防護劑。例如：“綠色天使”HB-S301、302、401等。 水溶性溶劑是指和水具有完全相溶性的一類溶劑。如醇類；油溶性溶劑是指和油性物質(zhì)具有相溶性但不能和水相溶的一類溶劑。如苯類、酮類、酯類等。以水溶性溶劑為稀釋劑的防護劑叫水溶性溶劑型防護劑；以油溶性溶劑為稀釋劑的防護劑叫油溶性溶劑型防護劑。 溶劑型防護劑一般有強氣味，毒性相對較大，易燃，密度一般<1。
C、乳液型防護劑：采用油溶性溶質(zhì)并以水為稀釋劑，加入乳化劑高速攪拌后乳化而成。其色為乳白色，氣味小，不燃，毒性相對較小。 　　
　　（2）按溶解性能分類 　　
　　A、油性防護劑：能夠被油溶性溶劑溶解的防護劑叫油性防護劑。如：油溶性溶劑防護劑等。這類防護劑一般滲透力強，但相對毒性較大、易燃、有較強的氣味。適合于石材正面和致密表面的防護處理。例如：“綠色天使”HB-S301、401、502等。 　　
　　B、水性防護劑：能夠被水溶解的石材養(yǎng)護劑叫水性石材防護劑。如水基型防護劑、水溶性溶劑型防護劑、乳液型防護劑等。這類防護劑一般滲透力相對較弱一些（水溶性溶劑型防護劑除外），但毒性和氣味相對都要小一些，不燃。適合于疏松石材表面的防護處理。例如：“綠色天使”HB-S101、103、107等。 　　
　　（3）按溶質(zhì)成份分類 　　
　　A、丙稀酸型防護劑：以丙烯酸樹脂為主要有效成份（溶質(zhì)）的防護劑叫丙烯酸型石材防護劑。具密封性能，施于石材表面后會形成膜，有塑光，但耐老化能力不夠，施作后會加深石材顏色。適合于需要密封的粗糙石材表面或石材底面（須測試界面破壞能力）做防護處理。例如：“綠色天使”HB-S601等。屬第二代防護產(chǎn)品。（第一代為蠟） 　　
　　另外，還有采用環(huán)氧樹脂或其它樹脂為主要材料的防護劑，其性能及特點大體相似，在此不再累述。
　　性能及特點
　　B、硅丙型防護劑：以丙烯酸樹脂和有機硅的復配物為主要有效成份（溶質(zhì)）的防護劑叫硅丙型石材防護劑。這種產(chǎn)品是丙烯酸防護劑向有機硅防護劑發(fā)展的過渡型產(chǎn)品，解決了丙烯酸易發(fā)黃及壽命短的缺點。是第二代改良型產(chǎn)品，例如：“綠色天使”HB-S501、502等。
　　C、有機硅型防護劑：以有機硅為主要有效成份（溶質(zhì)）的防護劑叫有機硅型石材防護劑。通常采用的有機硅有甲基硅酸鈉、甲基硅酸甲、硅烷、硅氧烷等，這類防護劑的特點是有機硅的鏈呈網(wǎng)狀結(jié)構(gòu)，滲透力強，而且透氣，不改變石材顏色。其缺點是防油能力差。適合于所有石材的任何表面處理。有機硅型石材養(yǎng)護劑是目前市場上的主要產(chǎn)品類型，屬第三代產(chǎn)品。例如：“綠色天使”HB-S103、302、401、503等。
　　D、氟化硅型：以有機硅和氟的化合物為主要有效成份（溶質(zhì)）的防護劑叫氟硅型石材防護劑。該產(chǎn)品繼承了有機硅的優(yōu)點，并增強了防油、防污和抗老化性能，是目前最好的防護產(chǎn)品。適合于一些有特殊防護要求的所有石材的任何表面處理，屬第四代產(chǎn)品。例如：“綠色天使”HB-S201、202等。
　　（4）按作用機理分類 　　
　　人造石材成膜型防護劑 　　
　　A、成膜型防護劑：施用后停留在石材表面并形成一種可見膜層的防護劑叫成膜型防護劑。如：丙烯酸型防護劑、硅丙型防護劑、硅樹脂型防護劑等。主要適用于非拋光面石材表面的防護處理。例如：“綠色天使”HB-S501、502、601等。 　　
　　B、滲透型防護劑：施用后其有效成份全部由毛細孔滲入石材內(nèi)部進行作用，石材表面無可見膜層的防護劑叫滲透型石材防護劑。如：有機硅型防護劑、氟硅型防護劑等。適合于所有石材表面的防護處理。例如：“綠色天使”HB-S101、301、402等。
