真空玻璃

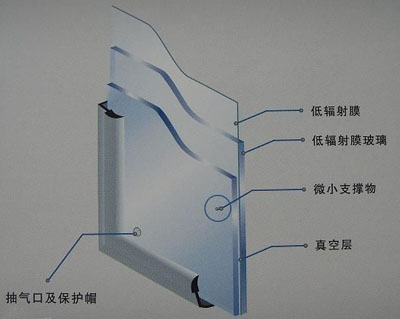

    真空玻璃是將兩片平板玻璃四周密閉起來，將其間隙抽成真空并密封排氣孔，兩片玻璃之間的間隙為0．1-0．2mm，真空玻璃的兩片一般至少有一片是低輻射玻璃，這樣就將通過真空玻璃的傳導、對流和輻射方式散失的熱降到最低，其工作原理與玻璃保溫瓶的保溫隔熱原理相同。真空玻璃是玻璃工藝與材料科學、真空技術、物理測量技術、工業自動化及建筑科學等，多種學科、多種技術、多種工藝協作配合的碩果。

    原理

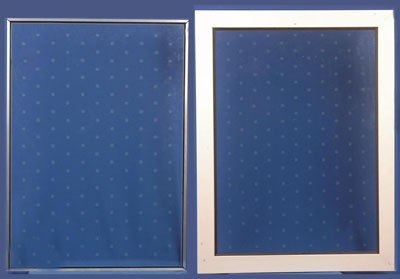

　　從原理上看真空玻璃可比喻為平板形保溫瓶，二者相同點是兩層玻璃的夾層均為氣壓低于10-1pa的真空，使氣體傳熱可忽略不計；二者內壁都鍍有低輻射膜，使輻射傳熱盡可能小。二者不同點：一是真空玻璃用于門窗必須透明或透光，不能像保溫瓶一樣鍍不透明銀膜，鍍的是不同種類的透明低輻射膜；二是從可均衡抗壓的圓筒型或球型保溫瓶變成平板，必須在兩層玻璃之間設置“支撐物”方陣來承受每平方米約10噸的大氣壓，使玻璃之間保持間隔，形成真空層。“支撐物”方陣間距根據玻璃板的厚度及力學參數設計，在20mm-40mm之間。為了減小支撐物“熱橋”形成的傳熱并使人眼難以分辨，支撐物直徑很小，目前的產品中的支撐物直徑在0.3mm-0.5之mm間，高度在0.1mm-0.2mm之間

    機理

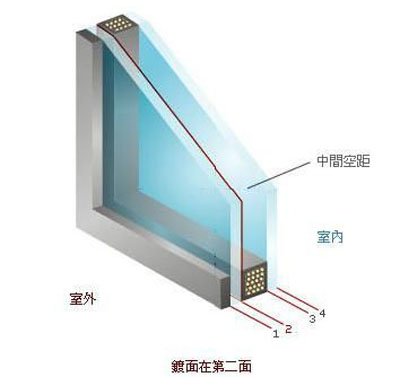

　　由于結構不同，真空玻璃與中空玻璃的傳熱機理也有所不同。圖2為簡化的傳熱示意圖  真空玻璃

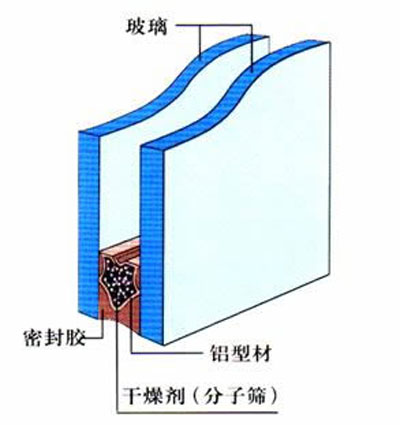

，真空玻璃中心部位傳熱由輻射傳熱和支撐物傳熱構成，其中忽略了殘余氣體傳熱。而中空玻璃則由氣體傳熱（包括傳導和對流）和輻射傳熱構成。 　　由此可見，要減小因溫差引起的傳熱，真空玻璃和中空玻璃都要減小輻射傳熱，有效的方法是采用鍍有低輻射膜的玻璃（LOW-E玻璃），在兼顧其它光學性能要求的條件下，其發射率（也稱輻射率）越低越好。二者的不同點是真空玻璃還要盡可能減小點陣支撐物的傳熱，目前新立基公司根據自有專利采用直徑0.5mm的開口環形（或稱C型）支撐物，點陣間距25mm，其熱導約為0.5Wm-2k-1。中空玻璃則要盡可能減小氣體傳熱。為了減小氣體傳熱并兼顧隔聲性及厚度等因素，中空玻璃的空氣層厚度一般為9-24mm，以12mm居多。要減少氣體傳熱，還可用大分子量的氣體（如惰性氣體：氬、氪、氙）來代替空氣，但即使如此，氣體傳熱仍占據主導地位。

    優點
　　真空玻璃的K值比中空玻璃低得多，而且還兼有下列優點：
 　　1．由于熱阻高，防結露結霜性能更好。
 　　2．由于間隔是真空，因而具有下列優點：
 　　隔聲性能好，特別是低頻段隔聲性能優于同樣厚度玻璃構成的中空玻璃
 　　不存在中空玻璃存在的內結霧結露問題
 　　不存在中空玻璃水平放置時氣體熱導變化問題
 　　不存在中空玻璃運到高原低氣壓地區的脹裂問題
 　　3． 由于兩片玻璃形成剛性連結，抗風壓強度高于同等厚度玻璃構成的中空玻璃。比如，4mm玻璃構成的　真空玻璃，抗風壓強度高于8mm厚玻璃，是兩片4mm 玻璃構成的中空玻璃的一倍半以上。
 　　4． 由于是全玻璃材料密封，內部又加有吸氣劑，所用的Low-E膜是“硬膜”，不是易氧化變質變色的離線“　軟膜”，只要制造工藝和設備先進，真空玻璃使用壽命遠比用有機材料密封的中空玻璃長得多。
 　　5． 厚度比中空玻璃薄一倍以上，不僅可節省窗框材料，而且可以當成一片玻璃配合其它玻璃深加工技術　組合成夾層真空、“真空+中空”、“自潔真空”等具有各種性能的“組合真空玻璃”。這種與其它深加工技術　的兼容性，不僅可促進其它技術的發展，同時也正好可彌補真空玻璃的不足之處。例如目前還不能制造　鋼化真空玻璃，但可利用組合技術來解決安全性問題。
 　　因此，真空玻璃的特點使其具有綜合性能優勢。
