定義

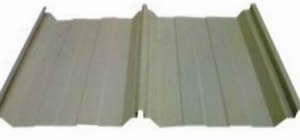

　　又稱：彩色壓型瓦，是采用彩色涂層鋼板，經輥壓冷彎成各種波型的壓型板，它適用于工業與民用建筑、倉庫、特種建筑、大跨度鋼結構房屋的屋面、墻面以及內外墻裝飾等，具有質輕、高強、色澤豐富、施工方便快捷、抗震、防火、防雨、壽命長、免維護等特點，現已被廣泛推廣應用。

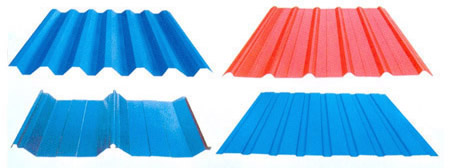

　　類型

　　460型彩鋼瓦;

　　760型彩鋼瓦;

　　750型彩鋼瓦;

　　820型彩鋼瓦;

　　840型彩鋼瓦。

　　900型彩鋼瓦;

　　1050型彩鋼瓦。

　　850型彩鋼瓦。

　　880型彩鋼瓦。

　　960型彩鋼瓦;

　　特點

　　⒈重量輕：10-14千克/平方米，相當于磚墻的1/30

　　⒉導熱系數：λ<=0.041w/mk。

　　⒊強度高：可作天花圍護結構板材承重，抗彎抗壓;一般房屋不用梁柱。

　　⒋色澤鮮艷：無須表面裝飾，彩色鍍鋅鋼板防腐層保持期在10-15年。

　　⒌安裝靈活快捷：施工周期可縮短40%以上。

　　⒍氧指數：(OI)32.0(省消防產品質檢站)。

　　安裝

　　用量計算公式

　　一. 兩面坡屋頂圖

　　兩面坡屋頂圖說明

　　⒈屋面的面積：長度×寬度

　　⒉需要瓦總長：屋面面積÷0.855(瓦的有效寬度為0.855M/張)

　　⒊瓦片的數量： (屋面長度÷0.855m)×2

　　⒋脊瓦的數量： 屋面長度÷2.4m(脊瓦有效長度為2.4M/根)

　　⒌密封條的數量： (長度÷0.7m)×2(密封條0.7M/根)

　　⒍封檐蓋的數量： (長度÷0.7m)×2(封檐蓋0.7M/根)

　　⒎專用釘?shù)臄?shù)量： 4PCS/㎡

　　⒏屋頂夾角≦120度

　　二. 四面坡屋頂圖

　　四面坡屋頂圖說明

　　⒈預算屋面面積： (A+B+C+D)×117%(傾斜及損失)

　　⒉需要瓦總長： 屋面面積÷0.855(瓦有效寬度為0.855M/張)

　　⒊脊瓦數量： (a×2+b+c×2)÷0.7(脊瓦有效長度為2.4M/根)

　　⒋密封條的數量： (長度+寬度)÷0.7(密封條0.7M/根)

　　⒌封檐蓋的數量： (長度+寬度)×2÷0.7(封檐蓋0.7M/根)

　　⒍專用釘?shù)臄?shù)量： 4PCS/㎡

　　⒎A圖的面積：【(b+長度)×坡長2】÷2

　　⒏B圖的面積： 同A圖面積

　　⒐C圖的面積： (寬度×坡長1)÷2

　　⒑D圖的面積： 同C圖面積

　　安裝前工程

　　四面坡圖

　　1: 藍虛線和紅虛線分別為橫豎向骨架

　　2: a 距離以50CM為佳

　　3: b距離以50-70CM為佳

　　兩面坡圖

　　⒈選擇骨架的材料，木結構及鋼結構都適合.

　　⒉施工的表面需整理平整.

　　⒊骨架材料的規格： 木料規格為45MM×45MM以上，鋼材規格為40MM×40MM以上

　　⒋ 骨架縱向的間隔應保持在50CM～70CM之間，橫向的間隔必須是

　　25CM的倍數，最好不要大于50CM，盡量緊密使用螺釘，焊接牢固.

　　安裝工程

　　一.瓦的正確鋪放方式

　　⒈重疊式(適用于長度≦15M的屋面)

　　⒉交錯式(適用于長度≧15M的屋面)

　　二.專用釘正確使用方法

　　⒈專用釘須打在瓦骨中間才能有防水作用

　　⒉專用釘固定間隔橫豎為50CM～100CM(最好4根/㎡)

　　⒊專用釘須由瓦的下端往屋頂方向打才能有美觀、密封、整齊的效果

　　三.安裝密封條脊瓦封檐蓋

　　⒈ 將密封條分開兩半，對照瓦型壓在屋頂處蓋上脊瓦使用專用釘固定。

　　⒉側面瓦的交接處，用水泥作密封處理后直接蓋上脊瓦，脊瓦底部用小瓦檔收尾。

　　⒊瓦的下端即屋檐處直接安裝封檐蓋使用螺釘固定

　　⒌脊瓦交接處，對照接口用剪刀修剪成型后重疊并使用玻璃膠密封。

　　四.突出部分防水處理

　　首先做一V字型材料，可選用不同的材料和規格，視實際情況而定.做接水處安裝在底部后在上面鋪放彩鋼瓦。

　　五.傾斜面連接安裝

　　指兩屋面瓦按角度和長度切斷后底部安裝接水處理的施工.首先在瓦的下面安裝接水材料(即天溝)，然后用防水粘合劑或水泥做收尾處理。

　　注意事項

　　· 佩帶必備的安全設施(如手套、安全帽、保險帶等工具)

　　· 安裝工人需持證的專業人員

　　· 骨架安裝時必須牢固

　　· 安裝需在瓦上行走時，盡量踩在瓦的中間部位，避免踩到瓦的邊緣

　　· 惡劣的天氣下須謹慎安裝
