工程名稱：Al Bahr Tower(阿布扎比投資委員會新總部大樓)
工程地址：阿布扎比
建筑高度：145.1m(30層)
幕墻面積：67,500 m2
幕墻類型：單元幕墻、框架幕墻
建筑設計院：Aedas
建筑設計師：FAO. Abdulmajid Karanouh
幕墻顧問公司：Ove Arup
幕墻設計公司：沈陽遠大鋁業工程有限公司
工程材料：玻璃單元;遮陽系統
獲 獎：該項目被評為2012CTBUH最佳超高層建筑
Al Bahr塔作為阿布扎比投資委員會ADIC的新總部大樓，位于阿聯酋首都阿布扎比 25 區 Al Salam 街和 Al Saada 街西部交接處。
建筑總高度145m，由兩棟25層辦公大樓和裙房（詞條“裙房”由行業大百科提供）組成，成了這個地區的獨特的關口和地標性建筑。
整個工程的總面積為67500平方米。其中塔樓單元面積34000平米，裙樓9520平米，遮陽傘23980平方米。兩個主樓包含單元及燈帶、遮陽傘。共包含6264樘單元，1000個LED燈及2098個遮陽傘。裙樓包含單元、百葉、石材、亨特板等。

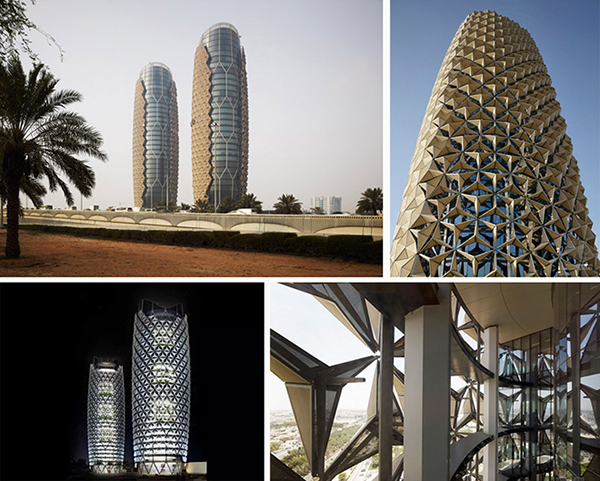

基本概況
塔樓結構層構成
該工程的Mashrabiya智能遮陽系統，顛覆了傳統的遮陽形式。將機電與幕墻有機地結合在一起，使幕墻有了一個新的設計思維。當建筑幕墻（詞條“建筑幕墻”由行業大百科提供）遭受陽光直射時，Mashrabiya呈張開狀態，從而為建筑提供遮陽。隨著太陽沿樓體的移動，Mashrabiya可隨時間逐漸呈現張開或關閉狀態，從而實現根據外部環境的變化對大樓的內部溫度、光線進行智能調節。
遮陽體系和其結構構成(左邊是打開狀態，右邊是關閉狀態)
遮陽板的幾何變化
Mashrabiya是由上百個零件組裝而成，所有零件之間的配合尺寸及公差，及不同材質的材料特性(強度（詞條“強度”由行業大百科提供）、硬度、色牢度、化學成份等)都是需要考慮的因素。
該工程被業界譽為是全球十大高風險項目，是遠大公司繼鳥巢、水立方之后又一足以讓世界對中國加工制造技術刮目相看的工程。其最難點便是其世界絕無僅有的獨特的遮陽系統加工制造，加工難度堪比核潛艇、航天飛機制造。整個工程以其獨特蠶蛹造型，集智能化、環保、節能、前衛的造型設計于一身，成為當?shù)貥?biāo)志建筑。
概念設計
(1)單元。由于樓體呈蠶蛹形，其橫截面（詞條“截面”由行業大百科提供）由多段不同直徑及圓心的弧線組成，縱截面也如此，故每一樘單元的尺寸都有差異，設計的工作量相當大。針對此情況，遠大將整個工程的玻璃幕墻外輪廓進行三維建模。并將所有單元的三維數 據進行統計、整理、歸類。
不規則圓形的樓梯橫截面
(2)電動立面?zhèn)闶街悄苷陉栂到y(tǒng)。遮陽系統是本工程最大的建筑特點。本工程的智能遮陽系統是由遮陽板(鋁框+遮陽膜等)、電機及智能控制系統組成。控制系統軟件是智能遮陽控制系統的一個組成部分，與控制系統硬件配套使用，根據周圍自然環境的變化，通過系統線路，自動調整遮陽板或改變遮陽面積或變化角度，既阻斷熱輻射、減少陽光直射、避免產生眩光，又充分利用自然光，節約能源。
本工程的建筑特點決定了每個遮陽傘的尺寸都不一樣。而且由傘的結構形式造成鋁框的加工尺寸、角度及支承桿的尺寸要由三維建模才可以確定。如按傳統設計思路進行設計，其工作量是非常巨大的。基本上是不可能完成的任務。針對此問題，遠大多方調研，最終聘請歐洲專業設計師進行程序化設計。通過INVENTER的第三方設計軟件對本工程的遮陽傘進行三維程序設計。大大提高了設計速度。同時，通過INVENTER這個三維設計軟件，可以方便地檢驗任何位置的遮陽傘的狀態。可以動態地觀察所有機構的運行狀態。從而保證了設計的準確度。INVENTER對本工程資料存儲達300GB以上，可見這項工作量有多么巨大!
(3)本工程在單元幕墻與遮陽傘之間，還有一層燈帶。在傍晚，當遮陽傘合上后，網狀燈帶上的LED燈點亮，為整個建筑增添了嫵媚的色彩，但由于燈帶的照明范圍為 4-4.5米，從低碳環保的角度，一定要選用節能的LED燈，但一般的產品其亮度達不到建筑師要求的效果，為此，遠大專門聘請專業的燈光設計師幫助進行燈光效果設計，并在世界范圍內搜索符合要求的燈具廠家，經過艱苦工作，最終選定意大利依古咨尼品牌產品。此外，本工程的燈光效果要求燈光平行于反光板（詞條“光板”由行業大百科提供）照射。這要求反光板表面不能進行普通的噴涂（詞條“噴涂”由行業大百科提供），而要求其表面有凹凸感才能將平行光反射出來。經過無數次的試驗，無數次地與設計師溝通，最終選定了一種能讓建筑師滿意的可以反射平行光的噴涂漆。
加工制造，難度堪比核潛艇、航空產品制造
整個ADIC工程加工制造難度集中體現在2棟主樓的2098個遮陽傘的加工制造上。每個遮陽傘合攏時，外形酷似奔馳汽車標志，由三角形鋁框、Y型支撐大臂、PTFE膜（詞條“PTFE膜”由行業大百科提供）、鑄件、電機五大部分組成。在工程安裝中，造型復雜的底座牢固地扎根于墻體，三個大型臂狀錐管鑄件安裝在底座上，3支支撐大臂連接在錐管頂端，組成Y型，6個覆蓋PTFE膜的三角形鋁框兩兩固定在Y型支撐大臂上，中間由柱形電機連接，在電控系統的控制下，實現自動開閉。
整個遮陽傘加工制造難度，集中體現在3個方面：
阿布扎比投資委員會新總部大樓位于阿聯酋首都阿布扎比 25 區 Al Salam 街和 Al Saada 街西部交接處。建筑總高度145m，由兩棟25層辦公大樓和裙房組成，成了這個地區的獨特的關口和地標
第一鑄件的加工。遮陽傘中所使用的不銹鋼共有2種材質，一種是316不銹鋼機加件，主要用于輔助連接的小零件，用量較少。另一種是1.4470雙相不銹鋼鑄件，遮陽傘上主要的受力支撐件都采用這種材質，該材質以其高強度及卓越的防腐性，受到了建筑師的青睞，但其價格昂貴、在鑄造中成份及各項性能指標難以控制，也使其在幕墻領域的使用大受限制。經過近兩年的努力，遮陽傘上的所有鑄件均成功實現批量生產。
第二，三角形鋁框、Y型支撐大臂的焊接。由于工件長度超過2米，綜合考慮受力等因素，要求三角形鋁框及Y型支撐大臂采用焊接。型材焊接要求符合EN1090-3 EXC3標準，該標準遠遠高于普通幕墻用鋁框焊接標準，用在鋁制品焊接上，簡直是破天荒的，連飛機油箱、動車車廂焊縫都難望其項背。
第三、材料多為非常規的幕墻材料，首次嘗試在幕墻工程中使用。PTFE膜是一種新型的材料，在其它幕墻工程中極少使用。該產品由日本獨資企業在上海的加工廠生產，原料成份為PTFE,其上色工藝十分復雜。電機是遮陽傘核心部件。由于遮陽傘是通過電氣系統自動控制開閉，因此，電機的行程及噪音是關鍵的性能。
