上海新地中心——柯利達建造超復雜幕墻形式比肩全球地標建筑

來源:中國幕墻網收集整理  作者:編輯  日期:2017-9-25
頁面功能 [字體: ] [ 打印 ] [ 投稿 ] [ 評論 ] [ 轉發 ] [ 啄木鳥 ]
  從紐約赫斯特大廈到倫敦瑞士再保險大廈,從香港匯豐銀行大廈到北京首都機場,福斯特所創造的每一座建筑,都為世界所矚目和稱頌,而上海虹橋新地中心,是福斯特建筑事務所在上海的標桿之作,以比肩全球地標的建筑氣質,卓立虹橋核心。

  本篇文章內容由[中國幕墻網]編輯部整理發布:

  從紐約赫斯特大廈到倫敦瑞士再保險大廈,從香港匯豐銀行大廈到北京首都機場,福斯特所創造的每一座建筑,都為世界所矚目和稱頌,而上海虹橋新地中心,是福斯特建筑事務所在上海的標桿之作,以比肩全球地標的建筑氣質,卓立虹橋核心。

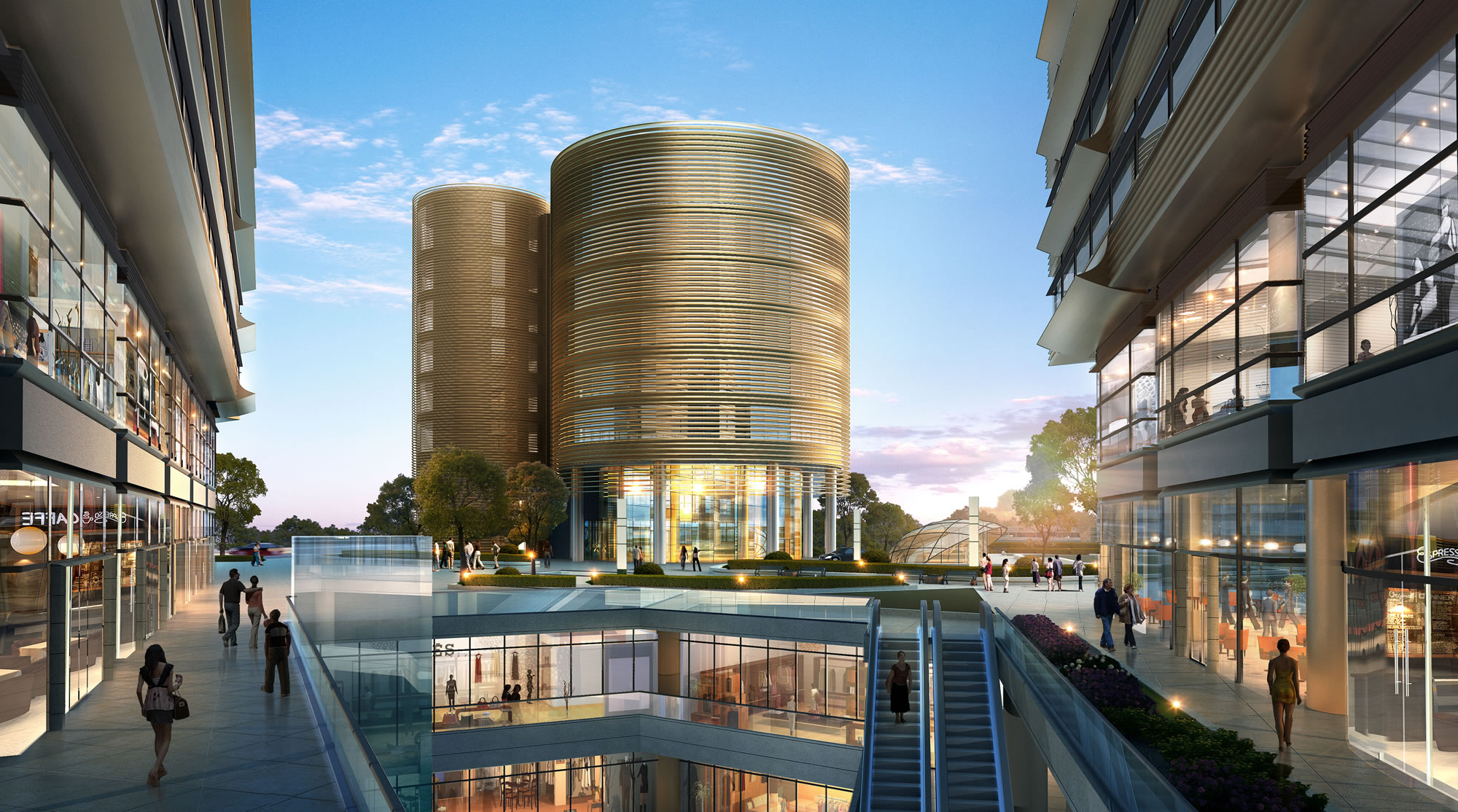

上海虹橋新地中心整體效果圖

  虹橋新地中心地處虹橋商務區正核心,左臨國家會展中心,右倚虹橋交通樞紐,匯聚全球視野,高效鏈接世界,虹橋新地中心建筑布局,歷經嚴密邏輯推演,融入城市文脈環境同時,兼顧建筑的實用與美感,以龍為意象呈現獨特建筑音律,東情西韻的融合魅力,彰顯世界級建筑恢弘氣質。

上海虹橋新地中心整體效果圖

  項目功能定位為商業綜合體,包括新地中心和圓柱形標志性建筑兩棟,占地面積約15700平方米,總建筑面積約75650平方米。其中,新地中心建筑按LEED 金級、綠建三星設計建造,建筑面積65983.00平方米,地下室深度約16.4米,共三層,地上總高約43米,共九層(1樓-2樓為商業,3樓至9樓為 辦公空間)。標志性建筑按同等標準設計建造,建筑面積9667.00 平方米,地下室深度約6.5米,共一層,地上總高約43米,總共八層(1至2樓為商業,3至8樓為辦公空間)。

  其中,虹橋新地中心地標建筑設計,歷經推翻與重生,最終以天才般的大膽創想,將核心筒外置,圓筒主體中間鏤空,建筑既能享受自然光的趣味,兼得內部空間效用最大化。該項目在整體高度上并不算高,但設計卻極其有特色,整體幕墻工程及施工由蘇州柯利達裝飾股份有限公司負責完成,幕墻工程自2015年5月1日開工,至2016年10月26日順利竣工,項目配套材料供應商包括江陰東華鋁材、上海耀皮玻璃、道康寧建筑膠等。

上海虹橋新地中心實景圖

  新地中心幕墻類型包括半隱框玻璃幕墻金屬鋁板幕墻全玻幕墻采光頂,支撐體系采用埋件轉接件和鋼龍骨,幕墻總面積為42000平方米,造價6627萬元。其中新地中心幕墻結構形式分為以下五種:一、橫明豎隱框架式玻璃幕墻,層間分別為外挑975mm、500mm以及折線形的遮陽鋁板造型,所在位置為新地建筑的主要立面系統。采光區幕墻玻璃形式采用G1夾膠中空超白玻璃6HS+1.52PVB +6HS/LOW-E+12A+8TPmm,Low-E鍍膜在4號面。非采光區幕墻面材形式為外挑975mm的遮陽鋁板造型,采用3mm鋁板,表面氟碳噴涂,內部采用鋁合金方管作框架(詞條“框架”由行業大百科提供)。幕墻開啟形式電動開啟,下懸外開,開啟角度為70度。

  二、橫明豎隱鋁+鋼套芯框架式玻璃幕墻,所在位置為首二層位置,采光區幕墻玻璃形式—首層G2夾膠中空超白玻璃8HS+1.52PVB+ /LOW-E+12A+8HS+1.52 PVB +8 HSmm、二層G1夾膠中空超白玻璃6HS+8 HS 1.52PVB+6HS/LOW-E+12A+8TPmm,Low-E鍍膜在4號面;非采光區幕墻鋼龍骨形式—50*50*5角鋼龍骨,表面熱浸鍍鋅(詞條“熱浸鍍鋅”由行業大百科提供)

上海虹橋新地中心整體效果圖

  三、鋁合金隱框架式玻璃幕墻,外挑250mm鋁合金梭形水平遮陽,豎向間距287.5mm,所在位置為建筑主樓頂部位置;采光區幕墻玻璃采用G1夾膠中空超白玻璃6HS+1.52 PVB +6HS/LOW-E+12A+8TPmm,Low-E鍍膜在4號面;采光區幕墻面材形式為外挑1000mm的遮陽鋁板造型,表板采用3mm鋁板,屋頂女兒墻外包3mm厚鋁板,外設鋁合金裝飾護欄。

  四、外挑鋁合金梭形豎向遮陽線條,所在位置為建筑立面系統,位于建筑塔樓二~九層,南立面及北立面局部連廊位置;采光區幕墻玻璃為G1夾膠中空超白玻璃6HS +1.52PVB +6HS/LOW-E+12A+8TPmm,Low-E鍍膜在4號面。

上海虹橋新地中心整體效果圖

  五、懸挑結構鋼框架外包3mm厚鋁板雨篷,底部設彩釉玻璃,暗藏燈帶,雨篷排水采用有組織內排水,∮80PVC水管暗藏與內側,根部轉向設于建筑鋁板包圓柱內側,雨篷主鋼架—250x150x14mm鍍鋅鋼管,次鋼架—150X100X6鍍鋅鋼管;所在位置:建筑首層入口,雨篷最高標高4.74米,雨篷底部玻璃面板采用夾膠彩釉超白玻璃8TP+1.52PVB+8TPmm。

  六、采光天窗玻璃幕墻系統;所在位置C樓二層中庭(詞條“中庭”由行業大百科提供)頂部;玻璃采光頂頂部標高12.8米。采光區幕墻玻璃采用夾膠中空超白玻璃(夾膠層位于下側)。

  而圓筒形地標幕墻結構除了以上幾中形式外,還包括首層全玻璃幕墻,挑高10m玻璃肋并帶有地彈門幕墻系統,幕墻玻璃采用G8夾膠超白鍍膜玻璃12TPmm+2.28PVB+12TPmm,膜層位于第2面。其次還有全隱框玻璃幕墻(詞條“隱框玻璃幕墻”由行業大百科提供),外挑360mm圓形橫向遮陽條,層間為鋁板板幕墻系統。采光位置幕墻面材采用G1夾膠中空超白玻璃6HS+1.52PVB+6HS/LOW-E+12A+8TPmm;Low-E鍍膜在4號面。豎明橫隱鋁框架式鋁合金百葉幕墻,外挑360mm圓形橫向遮陽條,內側為排風井,幕墻面板為2mm鋁合金百葉片;橫向裝飾條(詞條“裝飾條”由行業大百科提供)為Φ100mm圓形鋁合金裝飾框,橫向裝飾條連接件(詞條“連接件”由行業大百科提供)為8mm厚鋁合金連接板,6mm鋁合金連接封板型材,表面氟碳噴涂處理,二層位置是開放式鋁板吊頂系統,幕墻標高為9.80米。采光天玻璃幕墻標高為42.56米,鋼結構形式——外露構件表面熱浸鍍鋅,最后是屋面鋁合金格柵(詞條“格柵”由行業大百科提供),位于建筑屋面層;幕墻標高為42.725米。

上海虹橋新地中心圓柱形地標建筑效果圖

  中國幕墻網工程庫gck.www.gdjiasi.com正式收錄上海虹橋新地中心工程,敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新!
上海虹橋新地中心
虹橋商務區(一期)04地塊上海虹橋新地中心項目幕墻專業分包工程(標段I、II)項目,位于上海虹橋商務區核心區一期04地塊,東臨申武路,西至申濱南路,南靠紹虹路,北接蘇虹路,緊鄰地鐵二號線。本工程由上海

  綜上所述,可以看出這是一個超級復雜的幕墻系統,作為上海的標桿之作,該項目成功入圍中國幕墻網第13屆大型讀者調查暨“我最喜愛幕墻工程”評選活動。

  2017-2018年度門窗幕墻行業大型讀者調查活動

  為創新發展,塑造品牌!窗幕墻行業年度大型讀者調查暨“我最喜愛幕墻工程”評選活動(簡稱:AL-Survey)已于本月開始進行品牌的入圍征集。作為AL-Survey的第13屆盛會,將通過對入圍的幕墻工程、系統門窗、建筑膠、建筑玻璃、門窗型材、五金配件、加工設備隔熱材料等八大類企業,近200多個品牌(含工程企業),以網上投票和專業評審相結合的方式,分別從工程的設計創新、施工難度方面,評選出年度“我最喜愛幕墻工程”,間接反映幕墻工程認同度和參建該工程的幕墻企業實力,每屆的“我最喜愛幕墻工程”評選,更是以其“新、奇、高、大”的入圍標準,被喻為“魯班獎”的前哨站!

  虹橋新地中心,倡導綠色構想,生態科技,立體園林造景,商務與生態和諧對話;中庭分享空間,將陽光導入建筑內部,體驗舒適宜人;生態幕墻(詞條“生態幕墻”由行業大百科提供),低碳典范,環保性能卓越,同步國際綠色辦公,說它比肩全球地標一點都不為過。
