中國建筑設計研究院創新科研示范中心位于北京市西城區車公莊大街19號,建設和設計單位均為中國建筑設計研究院,外立面設計和施工由北京和平幕墻工程有限公司完成,建成后的該大廈其功能為設計院主要辦公樓。

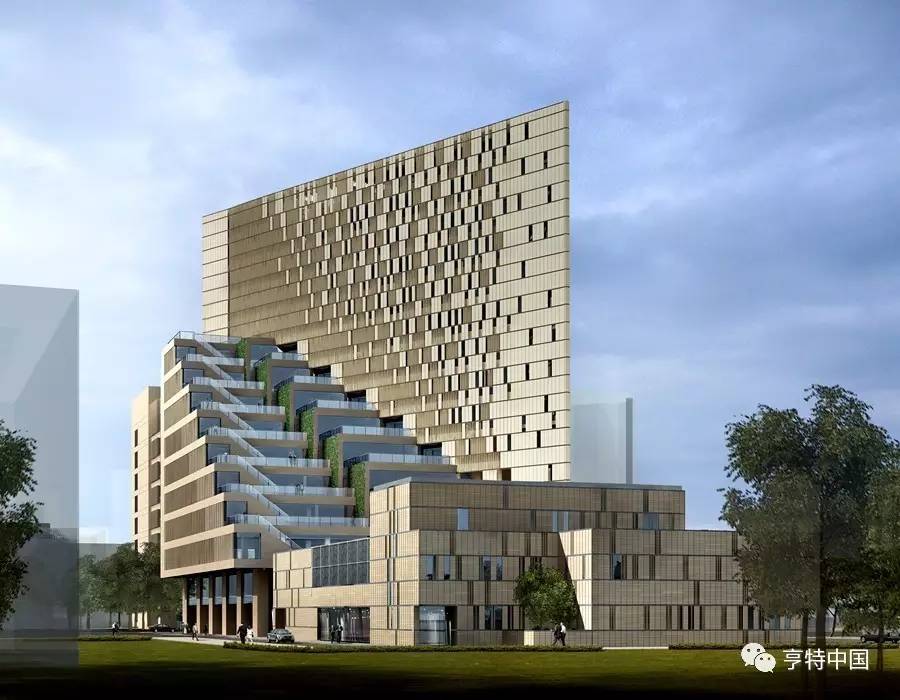

中國建筑設計研究院創新科研示范中心整體效果圖
該項目總建筑面積4.2萬平米,建筑總高60米,分為地上15層(含機房層),地下5層(含夾層)。作為城市有機更新區的一次綠色建筑實踐,其建筑形態根據周邊復雜的建成環境狀況,通過日照條件切削形成,既體現了建筑本身綠色化的追求、又兼顧了與周邊環境的和諧共存。

中國建筑設計研究院創新科研示范中心整體效果圖
大樓立面設計遵循建筑各個面不同的采光通風需求,并結合平面位置和高度因素,將陶板和陶棍組合形成非線性(詞條“非線性”由行業大百科提供)的立面形態趨勢,既符合采光通風的需求,又把這樣的計算特征反應在建筑的表情上。建筑外表皮應用NBK建筑陶板和陶棍混搭,首次在國內實施豎向安裝,其自然的肌理體現了完美的感觀效果。

中國建筑設計研究院創新科研示范中心整實景圖
該建筑主要幕墻類型為框架式玻璃幕墻、構件式陶板幕墻,幕墻總面積為2.57萬平米,其中玻璃幕墻7500平米,鋁板幕墻3200平米,陶板陶棍幕墻1.5萬平米。幕墻整體造型錯落復雜,各立面無重復性,在看似無規則中卻又充滿變化。

中國建筑設計研究院創新科研示范中心陶板+陶棍幕墻細節圖
在幕墻結構方面,該建筑外立面是在玻璃幕墻系統之外安裝陶土板、陶棍幕墻系統的雙層幕墻系統。采用三種顏色的陶板、陶棍混合排布。陶板厚度為40mm,單板尺寸525*1900mm,三種陶棍尺寸分為50*50*1900mm、50*200*1900mm以及100*300*3000mm。

中國建筑設計研究院創新科研示范中心實景圖
建筑西立面采用雙層幕墻結構,在玻璃幕墻外延伸安裝陶板幕墻系統,東立面整體呈三角形,玻璃幕墻的層間為陶板幕墻,幕墻外掛大陶棍系統,陶棍規格高大,斷面及顏色每層均有變化,錯落有致。南立面玻璃幕墻系統外挑出種植花架,每扇開啟扇外均有種植花箱,綠化完成厚形成整體綠植幕墻系統。北立面為漸變式錯落的室外平臺,逐層變化,細部變化多,施工難度非常大。

中國建筑設計研究院創新科研示范中心整體效果圖
此外在玻璃幕墻插芯處增加加強系統,與主體結構連接牢固,以滿足陶板系統的承重。采用10mm厚不銹鋼板挑件與插芯系統固定,充分滿足陶板的自重和受力以及橫梁(詞條“橫梁”由行業大百科提供)的安裝固定。陶板及陶棍為豎向安裝,高度為1900mm,其中最大陶棍高達3m。

中國建筑設計研究院創新科研示范中心實景圖
為保證安裝的安全性及穩定性,經過多番論證,自主設計整套豎掛陶板系統,在行業內開創先例。該安裝體系單系統開模15套,利用品牌陶板自身干燥孔,設計專用安裝插件,上下各兩個固定插件,單個插件固定兩個孔,既將陶板固定,又留有足夠余量滿足變形要求。為防止陶板或陶棍斷裂,采用8mm不銹鋼絲從板孔穿過,每塊板不少于2根,確保安全要求。中國建筑設計研究院創新科研示范中心是國內頂級建筑設計師專屬辦公場所,和平幕墻接受挑戰,用專業的解決方案滿足了建筑設計師們對建筑的高標準、高品質、高難度要求。

中國建筑設計研究院創新科研示范中心整體效果圖
中國幕墻網工程庫gck.www.gdjiasi.com正式收錄中國建筑設計研究院創新科研示范中心工程,敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新!
中國建筑設計研究院創新科研示范中心
本工程位于北京市西城區車公莊大街19號,建設單位及設計單位均為中國建筑設計研究院,落成后為設計院主辦公樓。該工程建筑面積4.2萬平米,其中玻璃幕墻7500平米,鋁板幕墻3200平米,陶板陶棍幕墻1.5
除了和平幕墻之外,鄭州中原的膠、山東金晶的玻璃、泰諾風的隔熱材料、絲吉利婭的五金皆通過了頂級建筑設計師們最嚴酷的考驗和最毒辣的眼光,得到他們的認可,無疑不是對產品品質最強有力的保證。然而,有了它們的助力,中國建筑設計研究院創新科研示范中心也成功入圍中國幕墻網第14屆大型讀者調查暨“我最喜愛幕墻工程”評選活動。
