本篇文章內容由[中國幕墻網www.gdjiasi.com]編輯部整理發布:
致敬“墻”者,崇尚“窗”造!
第30屆全國鋁門窗幕墻行業年會暨分會成立三十周年慶典活動,2024年3月10日在廣州廣交會威斯汀酒店隆重召開。
年會上,
中國建筑金屬結構協會鋁
門窗幕墻分會發布了
《第19次門窗幕墻行業數據申報及統計工作》成果報告。
同期,盛大舉行了2023-2024年度“TOP20幕墻工程”,以及“TOP10材料品牌”大數據入庫證書的頒發儀式!
“蘇州柯利達裝飾股份有限公司(以下簡稱:柯利達)”憑借國家金融信息大廈(北京)項目,展示了雄厚的技術實力和強大的品牌影響力,最終贏得廣大終端客戶、行業專家、設計院、顧問公司的高度認可,獲得年度“TOP20幕墻工程”大數據入庫證書。
金融信息de“中國之門”——作為柯利達的幕墻年度巨作“國家金融信息中心大廈(北京)”項目,憑借其“高、大、新、奇(高質量、大難度、新工法、奇設計)”的新時代地標(詞條“地標”由行業大百科提供)幕墻、標桿項目特點,成功榮獲“年度我最喜愛幕墻工程獎”。
大數據“TOP20”工程|(幕墻類)
入庫企業代表登臺 領取證書
蘇州柯利達裝飾股份有限公司總工程師周浩先生,代表企業上臺領取“TOP20”幕墻工程證書!
國家金融信息中心大廈是新華社與北京市政府——開展金融信息服務全面戰略合作的重要成果,也是新華社努力建成國際一流新型全媒體機構的重要支撐。
由玻璃幕墻、金屬幕墻、石材幕墻、異形幕墻相搭配的建筑設計,融匯共生,一切的工藝與技術如此和諧,優秀的“墻”者為祖國增光、堅持用“窗”新為行業添彩!
項目總建筑面積22.75萬平方米,高度200米,坐落于北京麗澤金融商務區核心地塊,新興金融產業集聚;緊鄰全北京唯一“五線換乘”樞紐,交通便利。
該工程也是綠色智慧金融信息大廈,為“金融+科技+文化”新型融合業態,提供良好的基礎設施。

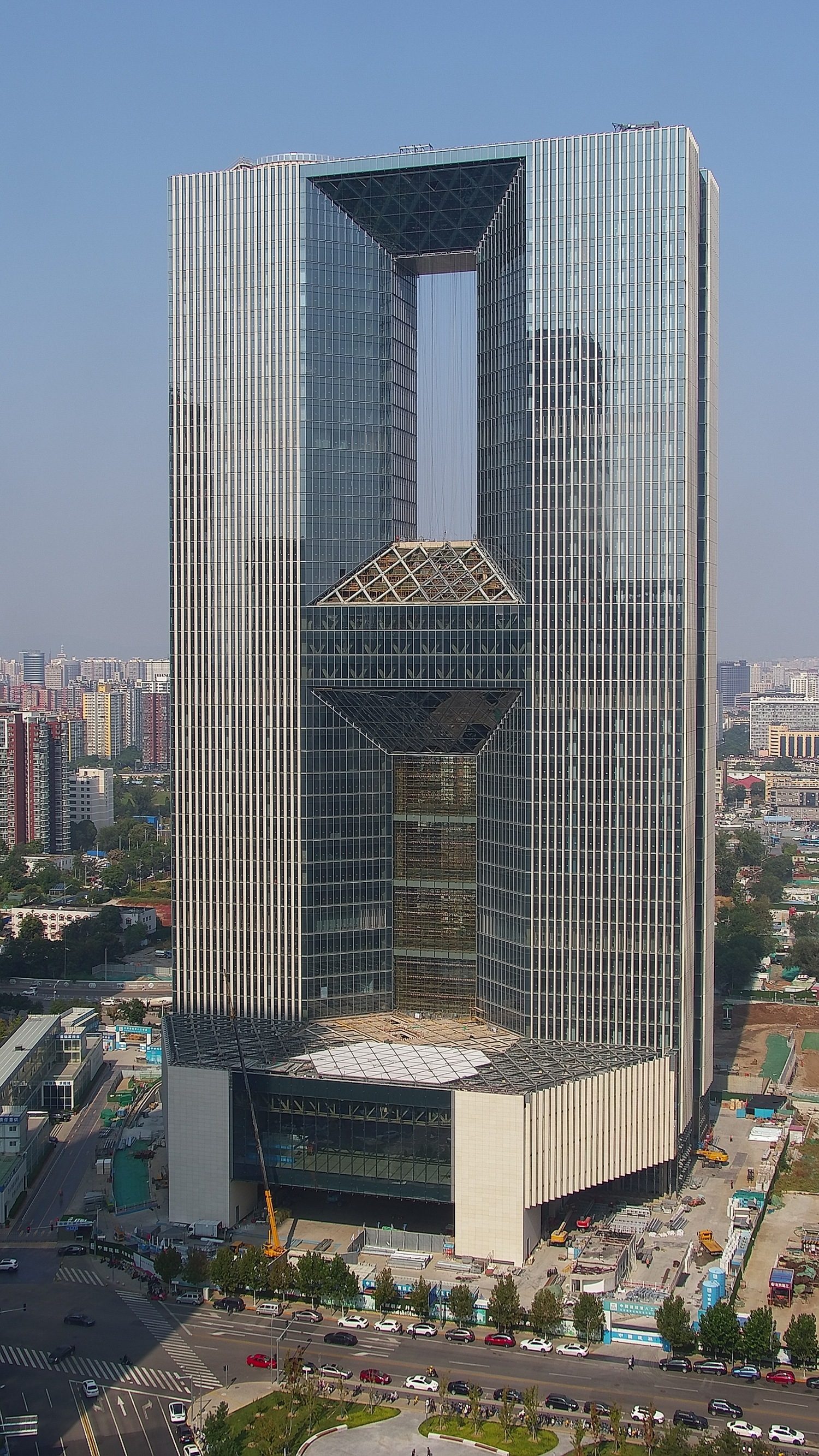

整個建筑呈現下合上開的“門”形造型,寓意“信息之門”,矗立于北京五站集合之地,是未來金融信息的中心。出彩的建筑設計、精湛的幕墻施工,吸引了來自中國、乃至全球的目光。
“國家金融信息大廈(北京)”效果圖
金融大門 信息中心︱國家金融信息中心(北京)由柯利達負責承建的幕墻標段,其幕墻總面積接近10萬平米,幕墻總造價近1.4億元,大體量單元幕墻(詞條“單元幕墻”由行業大百科提供),大跨度橫向拉索幕墻——外觀是一個完整的大門形狀。
值得一提的是,位于麗澤金融商務區的國金大廈北側玻璃幕墻,是目前國內最大的100米高空拉索幕墻!!!
面積約4000平方米,由56根橫索、14根豎索和855塊玻璃組成,使用的拉索直徑達到65毫米,相當于尋常拉索直徑的三倍。
強強聯手,行業工匠!國家金融信息中心大廈由中建八局總承辦施工,其幕墻顧問咨詢工作,由業界超高層大咖——ALT艾勒泰建筑工程咨詢(上海)有限公司負責,通過與幕墻承建方“幕墻大國工匠”柯利達和中南的強者與“墻”者的聯合,工匠與工匠的結合,讓幕“墻”成為經典。
柯利達【標段】的相關信息:
所屬城市:北京
幕墻承建:蘇州柯利達裝飾股份有限公司
高度:200米
建筑面積:23萬平方米
幕墻類型:玻璃幕墻+石材幕墻+金屬幕墻
幕墻面積:10萬平方米
幕墻造價:1.4億元
幕墻設計精英:張治國,王少華,吳晶
幕墻施工管理:劉建華、宋璐、鄧文興、丁海、吳文明、溫健、周細華、徐成
好項目,離不開好材料︱利用豐富經驗,制定詳細方案,確保工程按時、按質的完成,在項目中柯利達充分與以下的優秀材料供應商代表,開展深度合作:
型材品牌:AAG亞鋁
玻璃品牌:南玻
五金品牌:堅朗
密封膠品牌:硅寶
隔熱材料品牌:泰諾風(隔熱條)、新安東(密封膠條)
品質筑造最美“信息之門”
國家金融信息大廈項目采取中軸對稱的“準雙塔”布局概念,自然形成下合上開的“門”形造型,寓意“信息之門”,大氣方正,端莊凝重。
項目內部的4.5米超層高設計、千人會議廳智能化系統、共享中庭、垂直花園等一系列設計,能夠充分滿足龍頭企業和新興業態的高端需求。
幕墻主要包含:帶三角翼單元系統、不帶三角翼單元系統、拉索系統、石材及折線幕墻系統、斜面鋼框架采光頂幕墻系統等。
蘇州柯利達裝飾股份有限公司在全國擁有眾多的知名建筑幕墻(詞條“建筑幕墻”由行業大百科提供)項目案例,豐富的工程項目經驗,起到了至關重要的作用。
項目團隊充分利用BIM等技術應用,對幕墻設計及施工過程中會遇到的問題,進行分類,對不同類型的細節節點進行提前深化與討論,確保了項目進行中每個步驟的精確施工與工程時間節點一致,完美完成了工程項目任務。
單索重量較重,精度要求高,施工難度大!項目團隊經多次專家論證及現場試驗,采用分步分級對稱張拉的方法安裝預應力拉索,張拉采用雙控,即預應力鋼索的拉力為主,監測結構變形為輔。
特別是在項目塔樓南側,需要安裝玻璃幕墻第18根橫索,這根長度接近45米的鋼索,要被兩臺吊車同時吊至半空中,鋼索兩端被吊點固定,因左右跨度大,吊裝過程中不僅需要兩輛吊車的配合,兩端固定到目標位置后,還需要工人在高空中配合吊車操作。
項目施工過程中,對索拉力和鋼結構支座變形、內力進行監控,以保證拉索結構和鋼結構支座的安全性。
柯利達幕墻團隊在施工現場,全程對拉索安裝、玻璃夾具定位、玻璃安裝等各個環節精準定位,保證了玻璃安裝精度。
項目中帶三角翼單元幕墻系統,將40毫米厚的石灰石石材安裝至200米高度,突破了現行的幕墻規范。
在經過專家論證以及技術試驗,將敲擊式石材背栓優化為旋進式石材背栓,通過石材打孔增加四爪受力,增加線條分格減小單塊石材面積,優化背襯龍骨,保證了石材幕墻的施工及使用安全。同時,為了讓石材能安全上到200米高的“墻上”,每一塊玻璃幕墻中間都安裝了三角翼,用以加固。
47°夾角勾勒出的精美——斜面鋼框架采光頂幕墻,位于建筑的100米及200米高空,與平面呈47°角。
項目團隊在多次方案比選后,舍棄了框架式幕墻高空焊接(詞條“焊接”由行業大百科提供)的工作模式,將其優化成現場單元式做法。
在每個斜面,將160塊三角形玻璃框架地面拼裝為25個單元式菱形骨架,設置U形鋼支座保證幕墻上下可調節空間,整體吊裝安裝后,嵌入玻璃,施工精度及安全性變高,極大提升了安裝速度。
為更好地處理玻璃面積大(單塊面積超2.5平方米)的難題,團隊決定采用SGP玻璃膠片,它能夠改善夾層玻璃(詞條“夾層玻璃”由行業大百科提供)的剛度和殘余強度(詞條“強度”由行業大百科提供),提高采光頂玻璃的使用安全性能。
另外,通過在玻璃三角形邊部,增加防脫落型材構造措施,進一步增強斜面玻璃的可靠性。為更好地處理玻璃面積大(單塊面積超2.5平方米)的難題,團隊決定采用SGP玻璃膠片,它能夠改善夾層玻璃的剛度和殘余強度,提高采光頂玻璃的使用安全性能。同時,通過在玻璃三角形邊部增加防脫落型材構造措施,進一步增強斜面玻璃的可靠性。
由柯利達獲獎的“國家金融信息大廈”項目,更是以“中國信息大門”的樣子挺拔聳立,仿佛也為本年度的超級幕墻工程的入圍,設立起一道“高高的門檻”!
在首都美麗的夜色中,國家金融信息中心大廈與自然、夜空、燈光融合一體,成為一場大型建筑秀,玻璃幕墻的反照、立面若隱若現,國金——“柯”以美。
利好當下 筑夢未來!“國家金融信息中心大廈(北京)”幕墻工程項目,是2023年柯利達的年度巨獻,是行業頂尖企業實力的象征,是行業標桿。
中國幕墻網工程庫gck.www.gdjiasi.com正式收錄國家金融信息大廈(北京)工程,敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新!
國家金融信息大廈(北京)
國家金融信息大廈位于北京市豐臺區麗澤金融商務核心區 E02 地塊,是國家通訊社——新華社所屬重點文化和金融信息企業:中國經濟信息社、中國財富傳媒集團和新華網及中國圖片社有限責任公司總部辦公場所,是一座
未來,相信柯利達團隊仍將矢志不渝,堅持不懈的弘揚和發展“柯利達”精神,創造更好、更優秀的“中國式現代化”幕墻!
