摘 要：本文對一種新型的建筑外維護——單層索網結構體系點支式
玻璃幕墻作了較為詳細的介紹，并對這種
新型玻璃幕墻的工作原理，重要
節點的設計、制作及
預應力形成的施工要點作了闡述。
關鍵詞：索結構、玻璃幕墻、節點、預
應力、預張拉
前言
玻璃幕墻作為現代建筑“外表皮”在一定呈度上是現代建筑的重要符號。有些建筑理論家將當前建筑的趨勢總結為“光、薄、透“，現代建筑師們在進行建筑設計過程中把與人自然的交流，人們的視覺效果已經放到了一個非常重要的位置。建筑師們給玻璃幕墻的設計和制作者們提出了一個又一個新的課題，使玻璃幕墻越來越向著大空間、大通透、高性能的方向發展！玻璃幕墻的發展到今天已有幾十種形式。從有框到無框，從吊掛式到點支承，各種支撐結構形式的玻璃幕墻供建筑師們選擇，而最能體現大空間大通透的玻璃幕墻應屬近年來在幕墻業興起的索桿結構點駁接玻璃幕墻。
本文介紹的單層
懸索結構體系

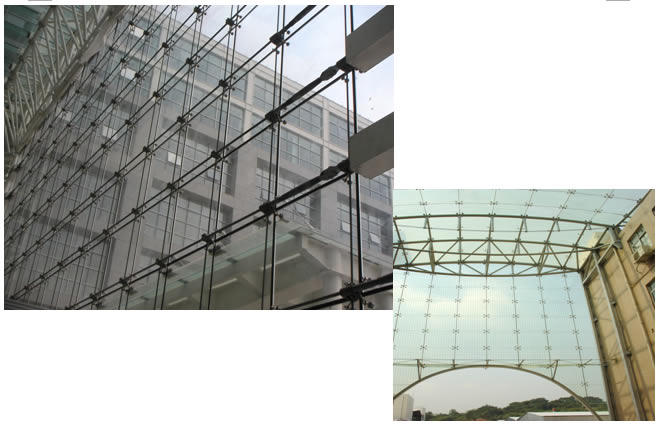

點支式玻璃幕墻又是一種全新的幕墻支撐結構體系，它的受力索工作狀態是雙向受力與雙層索桿體系的單向受力相比，構造簡單,索的工作效率大大提高，幕墻的體形更加薄、透、輕盈(圖1（1）) 。
1．單索結構幕墻的概念與工作原理
單索
結構玻璃幕墻是懸索結構點支式玻璃幕墻中的一種類型，其幕墻玻璃的
支承結構為單層
平面索網結構，它可以是一個單索網結構單元組成的，也可以由多個單索網結構組成的玻璃幕墻,（如圖2）大大節省了支撐結構所用的空間，對于玻璃幕墻支撐結構來說，是一種全新的受力體系。
