天津泰達—新型單元幕墻節能設計應用案例

來源:深圳市三鑫幕墻工程有限公司  作者:陳建輝、劉少鋒、謝靜  日期:2012-12-11
頁面功能 [字體: ] [ 打印 ] [ 投稿 ] [ 評論 ] [ 轉發 ] [ 啄木鳥 ]
【摘要】:本文介紹了天津泰達A、B及H2區幕墻節能設計,包括幕墻節能設計措施、節能材料應用及節能設計構造,重點分析了本項目單元幕墻細部構造設計對幕墻節能性能的影響。
【關鍵詞】:新型單元幕墻、節能措施、節能構造、光伏幕墻

  一、工程概況

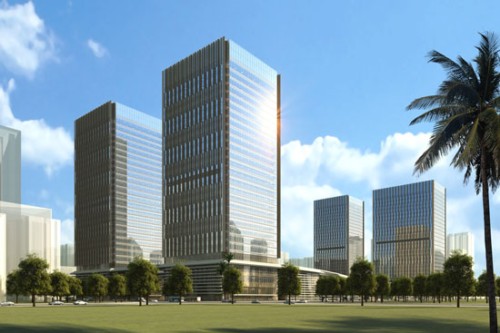

  天津泰達A、B及H2區幕墻位于國家級經濟技術開發區的泰達MSD核心區內,均為國際5A甲級寫字樓,嚴格按照美國綠色建筑LEED標準建造,廣泛采用Low-E玻璃幕墻、雙層呼吸式幕墻、光伏幕墻、室外遮陽、空調冰蓄冷系統、太陽能地源熱泵等系列環保節能技術,是建筑節能項目的典范。其中幕墻面積近20萬平方米,其中A、B區為四座辦公樓,外立面幕墻系統為:東西立面為帶豎向石材遮陽百葉單元式幕墻、北面為玻璃單元式幕墻、南面為外呼吸式單元玻璃幕墻。H2區主要由南面雙層幕墻太陽能光伏幕墻組成。

  二、各系統的節能措施介紹
  1、 南面雙層幕墻系統
  雙層幕墻構造:外層12mm鋼化玻璃,中間為250mm通道,內層透明部分為8+16A+6中空雙銀LOW-E玻璃隱框內平開門,非透明部分為雙艾特板內夾保溫棉,內外兩層采用同一斷熱鋁型材進行連接,隔熱層位于室內側,單元之間采用膠條插接,其中通道位置設置了可調控的電動遮陽百葉。夏天:通道百葉及空氣吸收太陽輻射熱后形成的煙囪效應,驅動通道內空間與室外進行換氣,帶走通道內的熱量,這樣可以降低內側幕墻的外表面溫度,減少空調制冷的負荷,降低能耗。冬天:利用通道吸收太陽輻射熱后變熱,提高了室內玻璃溫度,減少了采暖能耗。春、秋兩季溫度適中時,可以打開平開和室外自然氣溫交流而達到平衡。

  2、東西面帶豎向石材遮陽百葉單元式幕墻
  東西立面單元幕墻采用膠條插接系統,其組裝方式同戶做法,采用45°拼角,其保溫連續性和氣密性優于傳統單元系統。其構造為:透明與非透明部分璃均為8+16A+6中空鋼化雙銀Low-E玻璃,龍骨為斷熱鋁材,層間玻璃后側采用9mm艾特板+100mm保溫巖棉。水平每隔1800mm設置一道豎向石材遮陽百葉,有效提高了整個建筑的遮陽效果。

  3、太陽能光伏幕墻
  光伏幕墻及采光頂總計面積約1000平方米,系統總功率為47.565KWp,年發電量約為3.5萬度。太陽能電池板采用雙玻夾膠組件,選用日本京瓷高效黑色多晶體硅太陽能電池片。電池片規格為156*156mm,功率為3.75Wp。

門窗幕墻第一手資訊! 上中國幕墻網 news.www.gdjiasi.com 手機訪問地址 3g.www.gdjiasi.com

上一頁1234下一頁

工程名稱:泰達廣場A區、B區及泰達中央廣場項目A區(B區)塔樓幕墻專業承包工程 建設地點:天津泰達廣場A區位于天津開發區第二大街與新城西路交口,B區位于天津開發區第二大街與新城東路交口,泰達中央
