摘 要：本文通過用
丁基膠、
硅酮膠和
玻璃膠制作一系列
中空玻璃及
丁基膠/
硅酮膠/
玻璃膠的
相容性檢測及結果分析，得出
中空玻璃內、外道丁基/硅酮
中空玻璃密封膠裝框使用過程中發生溶解或
溶脹的根源之一在于使用了含礦物油的玻璃膠。
關鍵詞：中空玻璃 玻璃膠 礦物油 相容性
中空玻璃內道的丁基中空玻璃
密封膠和外道的硅酮中空玻璃
密封膠是直接密封為一體的。中空玻璃裝框使用的玻璃膠與中空玻璃外道硅酮中空玻璃密封膠通過點式直接接觸，與中空玻璃內道丁基中空玻璃密封膠屬于間接接觸。但無論是直接接觸還是間接接觸，中空玻璃的密封性能要求所使用的各種密封
粘接材料之間都應該具有兼容性好，不能產生溶解、溶脹等現象。
2004年底，上海某W玻璃公司采用內、外道丁基/硅酮中空玻璃密封膠組合所制作的中空玻璃交付客戶（
門窗公司），該
門窗公司采用玻璃膠裝框安裝到樓房上。使用2-3個月后，內道丁基中空玻璃密封膠不同程度地出現溶解現象——丁基膠沿著
鋁間隔框流入中空玻璃間隔層內，時值冬季，中空玻璃內出現

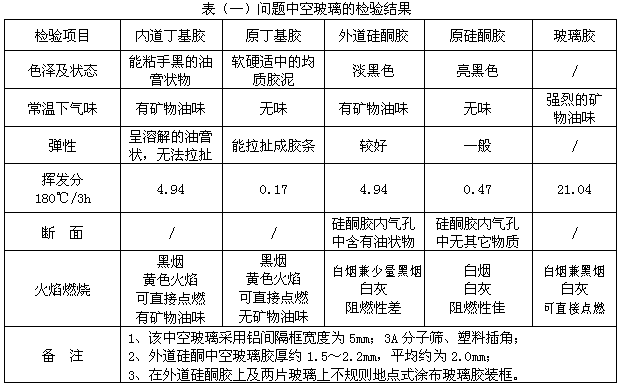

結露或結霜現象，中空玻璃完全密封失敗！通過對已出現問題的中空玻璃進行檢測分析，得到的檢測結果見表（一）。該中空玻璃的內、外道中空玻璃密封膠與原膠均發生了性質變化，即硅酮中空玻璃密封膠內氣孔充油呈溶脹現象，丁基中空玻璃密封膠由軟硬適中的均質膠泥狀態變成了能粘手黑的油膏狀，呈溶解現象。其它如色澤、常溫下的氣味、火焰燃燒特性及揮發分也均發生了根本性的變化。
為了了解中空玻璃內、外道丁基/硅酮中空玻璃密封膠裝框使用過程中性質發生變化的根源，濟南華亞密封膠有限公司摸擬制作了一系列中空玻璃并進行丁基膠/硅酮膠/玻璃膠三者間的相容性試驗。
一 、試件的制備
（一）中空玻璃試件的制備
中空玻璃尺寸均為5A：350X300，內道密封均涂敷華亞130型丁基中空玻璃密封膠，外道密封涂敷2mm厚的華亞Ⅱ型硅酮中空玻璃密封膠，而市售含礦物油的玻璃膠則采用單邊涂、周邊涂或點式涂與外道中空玻璃密封膠直接接觸，同時制作一組只涂內道丁基膠，外道硅酮膠和玻璃膠均不涂敷的中空玻璃作為空白對照試驗。
（二）丁基膠/硅酮膠/玻璃膠相容性試件的制備
在丁基膠和硅酮膠及含礦物油的玻璃膠的相容性試件中，丁基膠分別采用國內某品牌丁基膠、國外某品牌丁基膠，但主體試驗中丁基膠主要采用華亞130型丁基中空玻璃密封膠。把丁基膠制成圓型片，直徑為100mm，厚度為6mm，在圓型片正中間涂敷硅酮中空玻璃密封膠（國內、外某品牌硅酮中空玻璃密封膠，主體試驗仍主要采用華亞Ⅱ型硅酮中空玻璃密封膠），尺寸為65×65，膠厚度根據試驗設計要求為0～7（mm）。當硅酮中空玻璃密封膠基本
固化后，在其正中間涂敷市售含礦物油的玻璃膠，尺寸為35X35，厚度根據試驗設計要求為0～5（mm）。
與【】相關熱點資訊:
【了解更多 “” 相關信息請訪問
幕墻專區 】
