本篇文章內容由[中國幕墻網www.gdjiasi.com]編輯部整理發布：

表3. 乙廠水平鋼化爐(規格2400 x 3600 mm) 玻璃表面應力值及臨界直徑值

　　6.7 鋼化均勻度影響臨界直徑Dc：

　　鋼化均勻度是指同一塊玻璃不同區域的應力一致性(圖6),可測定由同一塊玻璃平面各部分的加熱溫度及冷卻強度不一致產生的平面應力（詞條“平面應力”由行業大百科提供）(area stress)，這種應力疊加在厚度應力上，使一些區域的實際板芯張應力上升，引起臨界直徑Dc值下降，最終導致自爆率增加。以下是用SM-100型應力儀測定的平面應力數值σ0 及計算出的考慮平面應力因素后的臨界直徑Dc值(與表面應力使用同一批樣品):

表3. 甲廠鋼化爐玻璃平面應力值及臨界直徑值

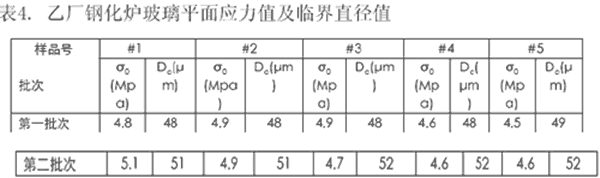

表4. 乙廠鋼化爐玻璃平面應力值及臨界直徑值

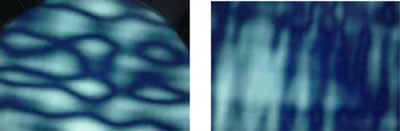

　　圖6.SM-100應力儀下鋼化均勻度直觀圖像(比較而言:左邊較差、右邊較好) 圖6中的左圖是甲廠鋼化爐生產的產品，右圖是乙廠鋼化爐出的產品。從中我們也可以直觀地看出鋼化爐的優劣。

上一頁1234下一頁

原文地址：http://www.52mqw.com/info/2006-8-8/3716-1.htm 此文由 中國幕墻網 點擊查看 www.www.gdjiasi.com 收集整理,未經許可不得轉載!
我要評論 (已有*人參與評論)
上一篇：玻璃幕墻癌癥-鋼化玻璃自爆(修訂版系列一)	【回到頂部】
