1工程概況

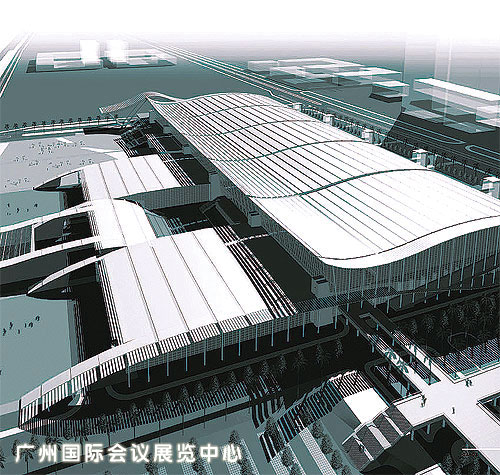

廣州國際會議展覽中心位于廣州市南部琶洲島地區的國際博覽區B區,工程總用地面積920000m2,首期用地面積439000m2,該工程一期工程總建筑面積39.5萬平方米,展覽大廳二層,層高15米,建筑物的最大高度39米,主體為”L”型,南北長396米,東西長525m。外部公共設施有天橋、通道、廣場、停車場、親水公司、碼頭等。。建成之后的廣州國際會展中心將成為中國最大的國際會展、投資貿易基地,對于強化廣州市成為華南地區中心城市的地位,促進廣州對外貿易及推動廣州展覽業的發展,發揮積極作用,并將成為21世紀廣州城市標志性建筑和旅游觀光景點之一(如圖一)。

圖一
2幕墻簡介和構思
根據建筑師的要求,整個展覽廳除了南面以外,其他三個面均采用鋼桁架支撐的抓點式大面板玻璃幕墻。幕墻總面積為69000m2,外圍部分玻璃幕墻包括東、西兩面幕墻、北面珠江散步道幕墻、內庭幕墻、餐廳幕墻。內部玻璃幕墻由包括四個展覽廳之間共八個面。

圖二
東、西兩立面幕墻前部呈魚身狀(如圖二),長170m,頂部標高39m,主體分二層,下層由0.000m至16.000m為砼結構.上層由16.000m至39.000m為鋼結構(展覽廳之間八個面幕墻構造作法同此)。由于上層主體結構與屋面結構設計位移為±150mm,根據需要,幕墻結構設計與主體結構連成一體,主體結構與屋面結構連接采用鉸支滑動機構連接;后部似魚在水面飄走時帶起的弧狀水。長112m,頂部高16m。主體結構為砼結構。砼結構和鋼結構柱均按10.0m跨度布置,在沿水平方向每5.0m布置了幕墻鋼桁架,水平方向采用預應力拉索結構按每10.0m跨沿垂直方向每2.0m布置。玻璃分格為2500X2000mm。(如圖三、圖四) 。

圖三

東西面標準單元一

東西面標準單元二
圖四 東西面標準單元
