　　標新立異的建筑無處不在，最近，成都天府軟件園里一座在建建筑又成功吸引了小編眼球，而網上對此建筑感興趣的粉絲也著實不少，紛紛尋問那棟“奇奇怪怪”的建筑到底是什么?

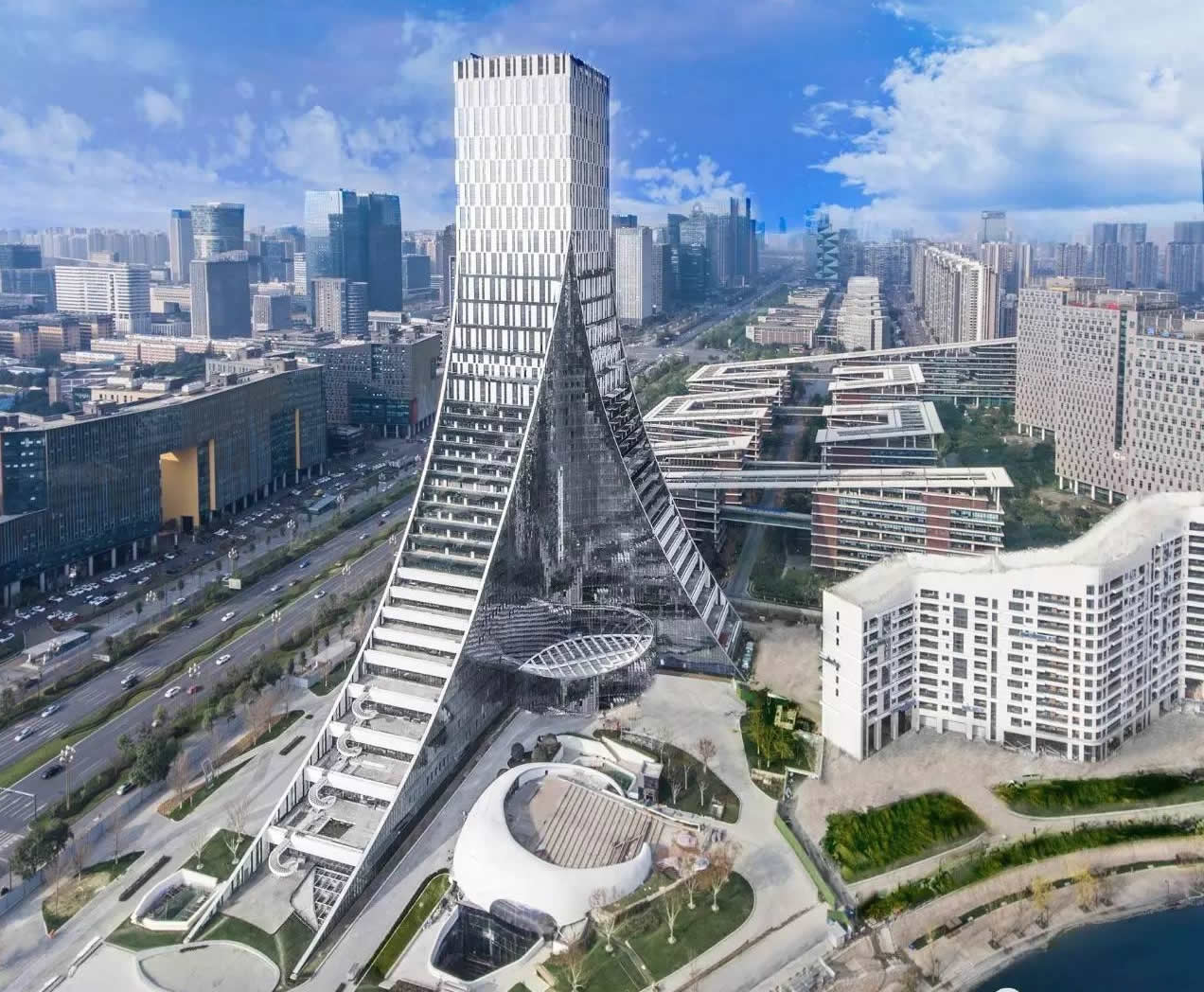

成都ICON·云端塔整體設計圖

　　經過小編多方探尋查實，終于得知這個項目叫“ICON·云端”，ICON云端項目位于成都高新南區南端，與華陽交界處，天府軟件園二期南側，西臨天府大道，東、南臨河，北臨天府軟件園二期。項目由一棟高端商業、辦公、酒店綜合體、一棟高級住宅、天府音樂廳及多功能小劇場組成，工程總投資18億，總建設用地面積約32786.38平方米，總建筑面積21.3萬平方米。項目于2012年11月開工，原本計劃竣工日期為2016年6月，但根據實際建設狀況，很顯然離項目竣工日期還有段時間了。

成都ICON·云端塔整體設計圖

ICON云端

查看詳細資料

欲了解本文中提到的"ICON云端"工程，
請"點擊圖片"進入_中國幕墻網[工程庫]子站。

　　而ICON·云端塔則為一幢高層建筑（詞條“高層建筑”由行業大百科提供），主體地上46層，高度為192米，建筑面積約為10.5萬平方米，其中地上為綜合樓，地下3層為服務設施、地下車庫及設備用房。建筑主體形式為鋼管混凝土柱、鋼梁、組合樓板的框架—鋼筋混凝土核心筒結構。ICON·云端塔作為成都市南大門的標志性建筑（詞條“標志性建筑”由行業大百科提供），在體現其地標建筑的獨特性的前提下，又要與天府大道沿街建筑群有機融合，因此，在建筑設計中，充分利用接近200米的建筑高度突出綜合體塔樓的體量，建筑后退道路紅線距離與用地北側的軟件園二期保持一致，使得城市道路的沿街立面得以延續。

成都ICON·云端塔工程圖

成都ICON·云端塔工程圖

　　云端塔在外形上運用“人”字形建設，幕墻形式頗為復雜，分別為干掛陶土板與玻璃幕墻相結合，其幕墻形式為框架式鋁龍骨全隱框玻璃幕墻，框式不銹鋼拉桿弧形全隱框玻璃幕墻，框架式鋼龍骨全隱框玻璃幕墻、干掛陶土板幕墻、框架式玻璃百葉幕墻系統，點式玻璃幕墻、全玻幕墻及鋁板幕墻等系統，是今年成都市幕墻規模最大的項目之一。此外，云端塔幕墻施工全程使用吊藍進行施工作業，云端塔安裝吊藍85臺，由于工程為成都市重點樣板工程，所以在吊藍施工的全部環節必須按樣板工程進行施工作業，施工要求非常嚴格，因此施工方制定了這套專項施工方案，以確保工程的完美呈現。

成都ICON·云端塔整體設計圖

　　其次，ICON云端塔由于形態復雜，多系統交叉配置，設計及施工難度大，為了合理利用資源，實現每一個環節上的成本控制， 將BIM（詞條“BIM”由行業大百科提供）技術應用貫穿于項目的設計、采購、施工全過程。云端塔6-29F中，樓層高度3.9m，梁底高度為3.05m，而業主方要求管底高度為2.8m。因此可容許走管的高度僅為250mm。在這個艱巨的問題面前利用BIM技術，充分利用次梁梁空高度，同時盡量保證通道處主管不交叉，歷經多次方案調整和配合，最終順利完成目標。
