2017年3月10日,由中國建筑金屬結構協會主辦,中國幕墻網承辦的第12屆AL-Survey 2016-2017年度大型讀者調查活動暨“我最喜愛幕墻工程”評選活動(簡稱:AL-Survey)頒獎儀式在廣州富力君悅大酒店隆重舉行,由蘇州金螳螂承建的蘇州中心廣場項目在歷經半年的層層篩選后,該項目最終榮獲 “我最喜愛幕墻工程”類獎項。
AL-Survey調查活動,從2005年9月開始,至今已經是第12屆。堅持“沒有黑馬,實至名歸”的評選風格,已成為廣大房地產開發商、設計院以及行業專家、顧問咨詢公司等讀者群體進行品牌選擇和產品選購的重要參考依據。而每屆的“我最喜愛幕墻工程”評選,更是以其“新、奇、高、大”的入圍標準,被喻為“魯班獎(詞條“魯班獎”由行業大百科提供)”的前哨站。

我最喜愛幕墻工程”獲獎工程承建企業上臺領獎

金螳螂幕墻設計研究院總設計師錢新宇先生上臺領獎
獲得此獎,能夠反映出業內對該工程幕墻施工技術的高度認同以及對江河創建實力的肯定,金螳螂始終致力于門窗幕墻技術的研究開發工作,長期與歐美、臺灣及香港等地區的幕墻公司及專家保持著多渠道的合作,培養了大批優秀的專業技術人才,開發研制出了各種性能優越的建筑幕墻和門窗(詞條“窗”由行業大百科提供)產品,主要包括:點支幕墻、單元式幕墻、框架式幕墻、節能環保鋁合金門窗、藝術鋼結構(詞條“鋼結構”由行業大百科提供)、金屬(詞條“金屬”由行業大百科提供)及玻璃屋面等六大類、數十個品種,承建的工程遍布中國的主要城市。 金螳螂具有強大的產品研發能力和工程設計實力,產品的多樣化和有針對性的設計能夠充分地滿足建筑師和業主對建筑的個性化要求,使建筑更加具有鮮明的主題和時代特征,成為現代化都市中的標志性建筑和靚麗的風景。加上"金螳螂"追求完美、客戶第一服務宗旨,使每一個工程都得到了業主的好評。

中國幕墻網總編 雷鳴 先生主持本次頒獎典禮

2017第十二屆AL-Survey調查活動頒獎儀式現場
蘇州中心廣場“未來之翼”項目,位于蘇州工業園區金雞湖西側,是蘇州東部綜合商務城的核心和制高點,與被稱為“世界第一門”的蘇州東方之門共同形成風格一致、面向金雞湖的城市建筑群形象。項目整體占地21.1公頃,總建筑面積約182萬平方米,其中地上建筑面積130萬平方米、地下建筑面積52萬平方米。

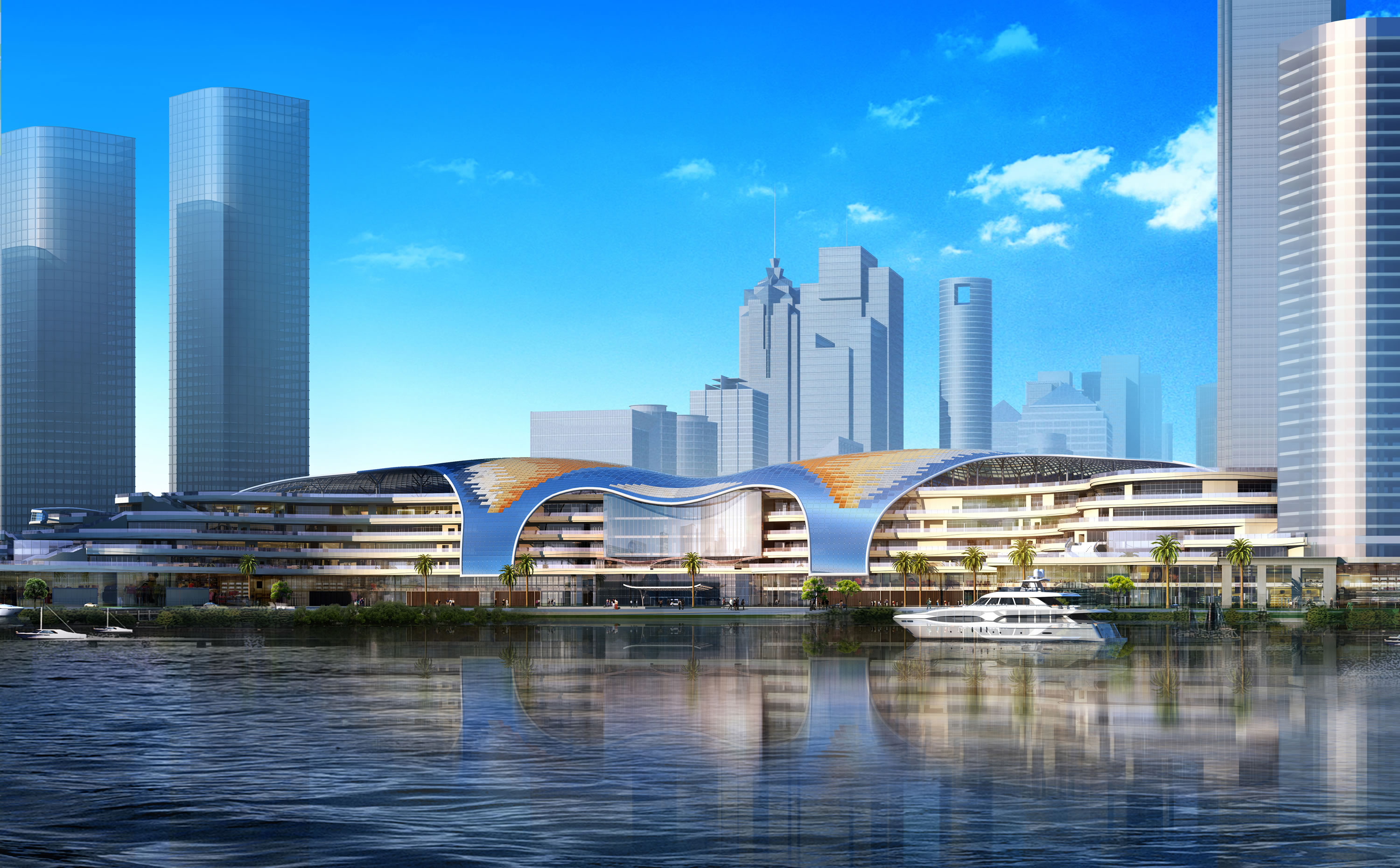

蘇州中心廣場“未來之翼”整體效果圖
該項目是蘇州金螳螂繼打造蘇州東方之門之后的又一力作,是目前全球最大的整體式自由曲面(詞條“自由曲面”由行業大百科提供)、同時也是世界上最大的無縫連接多棟建筑的采光頂;幕墻系統包括EWS01-EWS12,采光頂,大鳥屋頂,下層廣場,連廊,5#6#塔樓裙樓部分,室外吊頂,BMU防墜落系統等等;由于幕墻系統繁多,包括框架式玻璃幕墻、全玻幕墻、石材幕墻、金屬板幕墻、格柵幕墻、采光頂、GRC吊頂幕墻、蜂窩鋁板、鋁合金百葉、玻璃欄桿、雨篷、水幕墻系統、防風雨百葉、大鳥屋頂系統等,主要幕墻系統就有30余個,幕墻體量巨大,面積超17萬平方米,種類多,相互之間收口就多,且大量曲面、雙曲面等異形幕墻屋面采光頂體系使其該項目施工工藝極其復雜。

蘇州中心廣場整體效果圖
“未來之翼”主要幕墻系統有30余個,面積超17萬平方米,大鳥形屋面系統由一個整體的柔性鋼結構網格為主體,整體面積為3萬平米,整個系統橫跨距離平均為8米,支撐的最大跨度為50米。“未來之翼”所呈現出來的觀感是整體連貫的流線型雙曲面,設計施工現場工況復雜,整個建筑共144000個測量數據,10000多個異形網格,6947塊尺寸不一的玻璃板(詞條“玻璃板”由行業大百科提供)塊。玻璃采用大量冷彎技術實現曲面圓滑過渡。對于“對于雙曲面結構”和“柔性結構”所帶來的設計和施工難點,項目全程運用BIM技術,實現數據化控制,完美呈現“未來之翼”的光滑屋面效果。

蘇州中心廣場“未來之翼”樹形鋼結構幕墻
中國幕墻網工程庫gck.www.gdjiasi.com正式收錄蘇州中心廣場工程,敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新!
蘇州中心廣場
蘇州中心商場裙樓是該突破性發展計劃的重要組成部份,貝諾為其提供建筑及室內設計,其中將建成世界上最大的薄殼結構。蘇州中心預計將于2017年完工并投入使用。
蘇州中心廣場項目屋面幕墻工程包括A、B、C和J地塊及“未來之翼“屋面幕墻工程。J區作為整個商業的中軸線位置,南北分別連接BC區和A區,A區在立面上呈不規則分布,每層均有相對錯層,幕墻設計立面造型豐富,且材料種類相對較多,是把建筑作品與工藝品之間的距離拉得較近的一個區,未來之翼主要就在A、B、J三個區域形成,覆蓋整個中庭,分布在結構樓層上方,整個屋面為單層網殼結構,面積高達3.6萬平方米,空間線性復雜,網殼面均為空間曲面形狀,大鳥形屋面結構主要由屋面網格、樹形支撐柱、V形支撐柱及側面水平支撐桿等結構組成。內廷的觀光電梯外側就專門設計了觀賞性比較高的樹結構形狀的鋼結構。

蘇州中心廣場“未來之翼”利用BIM技術進行分析
“未來之翼”屋面系統由主體鋼結構系統和幕墻系統組成,其中鋼結構用鋼量約8300噸;屋面系統的玻璃和格柵,采用不銹鋼球膠夾具、不銹鋼擋堰、玻璃幕墻結構采用全隱框結構體系,并運用多種彩釉處理,局部使用彩色PVB膠片(詞條“PVB膠片”由行業大百科提供)。格柵和鋁板表面氟碳噴涂處理,色彩豐富。基本配置為10mm半鋼化玻璃+2.28PVB+10mm夾膠半鋼化玻璃(詞條“鋼化玻璃”由行業大百科提供),150mm*150mm矩形帶球絞不銹鋼夾板,鋁單板采用3mm,表面氟碳噴涂處理。未來之翼屋面玻璃板塊總共為10122塊,且每一塊玻璃的半徑都有所差異,這對施工來說絕對是一項重大考驗。

蘇州中心廣場“未來之翼”整體效果圖
在整個過程中,項目通過BIM模型實現數據化控制及管理,專業的團隊配以先進的儀器以及數據化的管理平臺,以經保證工程的質量,也成就了蘇州又一個偉大的經典工程。項目建成后,將是目前國內規模最大的城市綜合體,而這場建筑與視覺的饕餮盛宴,必將引領蘇州這座城市的發展與變革,并為這座千年古城開啟嶄新的未來!
如果您知道該工程的更多幕墻(門窗)參建企業、建筑型材、玻璃、膠、五金、隔熱材料等材料供應商信息,歡迎提供,經核實后,我們將免費發布。值班郵箱:712050366@qq.com
