幕墻“傳”遞文化美!
幕墻成就新“傳”奇!
鄂山川秀美，鄂人杰地靈，文化底蘊深厚;
湖北，長江流域的“文化”傳承核心區…
一座承載著千年楚韻的文化新地標（詞條“地標”由行業大百科提供）——湖北廣電傳媒大廈拔地而起，大廈不僅是湖北省委省政府、省委宣傳部高度重視，并直接推動的重大建設項目，更是我國中部首個“國家級”廣播影視媒體基地——傳媒領域的絕對地標性建筑、幕墻圈的又一“傳”奇工程!

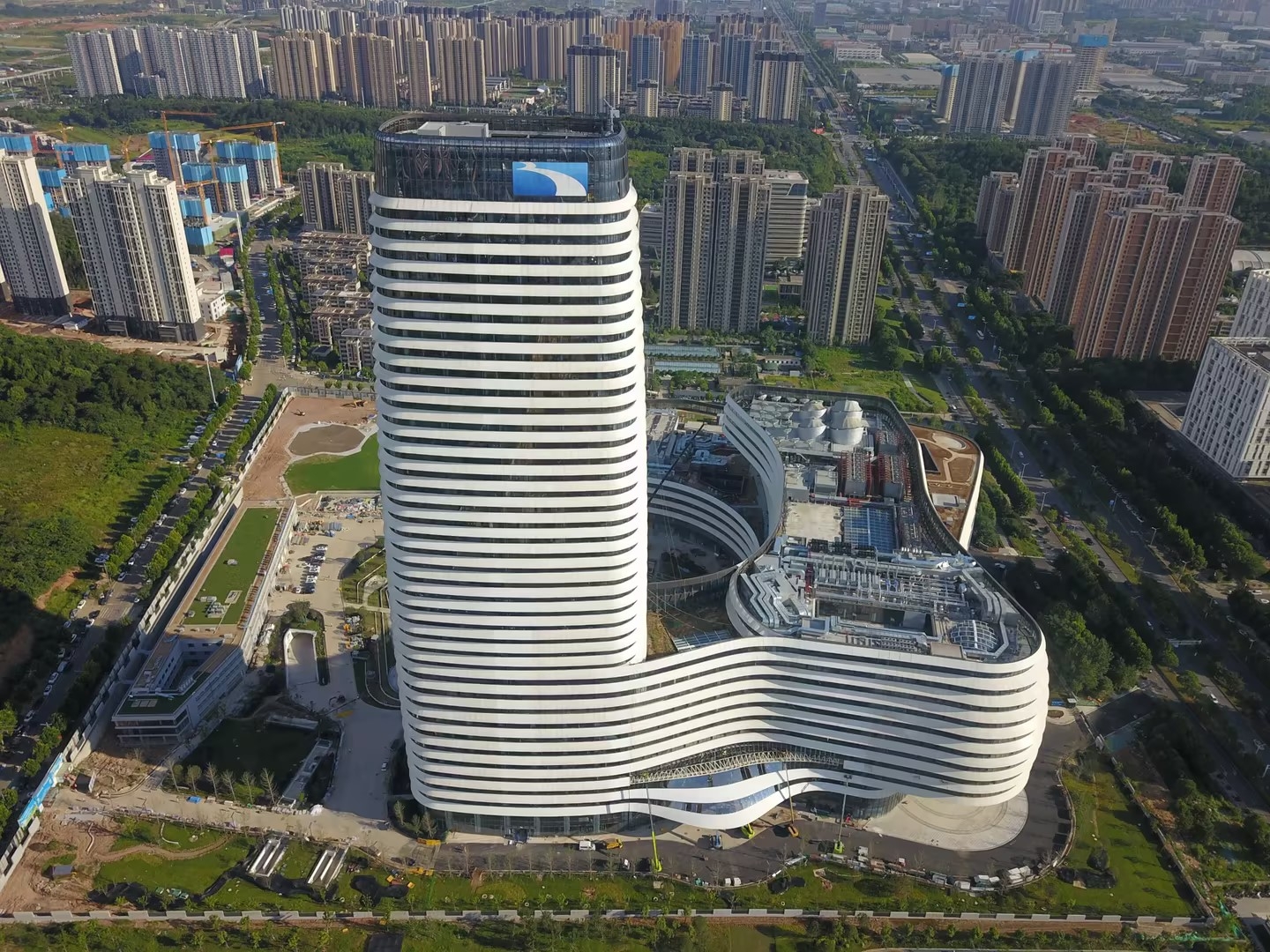

線條感十足的——湖北廣電傳媒大廈
湖北廣電傳媒大廈200米+高度
是光谷目前完工的最高建筑!
傳媒大廈——傳承文化之美，傳播建筑之美，也要傳遞幕墻之美!項目位于湖北省武漢市東湖高新技術開發區，總建筑面積40.54萬平方米，由一棟高203.5米的40層塔樓、64.5米的11層裙樓，及附屬設施組成。
項目的建筑設計方案由“華東院”親自操刀，主筆構建;深圳市方大建科集團有限公司負責幕墻的深化設計與施工落地。幕墻工程造價約1.8億，幕墻面積達到14萬平方米，單元板（詞條“單元板”由行業大百科提供）塊20,000多塊，其中異形和圓弧板塊單元體大約占項目1/3。
“行云銀沙”——湖北廣電傳媒大廈設計巧妙，將湖北當?shù)氐母呱搅魉坝^融入建筑當中，以層層銀沙堆砌，形成行云流水的有機形態，使得建筑更顯大氣優雅。配上方大施工的精致幕墻，共同營造出了武漢光谷中心的地標建筑，造就了長江流域中部的國家級廣播影視內容媒體基地。
中國幕墻網www.gdjiasi.com的讀者注意啦!這座總投資55億的大樓，規模僅次于央視大樓。
幕墻【標段】的相關信息：
所屬城市：湖北 武漢
幕墻承建：深圳市方大建科集團有限公司
建筑高度：203.5米
建筑面積：40.3萬平方米
幕墻類型：玻璃幕墻+石材幕墻+金屬幕墻+格柵
幕墻面積：13.5萬平方米
幕墻造價：1.8億元
幕墻施工管理：魏越興、李濤、黃仁耀、白海軍、王曉剛、王義豪
幕墻設計精英：甘志超、周鹍、王斌
型材品牌：華建
玻璃品牌：信義
五金品牌：堅朗、絲吉利亞
密封膠品牌：硅寶
隔熱材料品牌：源發(隔熱條)、聯和強(密封膠條)
作為一座位于城市中心的標志性建筑，其設計理念力求與眾不同，通過大膽的形態和立面處理，使其成為一道亮麗的風景線。
建筑采用流線型的造型，帶有流動感和飄逸感，給人一種時間與空間交錯的感覺。同時，建筑的縱向線條刻意強調垂直感，使整個建筑更加挺拔大氣。
在設計中考慮到廣電傳媒大廈的環保性和節能性，建筑采用高效的隔熱材料和節能設備，確保建筑在夏季保持涼爽，冬季保持溫暖。此外，建筑還設置有太陽能板和雨水收集系統，用于供電和灌溉，減少對環境的影響。
湖北廣電傳媒大廈整體采用流線型構造，將塔樓與裙樓完美組合，裙樓部分樓層輪廓存在交錯，會形成吊頂與露臺;而塔樓則通過東西側面與南北正面的不同的收縮距離，呈現出逐層收縮的動感視角效果!
項目立面為逐層漸變的單元幕墻，層間為外挑1.5m的三角形裝飾造型蜂窩鋁板，采用全流線型設計理念，形成流動的韻律，演繹“山水相依，銀河璀璨”的效果。
其中，塔樓東、西面收縮尺寸5750mm，南、北面收縮尺寸為3850mm，為保證立面外觀效果的連續，單元窗（詞條“窗”由行業大百科提供）與層間遮陽蜂窩鋁板模數存在對應關系，即下層的單元窗分格與三角造型板下口點對齊，上層的單元窗分格與三角造型板上口點對齊。
因此，對于層間三角形蜂窩鋁板，由于上、下層的玻璃分隔不一致，其斜邊與底邊在水平方向上的投影并不重合，故設計及后期下料時大量用到BIM技術。
中國幕墻網www.gdjiasi.com獲悉：通過該技術在本項目中的應用，方大建科成功將該項成果轉化為：實用新型專利技術(CN218479429U層間遮陽板與幕墻隔熱窗的連接結構)
說到另一項工程特點，不得不提到湖北廣電傳媒大廈的面子工程——“入戶雨棚”!項目南面的雨棚設計上采用了“鴨嘴”造型，然而由于主體結構（詞條“主體結構”由行業大百科提供）為鋼結構，且為總包單位施工，主體完成后，初步測量誤差很大。
方大的設計施工團隊，在實施過程中采用了3D掃描點云放線，首先通過精準還原主體鋼結構的輪廓，然后通過該輪廓模擬重建模型，再運用新技術還原表皮后，全程實現BIM下料。
精細化管控 體現在每個環節︱在幕墻工程中，眾多單元的定位水平將會直接影響后期幕墻安裝質量。作為武漢光谷中心的代表工程，湖北廣電傳媒大廈幕墻施工融入前沿BIM技術，全流程BIM配合參與建造!為高新技術開發區的智能建造樹立了創新標桿。
整體項目中幕墻的造型連續多變，設計中采用了大量的BIM技術，通過建立整個三維模型，將整個項目的外觀造型及效果展示出來。從而便于在檢查整體造型，及幕墻構建與結構的相對關系，解決相關專業交叉碰撞的問題。
同時，通過模型的參數化優化，確定各板塊及鋁板的分格及造型，進行分類整理，通過rhino及相關技術提取實際下料數據。
方大幕墻團隊通過BIM技術的嫻熟運用，大大降低了設計的工作量，提升了設計的效率，對現場的實施起到了更精確直觀的安裝指導作用，加快了項目的安裝進度。
介于塔樓造型逐層收縮變化、內退收縮，形成的曲面構造，項目中注重單元窗通透，纖細，簡潔，著重強調層間蜂窩鋁板的造型效果。
項目采用了層間遮陽蜂窩板與斷熱幕墻窗組合系統，通過幕墻窗連接在層間遮陽蜂窩板骨架上的構造，層間骨架先安裝，再安裝蜂窩板，最后安裝幕墻窗，規避后裝蜂窩板帶來的成品保護問題。
幕墻窗采用室內措施安裝，可加快安裝進度，同時降低安全風險;在滿足結構計算的前提下，將幕墻窗固定在蜂窩板骨架上，幕墻窗骨架可縮短，在方便現場安裝的同時，還能提高安裝精度，真正實現降本增效。
湖北廣電傳媒大廈的外觀設計——以現代科技感為題材，采用流線型的建筑形態和幕墻造型，深圳方大科建承建的外立面幕墻系統，通過玻璃和金屬材質的搭配，色彩、材質的呼應，實現了突出高科技業主品牌形象的初衷!
疊加整個建筑外部燈光精致而獨特的設計，智能調整的燈光色彩和亮度，使其在夜晚成為城市的亮點。
咫尺間觸碰巔峰!方大建科一直與城市共生，多年來為全球上千幢地標性建筑，構建出極具生命力的創新型幕墻，利用工匠精神的巧思打造出幕墻的超級設計理念!
佳作不斷!在剛剛過去的2023年，方大建科貢獻了：太子灣DY03-08項目、騰訊深圳總部項目之DY01-04、創金大廈項目、阿里巴巴華中總部項目、海天集團大廈、鹽田區小梅沙覲海廣場、前海金融控股大廈、OPPO 制造中心二-餐廳，廠房 4、孟加拉Pinnacle項目、墨爾本3 McNab Avenue項目、墨爾本187GSSA等經典幕墻工程。
致敬“墻”者，崇尚“窗”造!第30屆全國鋁門窗幕墻行業年會暨分會成立三十周年慶——2024年3月10日在廣州廣交會威斯汀酒店隆重召開。
年會上，中國建筑金屬結構協會鋁門（詞條“門”由行業大百科提供）窗幕墻分會發布了《第19次門窗幕墻行業數據申報及統計工作》成果報告。
同期，盛大舉行了2023-2024年度“TOP20幕墻工程”大數據入庫證書的頒發儀式!
“深圳市方大建科集團有限公司”憑借精湛的項目深化設計與施工技藝，最終贏得廣大終端客戶、行業專家、設計院、顧問公司的高度認可，攜湖北廣電傳媒大廈獲得“TOP20幕墻工程”大數據入庫證書。
中國建筑金屬結構協會鋁門窗幕墻分會副會長、中國幕墻網總編輯雷鳴先生，主持“年度TOP工程”入庫證書頒發儀式!
“行云銀沙”湖北廣電傳媒大廈——深圳市方大建科集團有限公司攜年度頂尖項目，憑借其“高、大、新、奇(高質量、大難度、新工法、奇設計)”的新時代地標幕墻、標桿項目特點，成功榮獲“年度我最喜愛幕墻工程獎”。
大數據“TOP20”工程|(幕墻類)
入庫企業代表登臺 領取證書
中國幕墻網工程庫gck.www.gdjiasi.com正式收錄湖北廣電傳媒大廈工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
湖北廣電傳媒大廈
湖北廣電傳媒大廈項目，位于湖北省武漢市東湖高新技術開發區，總建筑面積439,680平方米，建筑高度203.5米，由40層主樓、11層輔樓和2層地下室組成，幕墻面積約13.5萬平米，是武漢光谷中心的地標
玻璃幕墻、金屬幕墻、超高層……相搭配的建筑設計，幕墻施工，融匯共生，一切的工藝與技術如此和諧，共同描繪著“中國式幕墻現代化”的創新藍圖!
