三、角碼的受力分析

    橫梁角碼強度主要從以下三個方面進行校核:

    (1)連接角碼的端面承壓計算
    角碼壁抗承壓力為上文中螺栓所受總剪力V
    角碼壁抗承壓能力:

                N_cbj=D*t*[σ壓]
    式中:N_cbj為連接部位角碼壁抗承壓能力;

      D為連接螺栓直徑;

      T為角碼壁厚;

      [σ壓]為角碼抗壓強度設計值。

    角碼強度校核依據從N_cbj>V。


    (2)連接角碼抗剪強度校核
    角碼所受剪力:

    水平方向:=R_W/2
    豎向:V_w2=(R_G1+R_G2)/2
    角碼所承受的剪力:V=(V²_w1+V²_w2)^1/2
    角碼的剪應力:T= V/t/L
    式中:t為角碼壁厚;

     L為角碼長;

    角碼抗剪校核依據τ<[τ]角碼允許抗剪強度設計值。


    (3)連接角碼抗彎強度校核

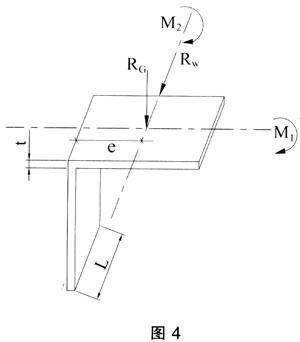

    角碼所受彎矩簡圖見圖4。

    圖中:

    R_G為幕墻(面板和橫梁)自重,大小為R_G1+R_G2;

    R_W為風、地震荷載;

    e為角碼中心到角碼邊緣的距離;

    角碼在水平作用力下產生的彎距:M₁=R_W*e;

    角碼在豎向作用力下產生的彎距M₂=R_G*e;

    抗彎截面為L(zhǎng)*t的矩形截面;

    相應水平力截面的抵抗矩W₁=t*L²/6;

    相應豎向力截面的抵抗矩W₂=L*t²/6;

    彎曲應力σ=M₁/W₁+M₂/W₂
    角碼抗剪強度校核依據σ<[σ]角碼允許抗彎強度設計值。


    參考文獻
    [1]《建筑結構靜力計算手冊》，第二版，中國建筑工業出版社.1998年9月。

    [2]《玻璃幕墻工程技術規范》，JGJ102-2003第一版，中國建筑工業出版社.2003年12月。

    [3]百科軟件.重慶大學與中國建筑金屬結構協會、內江市百科科技開發研究所開發。

    [4]劉鴻文主編.《材料力學》.第三版，高等教育出版社.1992年9月。
