將上述樣品進(jìn)行CIE色度測(cè)試，并采用CIE推薦的甘茨(Gans)白度公式
W
G,10=Y
10-800x
10-1700y
10+813.7
及亨特(hunter)白度公式
W
H=100-[(100-L)
2+a
2+b
2]
1/2
進(jìn)行了計(jì)算，結(jié)果列于表2。
從表中看出采用Ganshe和Hunter白度公式很難與目視結(jié)果相一致。故對(duì)透明玻璃需要新的白度公式來(lái)評(píng)價(jià)。
2.4 透明玻璃白度公式的選用與測(cè)試結(jié)果建立符合心理、物理的白度計(jì)算公式應(yīng)滿足以下條件：
（1）在系列白度樣品的對(duì)比中，要使得計(jì)算的白度值與觀察者的平均目視評(píng)價(jià)結(jié)果相符或相近。
（2）采用CIE推薦的照明和觀察條件。
（3）公式對(duì)普通透明浮法玻璃低白度也能測(cè)量。
根據(jù)上述條件，建立白度公式的步驟為：
通過(guò)查閱大量國(guó)內(nèi)外文獻(xiàn)，并進(jìn)行了大量測(cè)試工作，經(jīng)過(guò)擬合證實(shí)，我們認(rèn)為Simmingskold&jonsson的F公式較為適宜玻璃“白度”的測(cè)定。
F={900[(x"-x"
0)
2+(y"-y"
0)
2]+[(1-y/100)/2]
2}
0.5-0.04
F為無(wú)色因素越低表示玻璃“白度”越好。
根據(jù)測(cè)試結(jié)果，我們認(rèn)為將光源C改變目前常用的光源D
65，更能接近觀測(cè)者排序。
經(jīng)改變后的公式
F={900[(x-x
0)
2+(y-y
0)
2]+[(1-y/100)/2]
2}
0.5-0.04
式中x0=0.3138,y=0.3310
x=X/X+Y+Z
Y=Y/X+Y+Z
X、Y、Z為CIE色品坐標(biāo)。
舉例：某樣品X=79.17，Y=84.99，Z=90.43分別代入式（2）、（3）中將x=0.3810,y=0.338,將x、y、z、x0、y0值代入式（1）中得F=0.1405，根據(jù)上述計(jì)算方法將A、B、C、D、E樣品進(jìn)行計(jì)算。測(cè)試結(jié)果與目視結(jié)果如表3。從表3可以看出F白度公式基本與觀測(cè)者評(píng)價(jià)相符，為此選用該公式作為玻璃“白度”的定量評(píng)價(jià)標(biāo)準(zhǔn)。
3 應(yīng)用

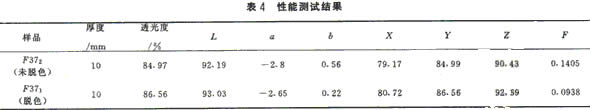

通過(guò)實(shí)驗(yàn)室小試研究中試實(shí)驗(yàn)，在中國(guó)耀華玻璃集團(tuán)股份公司500t/d浮法線首家采用復(fù)合脫色劑，對(duì)玻璃進(jìn)行脫色，效果良好。玻璃透光率提高，玻璃“白度”公式進(jìn)行定量評(píng)價(jià)，結(jié)果如表4。
4 結(jié)論
（1）對(duì)
平板玻璃玻璃“白度”評(píng)價(jià)方法是適宜的。
（2）玻璃“白度”定量評(píng)價(jià)可進(jìn)一步提高浮法玻璃質(zhì)量控制水平。
與【】相關(guān)熱點(diǎn)資訊:
【了解更多 “” 相關(guān)信息請(qǐng)?jiān)L問(wèn)
幕墻專區(qū) 】
上一頁(yè)12下一頁(yè)
