鉤掛式

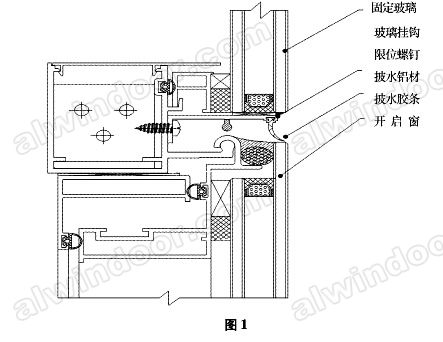

玻璃幕墻開啟扇在設計過程中，出來要考慮系統功能外，還要考慮密封、脫鉤、左右竄動等問題。圖1使我們在幕墻設計時采用的一種鉤掛式開啟扇形式。
從圖1中可以看出，由于與上下、左右
玻璃膠縫一致，開啟扇間隙為16mm，在此空間內完成披水膠條和開啟扇防脫限位塊的安裝，操作空間小，實施困難。同時當幕墻采用雙層玻璃時，用一般掛勾式的開啟扇的開啟角度也受到一定的限制。往往有的設計時，加大開啟扇上邊的間隙，有的達到20mm以上，這樣破壞了建筑幕墻外觀線條的一致性，視覺不流暢。開啟扇的粗大黑邊影響幕墻的整體效果。
在設計時，往往把安裝披水膠條鋁型材與開啟扇上限位塊做成一體，與幕墻橫梁連接。在圖1中，在限位塊相應位
銑槽，以能通過其連接的
螺釘。而其連接必須在開啟扇安裝后實施。操作難度較大，在施工中，工人因安裝困難而不按要求安裝的情況，時有發生，帶來安全隱患。
其實，鉤掛式開啟扇和其它連接開啟方式比較，需要解決的問題就是安全穩定的可靠性，也就是通常經常遇到的脫鉤、竄動、水密性等常見問題。
4.鉤掛式開啟扇掛鉤分體設計
一般的掛鉤圓弧凸柱都是與幕墻

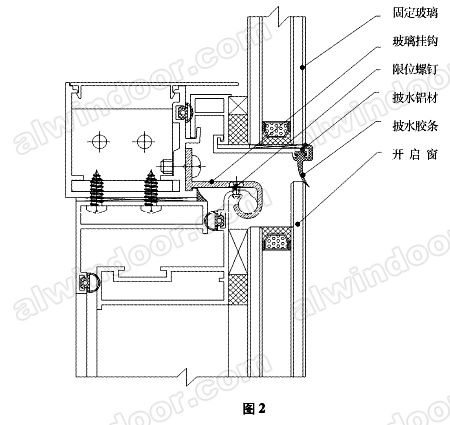

鋁合金橫梁或開啟窗框為一體，開啟窗扇為鉤狀，安裝時開啟窗扇掛在圓弧凸柱上安裝。根據目前幕墻開啟扇存在的問題，我們經過分析研究論證，我們把開啟扇掛鉤進行改進。見圖2
這種系統的特點就是掛鉤單獨分體的安裝方式，掛鉤在開啟扇組合式，與開啟扇組合一起，然后與幕墻橫梁螺栓連接固定。這樣，開啟扇被套在掛鉤內，只要掛鉤與連接螺栓不出現破壞性的間題，就永遠不會脫鉤。
為防止開啟扇左右竄動，我們將掛鉤加工豁口或在掛鉤端部安裝z個限位螺釘。
為了防止大量的雨水進人開啟扇與開啟窗框之間腔體內，我們在安裝開啟扇(掛鉤)
后，安裝披水
鋁材披水膠條。披水鋁材與固定玻璃副框掛接后，與玻璃間隙塞填
膠墊，這樣既防止玻璃與鋁材的硬性接觸，又克服披水膠條鋁材的脫落。當有少量雨水進人后，將會沿著玻璃與鋁材的空間流到開啟扇兩側邊，從下邊排出窗外。

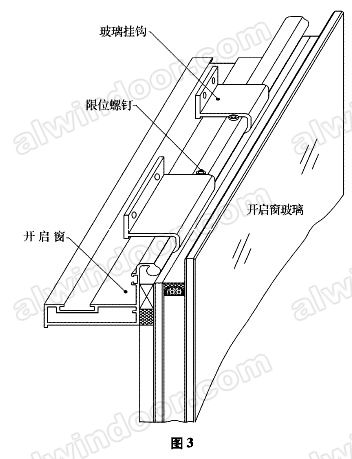

為了安裝方便，可以將掛鉤分段加工與安裝。分段尺寸可經過設計計算來確定。見圖3軸側示意圖。
玻璃掛鉤分段后，不但節約材料，安裝方便，而且便于開啟扇的調整，保持開啟扇處于自由狀態，不會因為鋁料的變形而造成安裝
應力，使開啟扇安裝后不會產生變形或有變形趨勢。同時保證掛鉤處于大面積接觸，保證開啟自如。
５.鉤掛式開啟扇掛鉤強度計算
掛鉤計算
北京C類地區，建筑高度100. Om;開啟扇分格取最大1200mm x 1800mm，
中空玻璃
+12A+6;掛鉤連接螺栓M6一25;掛鉤分段長度100mm。
