　　由圖2-11b、圖2-11c可知，濺射電功率和膜層的透射率、反射率成線性關系。隨著濺射電功率的增加，透射率逐漸減小，反射率逐漸增加。這說明隨著Cr-CrN膜層厚度的加，透射率減小，反射率增加。

　　圖2-11d中濺射電功率與表面電阻的關系曲線不呈線性關系，但為一條有規律的曲線，隨著膜厚的增加，表面電阻逐漸下降。Cr-CrN膜主要控制了膜系的陽光透射率和反射率，決定著整個膜系的遮陽系數。當膜層的透射率從8~35%變化時，其遮陽系數從0.25變化至0.55。

　　第一層SnO₂膜的測定條件，是在保持第二層SnO₂膜層厚度不變，并恒定膜系的光透射率為20%±1.5%。通過逐步增加第一層SnO₂膜的厚度，鑒別反射光的顏色，其結果見表2-32。

表2-32 第一層SnO₂膜厚與膜系反射色關系

第一層SnO2膜濺射 電功率(kW)	<4~6	<5	<7~9	<10~15	<17~18
膜厚度(nm)	<18~22	<30	<40	<80	<90
反射光	灰色	金黃色	青銅色	藍色	綠色

　　實際上，隨著第一層SnO₂膜厚度的變化，各種顏色變化是逐漸過度的。其中金黃色的區域比較小，銀色、表銅色和藍色比較穩定，反射色區域比較開闊。

　　在SnO₂膜.形成過程中，伴隨著化學反應：

　　Sn + O₂ →SnO₂

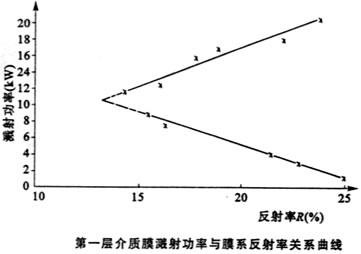

　　這一反應是在濺射室內發生的，形成SnO₂與玻璃的SiO₂在結構上相似，SnO₂膜與玻璃表面之間是通過分子鍵力的物理結合，能比較牢固地結合在一起，從而保證了膜層的牢固度。圖2-11e所示的第一層介質膜的膜厚與膜反射率的關系曲線存在一個轉折點。在介質膜的膜層較薄階段，膜系的反射率隨著膜厚的增加而下降，達到轉折點(轉折點在濺射功率為7~9kW之間，厚度為35~45nm之間，反射率為13%~14%)后，隨著厚度的逐漸增加，反射率逐漸上升。這種現象的出現原因如下：金屬膜層的反射率比該介質膜層的高，當在較高反射率的膜面上涂加一層反射率較低的膜層時，會降低整個膜系的反射率，而且表面上反射率較低的膜層越厚，其影響越大，因此，就出現了在開始階段隨著第一層介質膜厚度的增加，反射率逐漸下降的現象。但是，當介質膜厚度增加到一定程度時，對光線起主導反射作用，由金屬膜轉為第一層介質膜，金屬膜對反射率的作用已變得較小，所以就會出現經過一個轉折點后，膜系的反射率隨著第一層介質膜厚度的增加而上升。

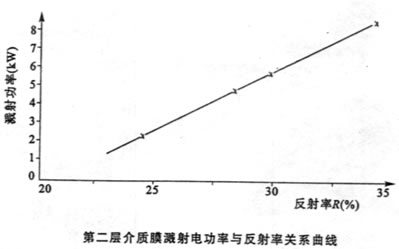

圖2-11e 　　當僅鍍Cr-CrN及第二層SnO₂膜，并保持透射率不變(透射率保持在20%±1.5%)時，測得不同厚度的第二層SnO₂膜與膜系反射率的關系如圖2-11f所示。

圖2-11f 　　由圖2-11f可知：膜系的反射率隨著第二層SnO₂膜厚度的增加而逐漸上升。這是由于第二層SnO₂膜位于反射率較高的Cr-CrN膜的后面，增加了膜系的厚度，而使膜系的反射率增加。這與第一層SnO₂膜對膜系反射率的影響有所區別。這層SnO₂膜致密度較高，是Cr-CrN膜較為理想的保護膜層。


　　綜上所述，陽光控制玻璃各層膜的功能歸納為：第一層膜的厚度決定鍍膜玻璃反射光的顏色；第二層膜的厚度決定鍍膜玻璃的透射率和反射率；第三層膜對鍍膜玻璃的膜層主要起保護作用，其厚度對鍍膜玻璃的反射率也有一定的影響。在技術文件中要標明顏色代號和透光系數(如南玻寶石藍有SBL8、SBL12、SBL20；藍色有TBG20、TBG30、TBG40)。


　　未完待續......
