如何讓中空玻璃煥發溫暖的生機?
中空玻璃的邊緣區域是整個玻璃系統中溫度最低的區域,這主要是因?yàn)橹锌詹AУ倪吘墔^(qū)域(周邊)是凝露開始形成的地方。在我們居住的一些地方,冬季的溫度可以降到零下30℃,或者更多。在這些地方,人們通常會選擇三層玻璃的
門窗系統或雙層
門窗系統。這種系統一般較為笨重。而在北方的一些
高層建筑上,我們通常會運用一些其他的
保溫方法來確保玻璃系統的非凝露性。
但隨著中空玻璃長時間的應用 ,我們發現有很多因素在影響著中空玻璃的工作壽命。這些材料必須做水蒸氣傳輸、氬氣保持、格條粘貼、抗紫外線和在封閉單元的功能性材料的排氣性的測試。
在冬夏溫差較大和能源浪費嚴重的地區,通過玻璃損失的能源占總損耗量的百分比率逐年升高。我們常用的中空玻璃比一般的單層玻璃在
隔聲、
隔熱等方面已有了很大的提高,但由于各層玻璃之間仍沿用普通
鋁隔條,導致有一部分熱量可通過
導熱率很高的鋁隔條傳遞,也曾經使中空玻璃的
導熱系數很難再降低。當注膠式斷熱技術的設計師們看到這一難題時,一個非常有創意的想法油然而生。如果利用注膠式斷熱技術將中空玻璃的鋁隔條也設計成斷熱
冷橋系統,就有可能將這一難關攻下。經過長時間的設計和實踐,一項具有歷史性意義的技術誕生了,并同時獲得美國專利,這就是注膠斷熱技術的一個重要分支—WARM-LIGHT斷熱鋁隔條技術。這是一種與現在市場出現的軟性
暖邊系統截然不同的新技術。
我們可以從以下幾個方面來詮釋W(xué)ARM-LIGHT斷熱技術的要點:

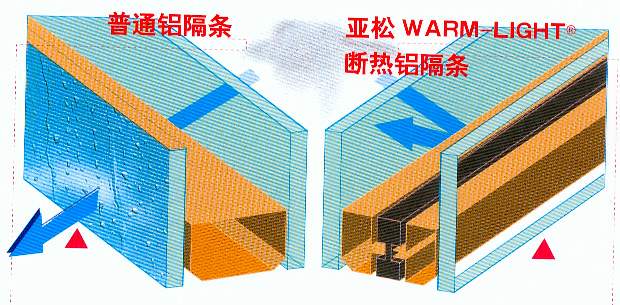

1.Warm-Light斷熱系統可有效防止門窗上發生的冷凝現象
我們可以運用注膠斷熱的原理和不同的設計方法來完成Warm-Light斷熱鋁隔條的制做。
為了說明這種隔條的性能特點,我們使用了一種電腦仿真程序,設置了Warm-light鋁隔條、普通鋁隔條和
不銹鋼隔條的實驗?zāi)P汀N覀儼l(fā)現,普通鋁隔條在鋁門窗
型材和玻璃相接處的溫度是-0.1℃,不銹鋼隔條是0.4℃,Warm-light是5.3℃。同樣,我們?cè)谀敬跋到y(tǒng)中做同樣的實驗,對于窗材與玻璃相接處的溫度,鋁隔條是-0.1℃,不銹鋼隔條是0.4℃,而在同一點上,Warm-light的溫度是5.3℃。
我們也可以將這三種中空玻璃隔條進行實驗測試:在一個小于25.4mm的空間距離內,中空玻璃邊緣區域的溫度可以從11℃變至0℃,以下圖示代表著在使用這三種隔條時,玻璃表面所經受的溫度變化。
注:25.4mm是從門窗型材與玻璃接觸點開始計算,向玻璃上方延伸的距離

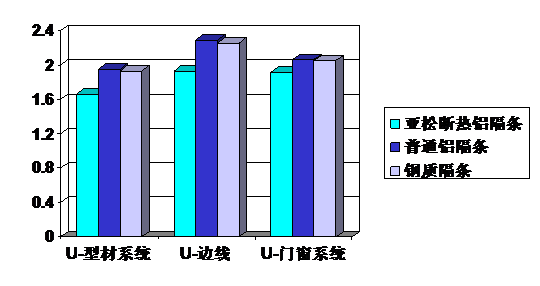

抗凝露系數(CFR),是衡量門窗系統抗凝露能力的參數。從以下實驗結果圖示,我們可以看出Warm-light斷熱鋁隔條比不銹
鋼材料增加120%。而
U值被降低到0.19W/m^2*C
2. Warm-light 斷熱系統如何使鋁窗的U值達到0.44
根據美國馬塞諸塞州的規定,民居更換門窗時必須使其U值低于0.44。這樣可能對有些窗型來說是比較困難的。那么,我們能否幫助建筑門窗制造商達到0.44U值的要求呢?雖然,這個目標實現起來有些難度,但是,如果利用Warm-Light系統就有可能實現。
目前,歐美門窗系統的隔熱性能主要基于一個比值即U值。U值是衡量門窗熱量傳遞性能好壞的數值。U值越低,所散失的熱量就越少。當然門窗產品還有另外幾個關鍵值:如遮陽系數—用來衡量門窗對陽光透射的屏蔽性能;空氣泄漏量——用來衡量門窗產品的氣密性。那么,亞松技術如何使鋁窗達到0.44的U值呢?為了作到這一點,我們必須將其他的門窗隔熱方法綜合使用。它的配置條件是使用注膠式的隔熱鋁門窗型材、填充惰性氣體的中空玻璃(玻璃為Low-E玻璃,并配置Warm-light中空隔熱鋁隔條)、良好的密封處理和正確的五金件安裝。如果我們能夠作到這一點,鋁窗的U值就可以被降至0.44,甚至更低。
3. Warm-light 斷熱系統具有良好的機械性能
許多斷熱鋁隔條都定位于商業或民用,Warm-Light⑩ 在民用市場應用良好,令人稱奇的是它的性能多樣性使得它在商業領域也能有良好表現。Warm-Light⑩是僅有的幾種可以改善門窗整體結構性能的技術。亞松已經對Warm-Light⑩和一般商業建筑用的普通鋁隔條進行測試。商業建筑的結構要求和風壓以及整個門窗的結構穩定性都要考慮,它們?cè)诒3纸ㄖY(jié)構完整性同時還要經得起檢驗。由于繼承了AZON聚氨酯隔熱膠優良的力學性能和傳統的槽鋁式設計,使得AZON WARM-LIGHT硬性暖邊系統具有了良好的機械性能,是唯一一種可以適用于高層建筑門窗幕墻系統的中空玻璃暖邊系統。
(A)中空玻璃鋁隔條的變形量分析

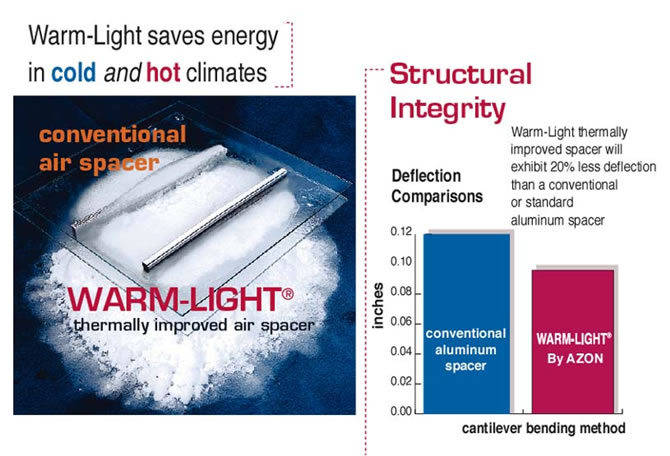

懸臂梁彎曲性實驗

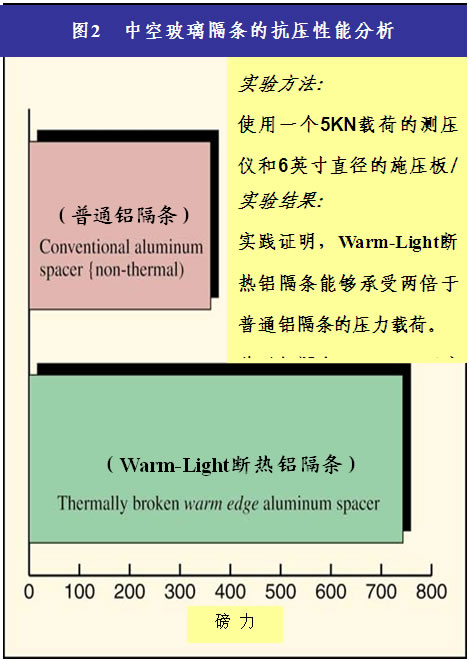

(B) 中空玻璃鋁隔條的抗壓性能分析

由于這種中空鋁隔條具有良好的隔熱性能、抗壓性能和密封性能,在中國大陸,已經有數家玻璃制造公司將Warm-light運用在了東北地區的幕墻工程上,并體現出了良好的收效。除此之外,機場工程對它的高吸音性能可以詳加利用,博物館則正在使用包含兩層Warm-light的三層玻璃來防止年代久遠的文件或藝術品上生霉。同時,我們可以看到在颶風多發區,Warm-light正在成為可以高效抗風壓和水壓的的中空玻璃用斷熱鋁隔條
有關Warm-Light的性能實驗
從絕緣隔熱玻璃問世以來,在改善最終門窗性能上已經取得了長足的進展。低輻射膜、惰性氣體和中空玻璃隔條是比較集中的幾個重要領域。其中中空玻璃鋁隔條主要用于改善玻璃的邊線溫度。普通鋁隔條只是比較耐用,隨著中空玻璃長時間的使用,許多因素可以影響中空玻璃的壽命,特別是水蒸氣傳輸、氬氣保持、格條粘貼、抗紫外線和在封閉單元的功能性材料的排氣性。經過最新的行業檢測,證明亞松的Warm-light隔熱鋁隔條即使在潮濕和其他野外條件下表現仍舊良好。在北美,許多玻璃和門窗制造商都將產品送往美國和加拿大的實驗室和檢測中心進行檢測,以下是一些主要的實驗方法和部分實驗結果。
ASTM E773 E774

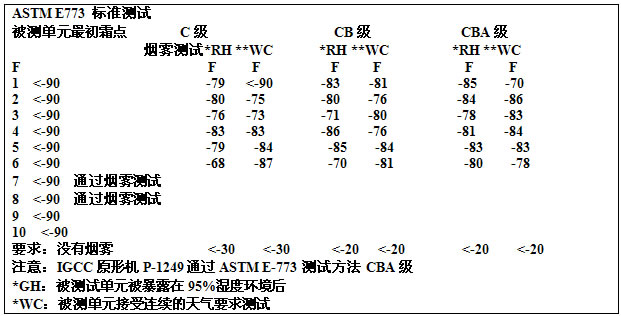

美國檢測和材料協會(ASTM)已經為中空玻璃制定了統一標準尺寸、單位數量、檢測時間和性能要求。ASTM E773是一種檢測密封條的耐用性的標準。ASTM E774是根據在各種氣候條件下檢測的耐用性將中空玻璃分成三種。當各種循環的數字出來時,把標本移走結霜點就獲得了。標本會被分成三類Class C,Class CB,Class CBA,最后一種是最高等級。每個中空玻璃生產廠家都會做產品檢測,Warm-light已在各種安裝形式下作了檢測并成功地獲得了CBA等級。

霜點測試
這項測試是檢測在玻璃的外表面溫度達到多少時內表面才會結霜或凝露。中空玻璃在零下23度時如果3分鐘以后,霜或凝露還沒形成那么就通過了測試。加拿大中空玻璃協會(IGMAC)和密封中空玻璃協會(SIGMA)已分別為制定了標準檢測溫度。
加拿大煙霧檢測
中空玻璃生產廠商在裝配中空玻璃時要確保工作區域清潔,同時使用那些不會造成漏氣和在中空部分產生煙霧的領部件。煙霧檢測的最嚴格程序是CAN/CGSB12.8。兩扇355.6毫米×504毫米中
空玻璃窗被裝置在一個實驗箱中,箱內裝有一盞紫外線燈和一臺小的循環扇以保持溫度在60度。
它們被放在這種環境中七天,然后放在一個特殊的觀察箱中。觀察其內表面是否有煙霧或其他殘余。
達拉斯煙霧測試
亞松(AZON)的質量控制程序要求持續的隨機檢測。一個結果相互聯系的屏幕測試已經設計于增加測試的頻率和減小測試的難度。原來這項測試是用于估算印刷窗格的抗紫外線能力。再實驗杯底的沉淀物可以用來估算隔條的質量。
水蒸氣透過率

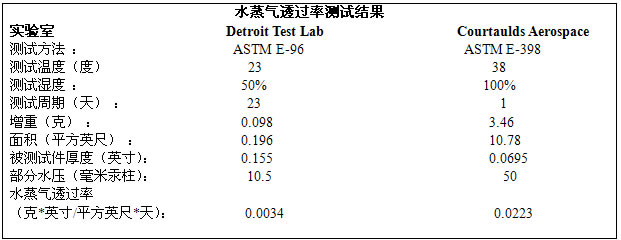

在生產中空玻璃時實驗密封膠是為了保持良好的密封性。有一個可以阻止水蒸氣透過的密封單元是很重要的。水蒸氣透過率(MVT)測試是為了檢測密封膠的水蒸氣透過率。水蒸氣一定不能進入中空部分。
表二

氬氣保存能力
保持氬氣的泄漏和阻止外面的水蒸氣進入中空玻璃的中空部分一樣重要。加拿大中空玻璃協會(IGMAC)和密封中空玻璃協會(SIGMA)正在尋找最有效的測試氬氣保存能力方法。因?yàn)闅鍤獗瓤諝庵兀园褍蓪硬Aеg的空氣抽掉再充入這種惰性氣體已經被證實是提高中空玻璃性能的有效途徑。可是氬氣是看不見的,所以當一個中空玻璃單元充入氬氣時就有一個問題會有人提出來,即“氬氣的保存有效期是多長?”加拿大中空玻璃協會(IGMAC)正在采取措施來測量中空玻璃中的氣體。

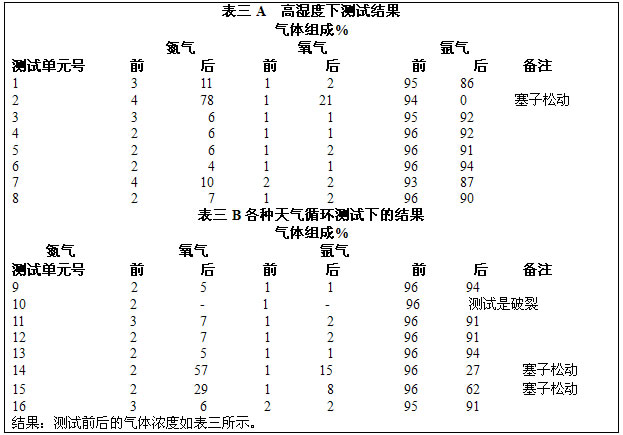

Warm-Light 的測試結果見表三。

密封膠的親和性
ASTM C794-80是一個粘附力測試,SIGMA73-8-26是一個密封膠的親和性測試。它們都是用來測試生產中空玻璃的密封膠和隔條的親和性。
Warm-Light 隔條已經和幾種密封膠系統作了親和力測試,測試結果顯示它的親和力良好,和所測試的任一種密封膠都能很好粘附。
紅外線溫度記錄法測試
通過使用紫外線來顯示和記錄熱學性能來獲得溫度測試結果。中空玻璃被裝在一個152.4毫米的固定架上并放置在一個環保的房間里。外面的溫度保持在零下20℃,風速是12公里/小時。里面的溫度保持在20℃。
用一架紅外攝像機來記錄從隔熱條邊到玻璃中心不同位置玻璃內表面溫度變化。裝在玻璃上的熱電偶用來改變攝像機的讀數。
結果顯示:與配備普通鋁隔條的中空玻璃相比,配備Warm-Light的中空玻璃可以提高熱學性能2.8℃到5.0℃。
加工工藝及使用特點:
對于生產者來說,Warm-Light⑩:
◇易于安裝裝飾條
◇無須投資任何新設備
◇無須改變生產加工方式
◇各種膠粘劑適用
◇可采用機械連接或彎曲成所需的任意形狀
◇在極端溫度條件下或曝曬于陽光下無變形現象
對于門窗購買者,Warm-Light⑩:
◇可有效減少凝露現象
◇可提高玻璃表面邊線溫度
◇可降低整個門窗系統的K值
◇是市場上最具特點的隔條
◇不會變形
“提高生活質量、為世界節約珍貴的能源”一直是亞松所秉承的誠信宗旨。(待續)與【】相關熱點資訊:
