針對舊窗洞口尺寸不一致。首先保證陶土板同層水平度和立面
平面度，保證鋁單板裝飾柱豎向
垂直度，新窗鋼
附框設計為平面內可調式連接，洞口外側封口鋁單板相對獨立，進出位置以外立面為基準，保證裝飾柱與窗框交口一致，保證陶土板與窗框交口一致，個別樓層偏差較大時，將陶土板上下封口鋁板立面寬度定尺，但必須交圈，保證外立面效果;內側邊框部位根據每層具體內裝情況用符合鋁板
封邊找平。
針對陶土板幕墻轉折點多，拼角多，對稱控制難;首先將造型角處陶土板以平面大塊板和
轉角小塊板用陶板專用粘結膠粘連固定后整體安裝，減少拼縫，故可減少安裝偏差形成。
針對該工程室內環境指標，設計計算建筑外窗采用60系列鋁
合金隔熱窗;玻璃選用Low－e
中空玻璃，膜面置于第二面，有效阻止
熱傳導，同時保證了室內采光，且按立面隔聲、保溫要求不同定為:北立面采用鋼化雙
中空劫w一。玻璃(6 Low－e+9A+5+9A+6)，膜面置于第二面;南立面一、二層大板面玻璃為滿足
強度要求，采用鋼化單中空Low－e玻璃(6Lｏw－ｅ+ 12A+6)，膜面置于第二面;其余南、東、西立面玻璃采用鋼化單中空Low－e玻璃(6Low－e+12A+5)，膜面置于第二面。
關于墻體設計部分的節能，北京屬寒冷地區，主樓為近似長方形(八角形)，最高高度78.4m，《依據公共
建筑節能設計標準》GB50189－2005，建筑外墻包括(非透明部分幕墻)的傳熱系數要求:K大于等于0. 60W/(m
2K);建筑外窗的熱工設計要求，依據
招標文件:北側K大于等于2.2W/(m
2，K)，南側K大于等于2.5W(m
2·K)。
另外依據(
民用建筑熱工設計規范》GB50176－93，計算圍護結構的最小
傳熱阻，并對辦公樓的東、西側圍護墻體進行判斷:如屬HIM、IV型墻體，進行夏季隔熱計算。
節能改造工作主要分為三個部分:建筑外窗、東西立面墻體、南北立面墻體，下面將分開討論以上三個部分的熱工性能，包括冬季保溫和夏季隔熱兩個方面的情況。
4．門窗系統
4.1特點
門窗系統采用“樂意(ＬＯW－E }系列鋁合金隔熱門窗系統，系統具有以下特點:
(1)抗
風壓強度高:該系列
型材縱向
斷面尺寸大，在較高洞口利用時，可利用加強中挺，增大型材
慣性矩，相應強度提高;
(2)隔聲效果增強:腔內壁凹凸設計，利用聲波漫反射原理，消除因共振禍合產生的聲波。
(3)保溫性能好:利用等腔原理，減少冷
熱輻射及
對流對熱量的損失途徑，提高了型材的保溫性能。
(4)結構連接可靠，安全度高:內外等腔設計，與單腔薄壁的斷熱窗相比，有著無可比擬的優越性:邊框與開啟扇型材在加工的時候進行雙組角連接，組角部位連接緊密，受力均勻，開啟扇可經受多次反復開啟而不至產生角部
裂縫的現象;且邊框隔熱條兩側型材共同承受

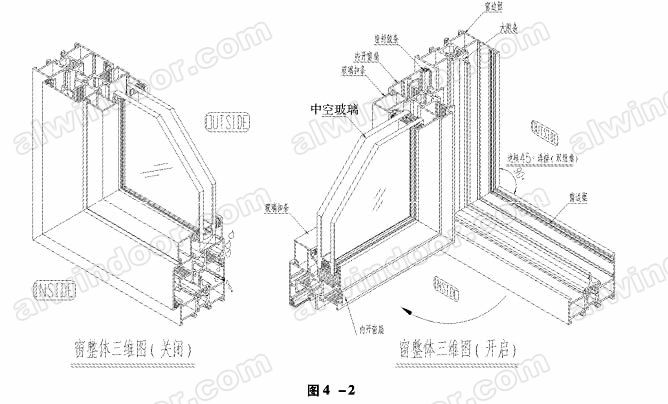

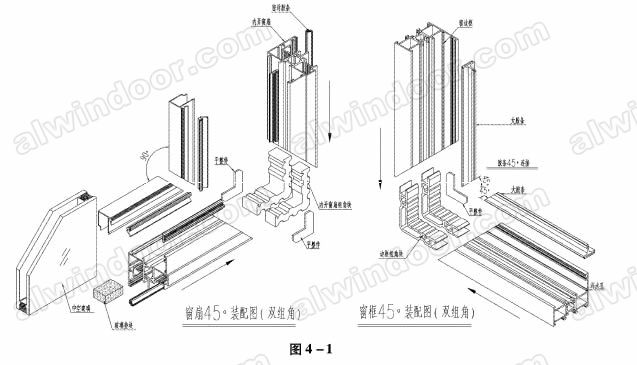

荷載，受力形式好，連接可靠，安全度高。(如下圖)4－1，4－２。
(5)優異的
防水措施:本工程
鋁合金窗安裝位置居中于結構洞口，洞口外側窗臺披水斜度3%，窗框四周與鋁單板安裝縫隙用
硅酮耐侯膠
密封，為避免發生
滲水現象，窗框開泄水孔，防止外界水的滲人。從而保證窗戶的密封性能與防護性能。
(6)良好的抗
變形、位移的能力:因?yàn)榇岸纯诘臉?gòu)造在外力(自重、
內應力、以及地震等)作用下會產生變形，傳統的攻釘連接方式不能滿足洞口變形要求，在拉力(或壓力)作用下會導致鋁框變形，嚴重時會影響窗的使用功能。本方案邊框與鋼附框之間采用

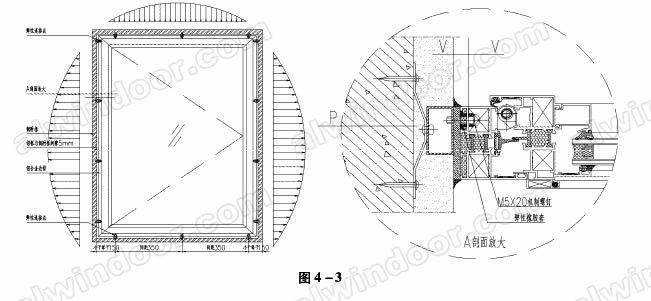

彈性連接，避免了與鋼附框的硬性連接，在以上原則得到充分保證的基礎上，充分考慮經濟性、效益性、提高性價比。(如下圖4－3)
4.2節能設計措施
上述是“樂意(LOW一E)"SD系列鋁合金隔熱門窗系統的基本特點，結合本工程應用時，聯系節能要求，進行了具體細節和適應型設計，具體包括:
