1 工程概況
武漢保利廣場位于武漢市洪山廣場南側，總建筑面積約14.4萬m2，其中地上10.96萬m2，地下3.44萬m2，大屋面結構高度209.9m，總高度219.0m，建筑效果圖見圖1。工程地下4層，地下層1有局部商業，其余為車庫及設備用房。地上分為主樓、副樓及裙樓。
裙樓為8層，主要為商業、娛樂、餐飲等，屋面標高51.0m;主樓和副樓在層1～8與裙樓連接為一個整體，8層以上均為高級寫字樓;副樓20層，屋面標高101.0m;主樓46層，大屋面標高209.9m。主、副樓在層16～20(共5層)通過鋼結構連接為一個整體，連接體跨度為42.5m，立面呈“h”形，結構立面圖見圖2。

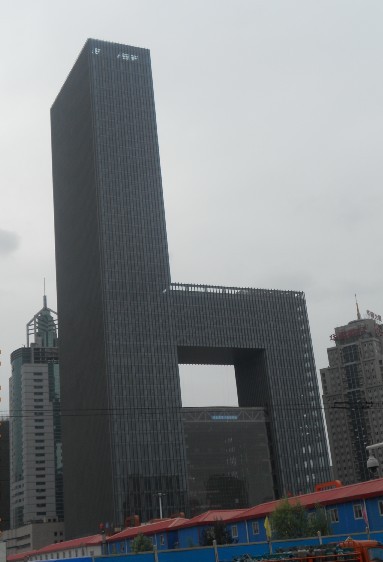

圖1 建筑效果圖
圖2 結構正立面圖
2 基礎與地下室設計
經多方案比較，選定人工挖孔墩基礎為最優方案，墩底持力層為中風化巖石(灰?guī)r、泥灰?guī)r、鈣質泥巖)。柱下采用一柱一墩，核心筒下采用群墩基礎。
工程采用“隔水-排水”抗浮設計。隔水措施：基坑回填時在上部設置素混凝土隔水層，回填土要求采用老黏土分層夯實。排水措施：地下室底板下設置厚200mm中粗砂墊層，設置若干道碎石盲溝通向集水井，地下室底板集水井與下部盲溝連通，這樣底板下存在地下水時可排入集水井，然后抽排進入建筑中水系統。通過兩年的使用，效果很好。
3 上部結構體系
3.1 結構布置
主樓、副樓均采用圓鋼管混凝土柱+H型鋼梁或鋼桁架+鋼筋混凝土核心筒混合結構體系;裙樓部分采用鋼筋混凝土框架結構;空中連體采用空間鋼桁架結構。鋼結構樓板采用鋼筋桁架自承式樓板。主要結構平面布置見圖3～5。
圖3 層2~8平面
圖4 層9平面
圖5 層16~21平面
主、副樓框架柱均采用圓鋼管混凝土柱，塔樓周邊框架均采用H型鋼梁，與圓鋼管混凝土柱剛接，形成外周邊框架。為盡量增大建筑凈高，便于穿越設備管線，標準層內部樓蓋梁采用由T型鋼作為弦桿、雙角鋼作為腹桿的輕鋼桁架梁(圖6，7)。內部鋼框梁均與柱剛接，與核心筒先鉸接后剛接。
圖6 標準層典型鋼桁架梁
圖7 設備管線穿越桁架梁施工現場
3.2 連體結構
主樓與副樓在層16～20由鋼結構連接體相連(圖8)，跨度為42.5m，寬度為25.5m，高度為20.7m。
