編者語:本文以“江河創建”承建的廈門國貿金融中心幕墻工程為案例,分析了“濱海城市”,在應對日常風荷載大、鹽霧濃度高的環境中,幕墻工程設計和施工的注意事項;同時,還重點介紹了發生“臺風預警”時,幕墻工地的相關應急預案和措施。圖文并茂的展現了“江河人”在臺風肆虐中的那一份堅守。
中國幕墻網www.gdjiasi.com在第一時間,發布了:
“915莫蘭蒂”廈門幕墻門窗受損情況報告[銳建供稿]
原標題:臺風肆虐中的堅守
——記915·莫蘭蒂臺風“江河”抗臺紀實及災后工程展示
今年第14號臺風“莫蘭蒂”于9月15日(中秋)凌晨在廈門翔安登陸, “莫蘭蒂”中心最大風力達17級以上(70米/秒),這是今年以來全球最強臺風,也是1949年以來登陸閩南最大臺風,江河創建承接的廈門國貿金融中心幕墻工程正好位于臺風登陸點附件。
根據臺風預報,江河創建時刻關注臺風路徑,事先針對臺風天氣公司啟動了臺風應急預案,對現場外圍材料進行了清理、歸置,確保臺風天氣材料不會散失亂飛,出現傷人事故。

臺風來臨前對現場散置材料進行歸堆捆綁

現場對材料進行歸置
針對現場實際情況對辦公場所進行搬遷,要求臺風期間不得駐留,所有值班人員改到樓層內值班,作全天候值班安排。9月15日臨晨,霎時間風云怒號,扼斷仙岳路;倏然時墻倒屋飛,地動山搖。一時間項目值班人員,包括值班工人,全部加大值班巡查力度,定點值守,一有險情立即匯報,江河創建一直守在抗險第一線。
當?shù)诙炜吹睫k公區一片傾頹,公司萬幸提前做了搬遷,確保了人員、財產安全。只要人沒事,一切我們還能再創造,只要人沒傷,所有我們還能再重來!

臺風過后辦公區一片狼藉

廈門國貿集團總裁陳金銘(左一)臺風過后第一時間到現場視察
廈門國貿金融中心工程除裙樓頂部部分風管風機等受損外,主體建筑與整個兩岸金融的其它工程相比受損最少,30層的雙塔樓及“門型”連廊玻璃幕墻安然無恙。而就在同一湖里區殿前石鼓山立交橋附近的許多辦公樓玻璃幕墻全部損毀,樓內辦公設施損壞嚴重,一片狼藉。國貿金融中心經受住了今年以來全球最強臺風、1949年以來登陸閩南最大臺風的考驗,甲方業主廈門國貿集團總裁陳金銘臺風過后第一時間到五冶現場視察,并對國貿金融中心經受住考驗表示非常滿意!廈門國貿金融中心以“海西之門”的姿態成為“莫蘭蒂”之后進入廈門島的視覺焦點。

三十層的雙塔樓及“門型”連廊玻璃幕墻安然無恙

三十層的雙塔樓及“門型”連廊玻璃幕墻安然無恙
三十層的雙塔及“門型”連廊玻璃幕墻的安然無恙,絕對不是偶然,這背后是江河人秉承“讓業主更滿意”的企業宗旨,在前期方案策劃時,江河各部門人員認真研究圖紙,多次與設計院、業主等單位深入溝通,調整原始方案中幕墻薄弱環節,力爭做好每一處細節:
1、 塔樓幕墻選用鋁板裝飾柱內側設置內開門(自然通風),代替?zhèn)鹘y(tǒng)的上懸外開啟窗,不僅大大美化建筑的外立面效果,更避免臺風天氣時,上懸外開窗被強風吹落的可能,提高幕墻的整體安全性能。其鋁(詞條“鋁”由行業大百科提供)板的具體參數為:面板(詞條“面板”由行業大百科提供)3mm,背板2mm。
2、 塔樓單元體幕墻玻璃選樣時,將中空夾膠玻璃(CLR-6mm超-W-T+1.52PVB +CLR-6mm超白-W-TDE78A+12+CLR-8mm超白-W-T)的夾膠面設置在室外面,而室內面,這樣大大提高玻璃的耐沖擊性能,即使在外力作用下玻璃破碎,也不會發生玻璃墜落的情況,這對建筑使用者及人民群眾的生命安全做到最大化的保護;同時可見光透射率達到0.64,遮陽系數為0.29,傳熱系數K值:1.58。
3、 塔樓單元體采用的掛接方式由原始的側掛方案,改為水平掛接,不僅使現場安裝難度降低,更重要的是安裝質量和精度更易于控制,保證幕墻的結構安全性能;大量采用牌號和狀態為堅美6063-T6、6063-T5鋁型材,抗拉強度為235MPa、斷后伸長率達到9.0,其氟碳三涂漆膜的厚度為49μm;
4、 “門”字形內側框架幕墻,嚴格按照風洞實驗的風壓值進行幕墻設計,所有的幕墻構配件均采用加強件(堅美6063-T6、6063-T5),這也是為什么在風壓最大的部位,幕墻沒有發生任何破壞的根本原因;
5、百米高空(25層)的連廊吊頂部位的框架幕墻,同樣嚴格按風洞實驗的風壓值進行幕墻設計,所用構配件均為加強件(6063-T6)。并將隱框式框架幕墻改為受力更好的明框式框架幕墻,同時為了增強玻璃的安全性能,將中空玻璃改為夾膠玻璃(CLR-10mm超-W-T+1.52PVB +CLR-10mm超白-W-T),玻璃的耐沖擊及防墜落性能明顯提高。
6、裙樓的拉索玻璃幕墻,該項目的幕墻五金件(詞條“五金件”由行業大百科提供)采用的是堅朗J152系列球鉸夾具、¢10和¢26拉索等五金件。其中,球鉸夾具獨特的球鉸結構設計使得玻璃幕墻在強大的風荷載情況下仍能滿足較大的角度偏差,而拉索使用的是強度更強、耐腐蝕性更好的雙相不銹鋼(詞條“不銹鋼”由行業大百科提供)CD3MN材質,充分保證了整個幕墻的縱橫向承載。
7、為保證塔樓玻璃幕墻的安全穩定,結構膠全部采用高模量特性的雙組份中性硅酮膠,通過針對性的調節其混合比例和控制固化時間,形成耐用、高性能以及具彈性的結構膠,有效抵御沿海地區的臭氧、紫外線及雨水等侵蝕,穩定的保障了建筑幕墻安全。
中國幕墻網工程庫gck.www.gdjiasi.com正式收錄廈門國貿金融中心工程,敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新!

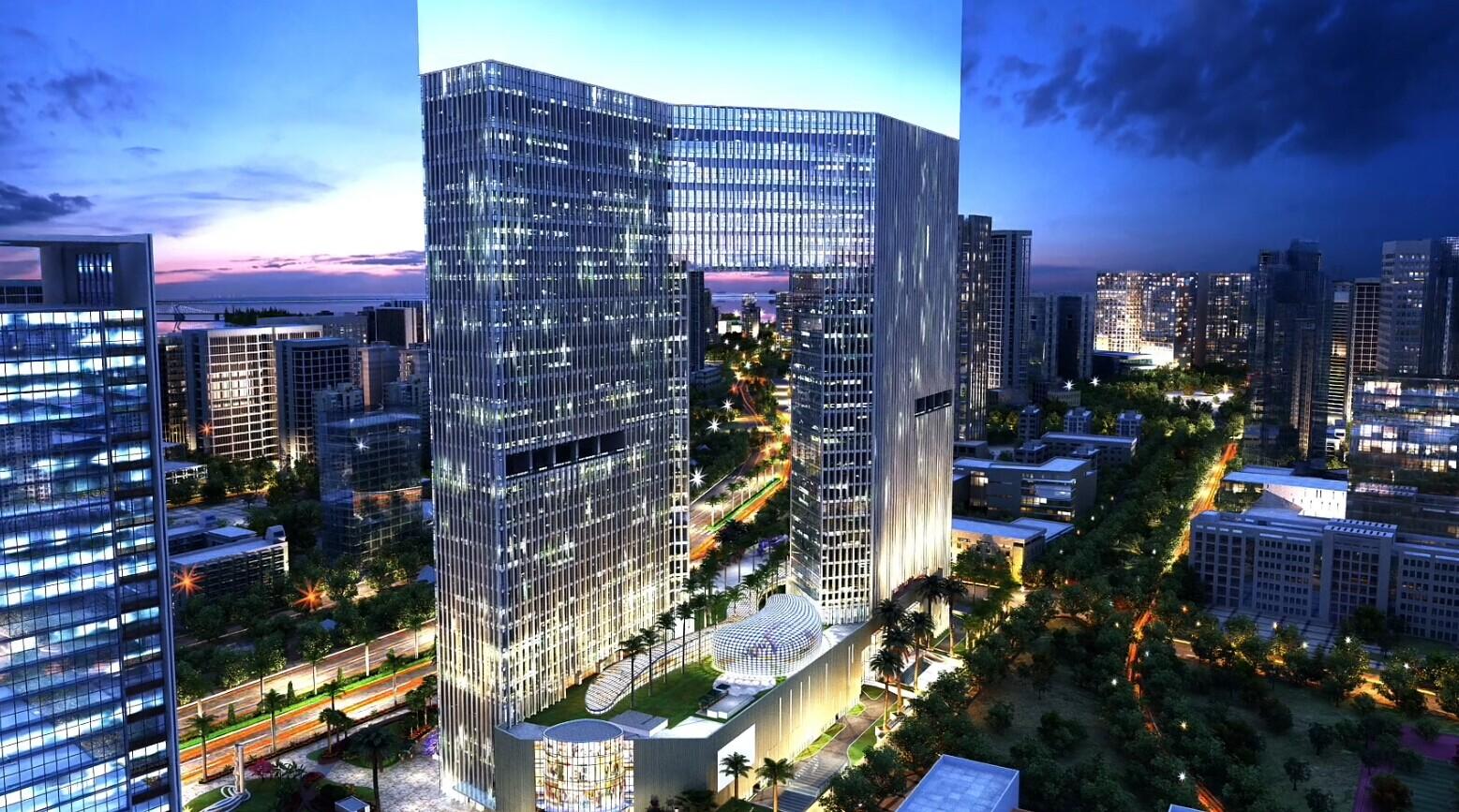

廈門國貿金融中心
廈門國貿金融中心位于仙岳路沿線,湖里萬達廣場東側。根據規劃,廈門國貿金融中心擬建設為兩棟137米超高層雙子星寫字樓與商業配套項目,將引進銀行、證券、保險、基金、期貨等各類金融機構及金融中介機構等,未來
完美的設計需要有完美的施工,才能將最完美的作品展現是世人眼前,國貿金融中心幕墻嚴格按照圖紙、設計交底、技術規范等施工,過程中堅決執行樣板先行制度,對施工中的每一個環節嚴格執行“自檢”“互檢”“交接檢”等相關制度,確保每一道工序不出現任何問題。正式有了這樣精益求精的設計,有了這樣追求完美的施工,才奠定公司今天屹立在兩岸金融中心傲視“群樓”的姿態。
17級的大風啊,江河創建沒有大風起兮云飛揚的豪情,但是公司有磐石不移的底氣;17級的大風啊,江河創建堅守住了,做到了力求完整;17級的大風啊,公司再一次用事實證明了卓越實力和質量標準;這是對江河人的一個考評,對江河公司的一個夸贊。
