金屬膜層的表面電阻隨膜厚的增加而逐漸減少，無線性關系，如圖2-11h所示。

　　從另一測定得出：金屬膜的表面電阻與其輻射率的關系呈線性關系，表面電阻大，輻射系數ε大。如圖2-11 i所示。

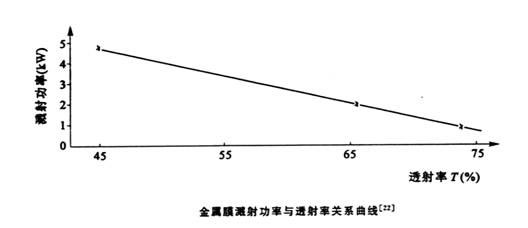

　　由圖2-11j可知，金屬膜的厚度與透射率呈線性關系，隨著膜厚的增加，透射率下降。

圖2-11j

　　低輻射膜系所鍍的金屬膜層如銀膜，膜層的質地較軟，與其他膜層的結合力較弱，從而使整個低輻射膜系的強度不高，使用時需防止磨擦，例如在用于中空玻璃時鍍膜面常放在第三面。


　　 金屬膜層中的鋁膜非常薄，其作用是防止銀膜等金屬膜在生產過程中發生氧化，對銀膜起保護作用，鋁膜本身對整個膜系的性能沒有多大影響。

　　Low-E膜的低輻射是針對中遠紅外線(波長大于5μm)而言的。在遠紅外線的區間，物體表面通常在室溫下進行輻射。因Low-E膜正是在紅外線等長波長區反射率高而在可見光范圍內反射率低的產品。


　　原始設計的Low-E膜在冬天使用最為有效。在美國，地帶指從南到西所有夏季炎熱、冬季寒冷的南部各州。在這些地區安裝的玻璃要求可見光的透過率高而陽光的透過率低。不久，美國的生產廠商就把陽光控制膜和Low膜結合在一起。起初陽光控制Low-E膜的第一種組裝方法是把Low-E膜放在IGU的內側(3表面)，標準陽光控制膜被放在它的外側(2表面)。隨著市場對Low-E與陽光控制膜結合產品需要的增長，商家開發出新的產品并投放進市場，改良的鍍有銀層Low-E的陽光控制膜把這兩方面因素恰當地組合在一起：高的可見光透過率和低的陽光透過率。即對Low-E膜的金屬膜膜層厚度和金屬膜系作一些調整，只在一個面上鍍膜的陽光控制膜低輻射鍍膜玻璃（鍍膜面可放在第二面，也可放在第三面）。當前的高性能產品是雙銀Low-E膜，這種Low-E膜同時也能產生出極好的陽光控制效果，因此可以在嚴寒的冬季或炎熱的夏季里得到廣泛的使用。

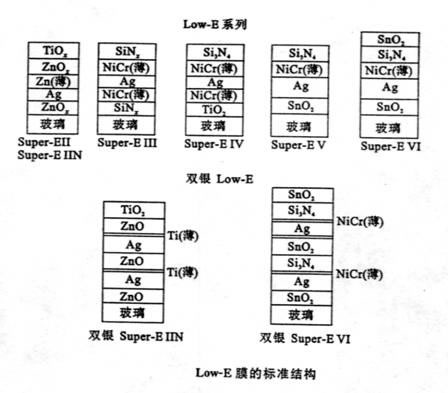

　　 圖2-11k為Low-E膜系的標準結構。因為鋅最便宜并且濺射速率非常高，許多Low-E膜是以ZnO_x為基礎的。經驗表明，當其他電介質在ZnO_x上沉積時，銀層可以比較薄而獲得導電性能較強的導電膜。但耐磨性不是最好。相反，使用C-Mag陰極系統生產的SiN_x 其產品具有很高的耐磨性。


　　 歐洲傳統的膜面都是以ZnO_x為基面的，這樣，只要增加一個薄的SiO_X膜層，膜系就可以具有較高的耐磨性能。所有這些產品都可以擴展為各個性能級別的雙銀Low-E膜。

圖2-11k

　　全文完．

上一頁123下一頁

此文由 中國幕墻網 www.www.gdjiasi.com 收集整理,未經許可不得轉載!
我要評論 (已有*人參與評論)
上一篇：從歐美看國內門窗幕墻走勢 下一篇：提倡個性設計 爭做精品工程	【回到頂部】
