本篇介紹的是2012年度建筑門窗配套件推薦產品中與滑撐相關的內容：被推薦滑撐的產品名稱、規格、適用范圍、結構特點、性能特點、安裝要求、檢測結果等。
共包括5個廠家的7個滑撐。適用于鋁合金及塑料平開窗、上懸窗及滿足其安裝尺寸、性能的所有窗戶。
其中產品的名稱、規格、適用范圍、結構特點、性能特點、安裝要求由該產品生產企業提供。所抽檢的產品，是企業申報、通過建筑門窗配套件委員會組織與生產企業不相關的人員，進行抽樣、封樣的產品，在背對背的情況下委托國家技術監督管理部門認可的、在行業中有影響的檢測單位進行檢測后，并對檢測結果出具了檢測報告。
1.3適用范圍
適用于60系列PVC型材平開窗：扇高≤1600mm，扇寬≤600mm，重量≤38kg。
1.4結構特點

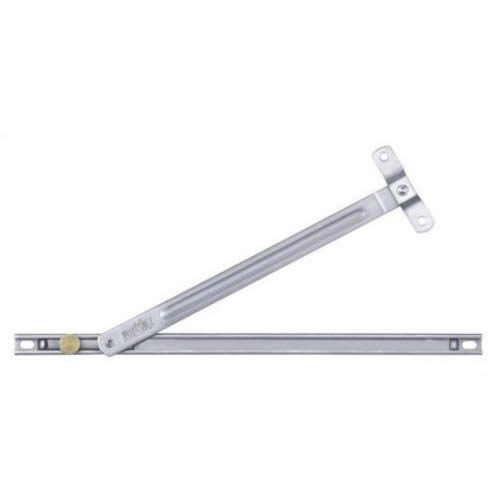

托懸臂與滑軌、滑塊通過鉚釘連接成四連桿結構，其中托懸臂、滑軌采用奧氏體不銹鋼制作，托懸臂、包角加筋處理，抗彎曲能力更強，能更有效地防止窗扇下垂；滑塊為不銹鋼—工程塑料組合滑塊，滑塊與短托懸臂鉚接之處增加有支撐墊片，使產品的承重能力更強；而加在托懸臂之間的尼龍套墊能有效地防止托懸臂之間因受力而相互磨損，使產品更美觀、壽命更長。當安裝在窗戶上時，推動窗扇，滑塊可在滑軌中靈活往復滑動，從而可開啟或關閉窗扇。
1.5性能特點
開啟與閉合靈活、噪音小、耐腐蝕性強、摩擦力可調，可反復啟閉5萬次。
1.6安裝要求
采用M5螺釘或φ5自攻螺釘固定滑撐，使滑撐的滑軌及頂部的托懸臂分別與窗框和窗扇的鋼襯連接，不得松動。安裝時滑撐應靠邊安裝，窗框和窗扇之間的空間為16.5±0.5mm。
1.7 委員會組織的實際檢測結果
測試產品規格：EZFH200-12″BX (承載重量：30kg)
力學性能測試結果：
啟閉力試驗：?jiǎn)㈤]力為36N。間隙試驗：窗角部扇、框間密封間隙變化值為0.20mm。剛性試驗：窗扇關閉受300N阻力試驗后，啟閉力為38N， 窗角部扇、框間密封間隙變化值0.20mm；窗扇開啟到最大位置受300N力試驗后，啟閉力為36N， 窗角部扇、框間密封間隙變化值為0.22mm。反復啟閉試驗：反復啟閉35000次后，啟閉力為50N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。懸端吊重試驗：試驗后，滑撐所有部件未脫落。
附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
2.3 適用范圍
適用于鋁合金幕墻頂懸窗。
2.4 結構特點
選用優良的（304）不銹鋼制造。
2.5 性能特點
最高承載量為69.5kg，新加坡標準反復啟閉5萬次。
2.6 安裝要求
采用（M5X8）不銹鋼螺絲固定滑撐，使滑撐與窗扇及窗框緊密連接，不得松動，所有螺絲孔都必須擰上螺絲，少一個螺絲都必將影響到滑撐使用時的拉力。
產品技術參數：
2.7 委員會組織的實際檢測結果
測試產品規格：HHMT14(承載重量：69.5kg)
力學性能測試結果：
啟閉力試驗：?jiǎn)㈤]力為34N。間隙試驗：窗角部扇、框間密封間隙變化值為0.03mm、0.02mm。剛性試驗：窗扇關閉受300N阻力試驗后，啟閉力為34N， 窗角部扇、框間密封間隙變化值為0.03mm、0.04mm；窗扇開啟到最大位置受300N力試驗后，啟閉力為36N， 窗角部扇、框間密封間隙變化值為0.05mm、0.04mm；開啟到定位裝置起作用的情況下并承受300N阻力后，啟閉力為35N，窗角部扇、框間密封間隙變化值為0.08mm、0.06mm。反復啟閉試驗：反復啟閉35000次后，啟閉力為58N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。
附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
3.3 適用范圍
適用于鋁合金外平開窗。
3.4 結構特點
選用優良的（304）不銹鋼制造。
3.5 性能特點
最高承載量為33KG，新加坡標準反復啟閉5萬次。
3.6 安裝要求
采用（M5X8）不銹鋼螺絲固定滑撐，使滑撐與窗扇及窗框緊密連接，不得松動，所有螺絲孔都必須擰上螺絲，少一個螺絲都必將影響到滑撐使用時的拉力。
產品技術參數：
3.7 委員會組織的實際檢測結果
測試產品規格：HHMS14(承載重量：33kg)
力學性能測試結果：
啟閉力試驗：?jiǎn)㈤]力為38N。間隙試驗：窗角部扇、框間密封間隙變化值為0.14mm。剛性試驗：窗扇關閉受300N阻力試驗后，啟閉力為38N， 窗角部扇、框間密封間隙變化值0.18mm；窗扇開啟到最大位置受300N力試驗后，啟閉力為38N， 窗角部扇、框間密封間隙變化值為0.16mm；反復啟閉試驗：反復啟閉35000次后，啟閉力為41N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。懸端吊重：試驗后，滑撐所有部件未脫落。
附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
