位于廈門(詞條“門”由行業大百科提供)島東部的瑞華高科技研發中心大樓設計獨特,被路人戲稱為“擰麻花大樓”,那么先看下這棟樓和普通大樓在設計、施工和抗震等方面的區別。
從圖中看,直觀感覺上柱子還是規則的,只是樓層依次旋轉一個角度…
這棟樓用的應該是鋼筋混凝土(詞條“鋼筋混凝土”由行業大百科提供)框架-核心筒結構,雖然立面「擰麻花」,但框架柱(詞條“框架柱”由行業大百科提供)和核心筒還是保持豎直的,只是樓面逐漸旋轉。
跟普通建筑比起來,單說結構設計,可能并沒有很大差異。就是工作量有點大,因?yàn)闆]有「標準層」的概念了,每一層的樓面梁板可能都得單獨設計。
另外,因?yàn)檎麄平面的旋轉,部分位置的懸挑長度很大,可能需要驗算豎向地震作用,裂縫(詞條“裂縫”由行業大百科提供)和撓度也要嚴格控制。比如上面的左圖,底部幾層的角部,雙向懸挑非常大。
當然,可以采取比較折中的辦法,就是在底部懸挑大的地方多加幾根柱子,反正不影響整體立面和部樓層的平面。

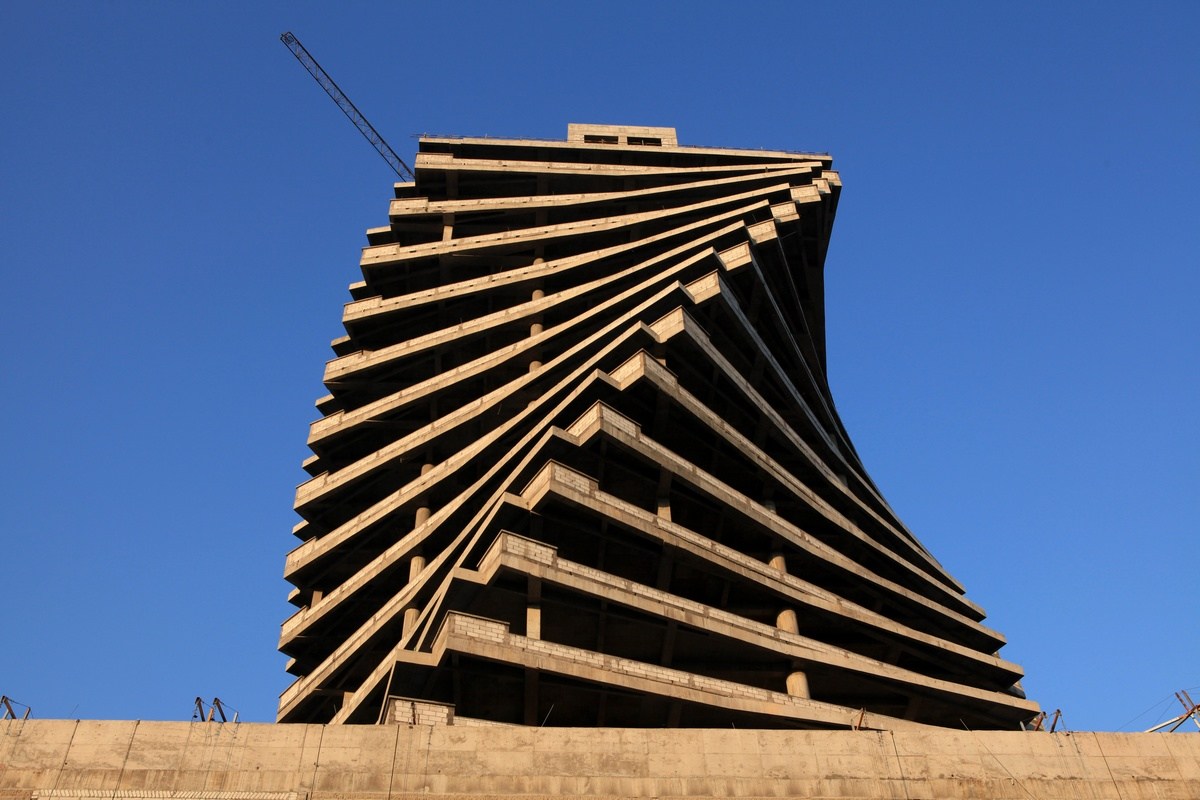

位于廈門的瑞華高科技研發中心大樓被路人戲稱為“擰麻花大樓”,稱看著腰疼。據悉,該大樓高99.7米,設計獨特。
比如,可以在底部這幾個地方加上柱子,解決懸挑太大的問題。這幾根柱子只到二樓或者三樓,不再繼續向上,不會影響上面樓層的平面。
看,實際也真的是這么設計的,底層角部的柱子比較細,并且只到二樓、三樓。如果我設計的話,可以考慮用下面這種:
還有人把它跟迪拜的無限塔相比,其實這個對比挺有意思的。SOM 設計的迪拜無限塔 Infinity Tower 是什么結構?無限塔用的是框筒-核心筒,核心筒同樣豎直,但是外框筒跟著平面旋轉。
